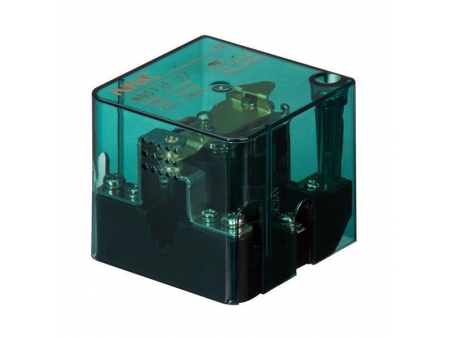

Мощное электромагнитное реле NNC71E (JQX-59F)

Запрос цены

О нас: http://electrical-relay.ru/2018/1-3-20-nnc71e-electromagnetic-power-relay.html

Мощное электромагнитное реле NNC71E (JQX-59F) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности

Мощное электромагнитное реле NNC71E (JQX-59F) имеет перекидной контакт, который включает одну группу 80А
Большая мощность: 80А
Устройство имеет прикручиваемый тип установки.

Маркировка

CCC:2011010303471251

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	1Z,1H,1D
Контактная нагрузка	60A
Макс.напряжение переключения	240VAC 60A 28VDC 60A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	300	150	32.7	16.4
Сопротивление обмотки(±10%) Ом	40	160	3364	13414
Номинальная мощность Вт	3.6
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	875	437.5	95.5	47.7
Сопротивление обмотки(±10%) Ом	4.8	19.2	403.3	1614
Номинальная мощность Вт	10.5VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Характеристики электромагнитного реле NNC71E (JQX-59F)

Напряжение обмотки		DC:6 - 220V AC:6-380V
Время срабатывания		≤25мс
Время отпускания		≤15мс
Выдерживаемое напряжение	Между контактами одной полярности	1500V AC/мин(ток утечки 1мA)
	между контактами разной полярности	/
	между контактом и катушкой	2500V AC/мин(ток утечки 1мA)
Сопротивление изоляции		200 Ом(500VDC)
Размер	66.5 ×47 ×72мм
Вес	около 240г

Размер и установка

① Вид спереди; ② Вид снизу; ③ Схема соединения
