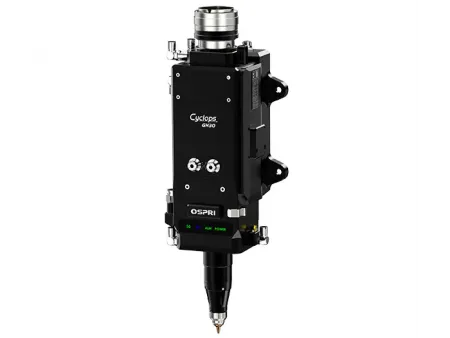

Волоконно-лазерная режущая головка для скошенной резки, 30 кВт
GH30B
Интеллектуальная лазерная режущая головка с автофокусом, информационным управлением и мощностью лазера до 30 кВт для обработки толстых металлических листов
Высокомощная волоконная лазерная режущая головка предназначена для обработки толстых металлических листов. Оснащенная встроенной 5G связью, она предлагает операторам мониторинг в реальном времени утечки давления газа, уровня загрязнения линз и температуры сопла. Столь широкие функции нашей лазерной режущей головки предоставляют своевременные предупреждения о неисправностях и автоматически отключают систему для предотвращения неисправностей, сокращения потребностей в обслуживании и поддержания стабильного качества резки. Встроенная защита от столкновений позволяет нашей лазерной голове быстро восстанавливаться в исходное положение, минимизируя время простоя и повышая общую эффективность резки металлов в различных условиях эксплуатации.
| Тип | Интеллектуальная волоконно-лазерная режущая головка с автофокусировкой |
| Модель | LCH30B0 |
| Тип интерфейса | QBH, QD, Q , LOE/QF-D |
| Длина волны | 1080±10 нм |
| Номинальная мощность | ≤30 кВт |
| Фокусное расстояние | 250/300 мм |
| Расстояние коллимации | 100 мм |
| Диапазон фокусировки | -39~ 30 мм |
| Диапазон регулировки центрирования | ±1.5 мм |
| Скорость фокусировки | 200 мм/с |
| Давление вспомогательного газа | ≤3 МПа |
| Масса | 7.5 кг (плоское сопло 100/300) |
Данная лазерная режущая головка с автофокусом оптимизирована для резки толстых металлических листов из различных металлов, включая углеродистую сталь, медь, алюминий и оцинкованный лист.
- Резка углеродистой стали толщиной 40 мм, лазером мощностью 30 кВт
- Резка углеродистой стали толщиной 40 мм, лазером мощностью 30 кВт
- Резка углеродистой стали толщиной 35 мм, лазером мощностью 30 кВт
- Резка углеродистой стали толщиной 35 мм, лазером мощностью 30 кВт
Сигнализация о превышении уровня температуры автоматически выдает команду остановки, что гарантирует своевременную остановку лазерной головки и оповещает оператора для устранения неисправностей, предотвращая дефекты обработки.
Непрерывная передача данных о температуре сопла и динамическая регулировка высоты резки поддерживают постоянное расстояние между соплом и заготовкой для стабильного качества резки.
Контроль температуры линз в реальном времени позволяет автоматически регулировать фокус, предотвращая его смещение, вызванное нагревом линз, и обеспечивая равномерное качество резки.
Вызывает срабатывание сигнализации, если давление режущего газа отклоняется от нормы, предотвращая повреждение и плохое качество резки.
Обнаруживает различия между фактическим и установленным давлением режущего газа и автоматически калибрует давление для обеспечения стабильного качества резки и защиты головки.
Подает сигнал тревоги при нарушении герметичности защитного лазерного стекла и напоминает операторам о необходимости обслуживания или замены деталей, предотвращая загрязнение внутренних линз.
Встроенный датчик со специальным продувочным узлом защищает лазерную головку при столкновении, одновременно активируя сигнал немедленной остановки.
Мониторинг результатов пробивания в реальном времени. Резка начинается сразу после пробивания, устраняя задержки и повышая производительность.
Предупреждает о загрязнении линз и их своевременной замене. Такая система предотвращает ухудшение качества резки и повреждение лазерной головки.
| Коллимирующая линза с защитным стеклом | PMD21.5T2DS，PMD32T2DS |
| Фокусирующая линза с защитным стеклом | PMD34T5DS |
| Защитная линза для резки | PMD34T5DS |
| Коллимирующая линза | NF100D37DS |
| Фокусирующая линза | SF250D37DS，SF300D37DS |
| Уплотнительное кольцо | 36.5*28.5*3.8，47*43*2.1，38.6*30.5*3.8，38.6*30.5*3.8 |
| Керамическое кольцо | FC-17 (плоское), FC-15 (заостренное) |
| Сопло | Серия FSN20 (плоское), Серия FSN07 (заостренное), СерияFSN16 (скощенное) |
