Комбинированный двухосевой линейный трансляторWN202WM13L

Комбинированный двухосевой линейный трансляторWN202WM13L
Комбинированный двухосевой линейный трансляторWN202WM13L
Запрос цены

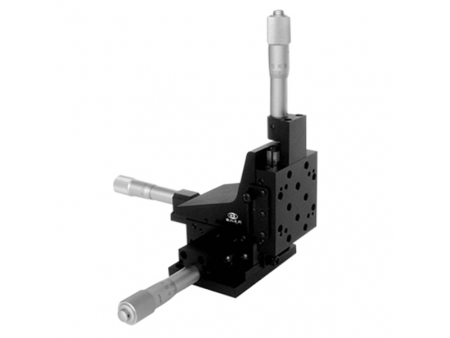

Комбинированный двухосевой линейный транслятор WN202WM13L удобен в работе, а компактный дизайн позволяет осуществлять двухосевое линейное смещение в небольшом помещении. Транслятор управляется направляющей «ласточкин хвост» и возвращается в исходное положение при помощи пружины для устранения люфта.
Комбинированный транслятор использует перекрёстный роликовый подшипник с диапазоном хода 13 мм.

Параметры
Модель WN202WM13L
Размер платформы 61.5мм×61.5мм
Ось Оси X, Y
Диапазон хода 13 мм
Привод Микрометрический привод
Положение привода Центральное
Направляющие Направляющая «ласточкин хвост»
Диаметр центрального отверстия M30X1
Нижний предел измерения 0.01
Точность 5мкм
Минимальная регулировка 2мкм
Прямолинейность 20мкм
Рысканье 100″
Тангаж 80″
Параллелизм стола 60мкм
Параллелизм хода 50мкм
Вертикальность двух измерений 50мкм
Нагрузка 1кг
Вес 0.39кг
Основной материал Дюралюминий
Покрытие Черное анодирование
Характеристика
  • Компактный дизайн позволяет осуществлять двухосное линейное смещение в небольшом помещении.
  • Благодаря интегрированной структуре поддерживается уровень параллельности и вертикальности двух осей.
  • Транслятор удобен в использовании благодаря микрометрическим головкам обеих осей, установленных на одной горизонтальной плоскости.
  • Комбинированный транслятор может использоваться вертикально в случае наличия крепления к шатуну. Винтовое отверстие с центральной резьбой M30X1 совместимо с объективами нашей компании.
  • Стабильность движения, прямолинейность, рыскание и тангаж обеспечиваются направляющей «ласточкин хвост».
  • Микрометрическая головка приводит в движение наклонную платформу, а высококачественная дисковая пружина применяется для стабильности сброса.
