Полностью интегрированные частотно-регулируемые умные насосы серий BW(J)E и BL(T)E
Полностью интегрированные частотно-регулируемые умные насосы серий BW(J)E и BL(T)E – это водонапорные устройства нового поколения, разработанные нашей компанией. Они состоят из плотно интегрированных компонентов: регулятора частоты, водяного насоса и напорного бака, соответствуют современным международным требованиям и обладают приятным внешним видом; интеллектуальная система автоматически поддерживает оптимальное энергоэффективное состояние при постоянном давлении воды с учетом уровня давления, указанного пользователем и переменной частоты поступления воды.
- Домашнее водоснабжение: обеспечение водой коттеджей и высотных зданий.
- Общественные места: Школы, рестораны, вокзалы, больницы, спортзалы и т.д.
- Коммерческие здания: гостиницы, офисные здания, магазины и т.д.
- Ирригация: сады, огороды, парки и т.д.
- Промышленность: производство, пищепром, вода на технические нужды, а также прочие места, требующие постоянного давления воды.
- Рабочее напряжение AC220 В ±10%, 50 Гц, с разбалансом фаз менее 2%;
- Температура воздуха -5°C ~ 40°C;
- Высота над уровнем моря – не более 1000 м;
- Влажность воздуха 10-90%RH (без конденсации);
- В воздухе не должно содержаться взрывчатых и огнеопасных веществ, либо газов и пыли в концентрации, при которой возникает риск коррозии металла и повреждения изоляции. Изделие предназначено для эксплуатации при загрязнении класса II.
Функции:
- •Поддерживает постоянное давление воды, когда вода используется. Когда вода не используется, давление в системе поддерживается автоматически при выключенном насосе.
- •Амплитуда колебаний рабочего давления частотно-регулируемого насоса не должна превышать 0.01 МПа.
- •При отсутствии воды насос отключается.
- •Насос имеет функции определения таких неполадок как разъединение, переток, перегрузка и заземление.
- •Частотный регулятор: безопасный и надежный, со степенью защиты IP65.
- •Высокая интеграция: насос и частотный регулятор интегрированы в один компактный блок, что экономит место и облегчает установку устройства.
- •Полностью автоматическое управление: насос автоматически подстраивается под давление в сети пользователя, тем самым экономит энергию. Когда вода не используется, он удерживает давление и отправляется в спящий режим, еще более повышая энергосбережение. При поломке насоса система автоматически отслеживает, распознает и обрабатывает неисправность.
- •Удобство и простота эксплуатации: оператор взаимодействует с системой посредством кнопок и дисплея, расположенных непосредственно на частотном регуляторе, он с легкостью может настроить давление в соответствии с текущими рабочими условиями и получить необходимую информацию о работе системы и неисправностях, при возникновении таковых.
- •Постоянная мощность: когда контроллер достигает предельной мощности, он подстраивается под текущие рабочие условия; при поддержании постоянного давления для пользователя, выходная мощность не меняется, чтобы защитить мотор.
Модуль автоматического распознавания получает данные о давлении в системе с манометра, сравнивает их с заданным значением давления и подает непрерывный аналоговый сигнал преобразователю частоты, после чего преобразователь частоты меняет рабочую частоту двигателя в соответствии с изменениями аналогового сигнала, тем самым достигая требуемого постоянного давления. При большом потреблении воды пользователем, насос автоматически увеличивает скорость вращения и мощность, чтобы обеспечить постоянный давления. Когда вода не используется, насос переходит в спящий режим после того, как давление в системе достигла заданного значения, и только когда давление падает до 80% (вследствие утечек или потребления малых объемов пользователем), преобразователь снова подает мотору сигнал, чтобы восстановить давление до заданного уровня. Такая схема обеспечивает максимальное энергосбережение.

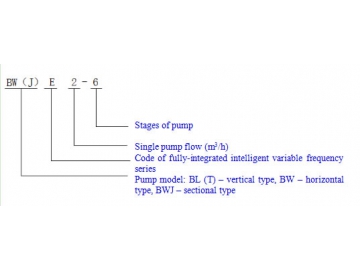

№ | Модель | Входное напряжение | Диапазон постоянного давления, кг/см² | Номинальное давление (установлено по умолчанию), кг/см2 | Входной диаметр | Выходной диаметр | Мощность отдельного насоса, кВт | Макс. подъем (при нулевом расходе), м | Номинальный расход, м3/ч | Объем напорного бака, л |
A03 | BW(J)E2-6 | 1ΦAC220V | 0.5-4 | 4 | G1 | G1 | 0.75 | 56 | 2 | 3 |
A05 | BW(J)E4-4 | 1ΦAC220V | 0.5-3 | 3 | G1 | G1 | 0.75 | 38 | 4 | 3 |
A06 | BWJE4-5 | 1ΦAC220V | 0.5-3.5 | 3.5 | G1 | G1 | 1.1 | 47 | 4 | 3 |
A07 | BWJE4-6 | 1ΦAC220V | 0.5-5 | 3 | G1 | G1 | 1.1 | 57 | 4 | 3 |
A08 | BWE8-2 | 1ΦAC220V | 0.5-1.5 | 2 | G2 | G2 | 0.75 | 22 | 8 | 5 |
A09 | BWE8-3 | 1ΦAC220V | 0.5-2 | 2 | G2 | G2 | 1.1 | 32 | 8 | 5 |
A12 | BWJE8-2 | 1ΦAC220V | 0.5-1.5 | 1.5 | G1 | G1 | 0.75 | 22 | 8 | 5 |
A13 | BWJE8-3 | 1ΦAC220V | 0.5-2 | 2 | G1 | G1 | 1.1 | 32 | 8 | 5 |
B03 | BL(T)E2-6 | 1ΦAC220V | 0.5-4 | 4 | G1 | G1 | 0.75 | 58 | 2 | 3 |
B04 | BL(T)E2-7 | 1ΦAC220V | 0.5-5 | 5 | G1 | G1 | 0.75 | 68 | 2 | 3 |
B05 | BL(T)E2-9 | 1ΦAC220V | 0.5-6 | 6 | G1 | G1 | 1.1 | 87 | 2 | 5 |
B06 | BL(T)E2-11 | 1ΦAC220V | 0.5-8 | 8 | G1 | G1 | 1.1 | 106 | 2 | 5 |
B09 | BL(T)E4-4 | 1ΦAC220V | 0.5-3 | 3.5 | G1 | G1 | 1.1 | 50 | 4 | 3 |
B09 | BL(T)E4-5 | 1ΦAC220V | 0.5-3.5 | 3.5 | G1 | G1 | 1.1 | 50 | 4 | 3 |
B10 | BL(T)E4-6 | 1ΦAC220V | 0.5-4 | 4 | G1 | G1 | 1.1 | 58 | 4 | 3 |
B14 | BL(T)E8-2 | 1ΦAC220V | 0.5-1.5 | 1.5 | DN40 | DN40 | 0.75 | 22 | 8 | 5 |
B15 | BL(T)E8-3 | 1ΦAC220V | 0.5-2 | 2 | DN40 | DN40 | 1.1 | 32 | 8 | 5 |

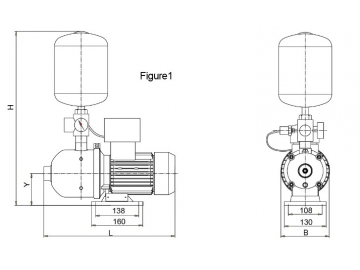

№ | Модель | L | L1 | B | H | H1 | Рисунок |
A03 | BW(J)E2-6 | 402(445) | 165(151) | 220 | 630 | 140 | 1 |
A05 | BW(J)E4-4 | 419(445) | 168(151) | 220 | 630 | 140 | 1 |
A06 | BWJE4-5 | 472 | 178 | 220 | 630 | 140 | 1 |
A07 | BWJE4-6 | 499 | 232 | 220 | 630 | 140 | 1 |
A08 | BWE8-2 | 539 | 272 | 227 | 680 | 148 | 1 |
A09 | BWE8-3 | 539 | 272 | 227 | 680 | 148 | 1 |
A12 | BWJE8-2 | 376 | 111 | 227 | 680 | 148 | 1 |
A13 | BWJE8-3 | 406 | 141 | 227 | 680 | 148 | 1 |

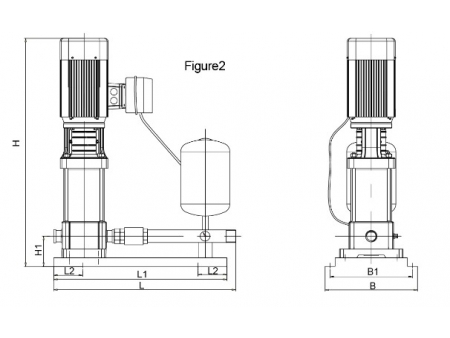

№ | Модель | L | L1 | L2 | B | B1 | H1 | H1 | Рисунок |
B03 | BL(T)E2-6 | 610 | 550 | 100 | 320 | 280 | 80 | 587 | 2 |
B04 | BL(T)E2-7 | 610 | 550 | 100 | 320 | 280 | 80 | 605 | 2 |
B05 | BL(T)E2-9 | 610 | 550 | 100 | 320 | 280 | 80 | 641 | 2 |
B06 | BL(T)E2-11 | 610 | 550 | 100 | 320 | 280 | 80 | 644 | 2 |
B08 | BL(T)E4-4 | 610 | 550 | 100 | 320 | 280 | 80 | 587 | 2 |
B09 | BL(T)E4-5 | 610 | 550 | 100 | 320 | 280 | 80 | 587 | 2 |
B10 | BL(T)E4-6 | 610 | 550 | 100 | 320 | 280 | 80 | 641 | 2 |

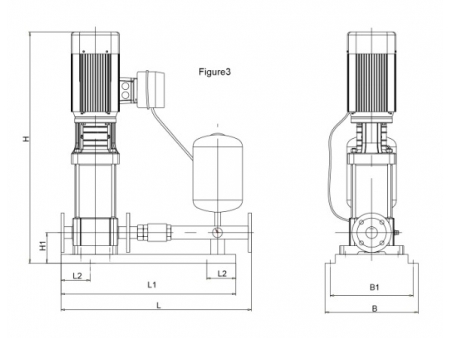

№ | Модель | L | L1 | L2 | B | B1 | H1 | H | Рисунок |
B14 | BL(T)E8-2 | 750 | 700 | 100 | 360 | 320 | 120 | 652 | 3 |
B15 | BL(T)E8-3 | 750 | 700 | 100 | 360 | 320 | 120 | 652 | 3 |

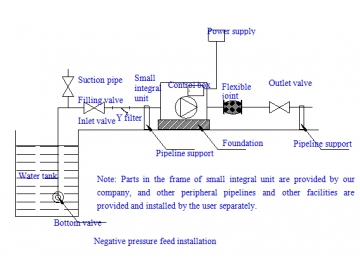

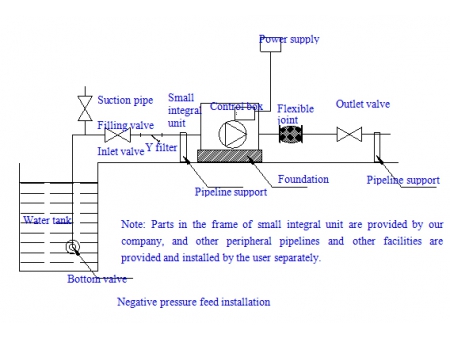

1. Схема установки
- • Насос должен быть установлен в помещении, защищенном от осадков, металлической и жирной пыли, химически агрессивных и огнеопасных газов и жидкостей, электромагнитных помех. При установке вне помещения, необходимо обеспечить соответствующие защитные меры.
- • Поверхность под установку частотно-регулируемого насоса должна быть твердой и ровной, без повреждений целостности.
- • При установке оборудования рекомендуется придерживаться схемы с подводом положительного давления и по мере возможностей избегать подвода отрицательного давления. Если все-таки выбран подвод отрицательного давления, выберите как можно более качественный донный вентиль и регулярно проводите техобслуживание.
- • Диаметры впускной и выпускной труб агрегата должны быть больше диаметров аналогичных труб собственно насоса, входящего в его состав.
- • Убедитесь, что параметры сети электропитания соответствуют требованиям данного агрегата.
- • При установке оборудования заказчик предоставляет впускной и выпускной клапаны, гибкие соединения, подходящие к данному частотно-управляемому насосу, удобные для обслуживания и не допускающие шума от проходящей через трубопровод воды.
- • При установке с подводом положительного давления, предварительно откройте спускной вентиль насоса, чтобы выпустить воздух, и закройте его перед поступлением воды. При установке с подводом отрицательного давления, предварительно заполните впускную трубу водой (на впускной трубе должен быть установлен заливочный вентиль) и, после заполнения полости трубы водой, включите насос.
1. Расчет максимального потребления воды
№ | отребитель воды | Номинальный расход (л/с) | Эквивалент | Номинальный диаметр соединительного трубопровода (мм) | Мин. рабочее давление (МПа) |
1 | Раковина, раковина для швабры Одновентильный кран Смеситель | 0.15~0.20 0.30~0.40 0.15~0.20(0.14) | 0.75~1.00 1.5~2.00 0.75~1.00(0.70) | 15 20 15 | 0. 050 |
2 | Туалет:Одновентильный кранСмеситель | 0.15 0.15 (0.10) | 0.75 0.75(0.50) | 15 15 | 0. 050 |
3 | Туалет:Одновентильный кранСмеситель | 0.10 0.15(0.10) | 0.50 0.75(0.5) | 15 15 | 0. 050 |
4 | Ванна:Одновентильный кранСмеситель для душа | 0.20 0.24(0.20) | 1.00 1.2(1.0) | 15 15 | 0. 050 0. 050~0.0 70 |
5 | Душ:Смесительный вентиль | 0.15(0.10) | 0.75(0.50) | 15 | 0. 050~0.100 |
6 | Унитаз:Смыв с поплавковым клапаномКлапан без поплавка, автоматически закрывающийся через фиксированное время | 0.10 1.20 | 0.50 6.00 | 15 25 | 0.020 0.10~0.15 |
7 | ПиссуарРучной или автоматический автоматически закрывающийся смывной клапан Автоматический впускной клапан смывного бачка | 0.10 0.10 | 0.50 0.50 | 15 15 | 0.0 50 0. 020 |
8 | Перфорированная смывная труба для писсуара-желоба (на метр) | 0.05 | 0.25 | 15~20 | 0. 015 |
9 | Смыв биде | 0.10(0.07) | 0.50(0.35) | 15 | 0.0 50 |
10 | Мойка для подкладных суден в больнице | 0.20 | 1.00 | 15 | 0. 050 |
11 | Лабораторный кран:ОдинарныйДвойнойТройной | 0.07 0.15 0.20 | 0.35 0.75 1.00 | 15 15 15 | 0. 020 0. 020 0. 020 |
12 | Кран питьевой воды | 0.05 | 0.25 | 15 | 0.0 50 |
13 | Спринклерная головка | 0.40 | 13 | Sprinkler head | 0.40 |
14 | Поломоечный кран | 0.20 | 1.00 | 15 | 0. 050 |
15 | Домашняя стиральная машина | 0.20 | 1.00 | 15 | 0.050 |
- •Числа в скобках используются при отдельном расчете холодной и горячей воды (при наличии горячей воды);
- •При использовании душа вместе с ванной или через душевой смеситель, номинальный расход и эквивалент рассчитывается по графе «кран», а не «душ», давление же рассчитывается по графе «душ»;
- •Давление воды для домашнего газового водонагревателя определяется по спецификациям нагревателя, за рабочее давление принимается наиболее невыгодная точка в распределении давлений системы подачи горячей воды;
- •Системы автоматического дождевания участков озеленения рассчитываются согласно своим спецификациям;
- •При наличии специальных требований к номинальному расходу и минимальному рабочему давлению у прибора-потребителя воды, значения определяются согласно спецификациям приборов (Как определить эквивалент при заданных требованиях)
- •Расчет максимального водопотребления
- L = число отдельных кранов * номинальный расход число смесителей * ном. расход ······ число стиральных машин * ном. расход
- L измеряется в (л/с), и умножается на 3.6 при переводе в (т/ч). (Ном. расход указан в таблице 1)
- 2. Расчет минимального давления Минимальное давление рассчитывается исходя из уровня водозабора водяного насоса и минимального
- необходимого давления для самого высоко расположенного прибора-потребителя воды.
- Минимальное рабочее давление водонапорного оборудования (МПа) ≈1/100*(Hg Hf) Pe
- Ha: Фактическая высота подъема от уровня забора воды до самого высоко расположенного потребителя воды (м)
- Hf: Потеря напора на трубах и сгибах (м), может составлять 6-10 м
- Pe: Минимально необходимое давление самого высокого потребителя воды (см. таблицу 1)
Пример. Небольшая гостиница с 4 этажами над землей, высотой около 12 метров (с уровня водозабора), имеет 12 номеров, в каждом номере установлен 1 унитаз, 1 раковина (смеситель), 1 душ (смеситель), кроме того, в отеле есть 1 кран для стиральной машины, 4 поломойных крана и 4 крана для питьевой воды. Нужно рассчитать расход и подъем водонапорной системы.
Решение. Расчет максимального водопотребления:
Макс. водопотребление: 3.6 {12 (1*0.1 1*0.15 1*0.24) 1*0.2 4*0.2 4*0.05} = 6.084 т/ч
Минимальное давление:
Мин. давление ≈1/100* (12 10) 0.07=0.29 Mpa
Ha: Фактическая высота от уровня водозабора до самого высокого потребителя – 12 м.
Hf: Потери на трубах и сгибах 10 м.
Pe: Минимальное рабочее давление для душа – 0.7 бар.
Примечание: 1 бар≈1 кг/см ² = 0.1 МПа, 1Мпа примерно равен 100 м подъема насоса.

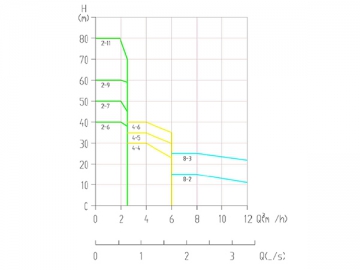

При выборе оборудования общий расход оборудования должен быть равен максимальному водопотреблению, а подъем – не ниже вычисленного минимального давления, см. схему основных характеристик модельного ряда.
