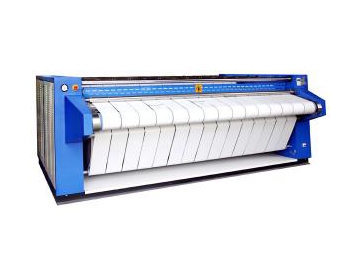

Гладильные катки с нагреваемым желобом
Компания Xiaoya занимается разработкой и производством первоклассного прачечного оборудования. Гладильные катки с нагреваемым желобом являются одними из наиболее совершенных гладильных машин, разработанных нами.
Характеристики гладильных катков
1. Уникальный дизайн
Конструкция, предусматривающая нагреваемый желоб, позволяет обеспечить высочайшую теплопроводность, эффективность глажки и продолжительный срок службы оборудования. В сравнении с традиционными сегментированными гладильными каландрами, наши гладильные машины способны к более скорому и равномерному нагреву, что обеспечивает высокую эффективность и качество глажки.
Большой угол обхвата гладильного валика обеспечивает большую площадь контакта с разглаживаемой тканью. Благодаря обновленному дизайну наши гладильные катки стали пользоваться большой популярностью в коммерческой и промышленной сфере.

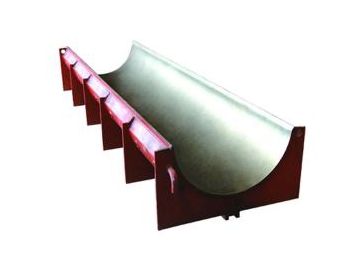

- Желоб в кожухе

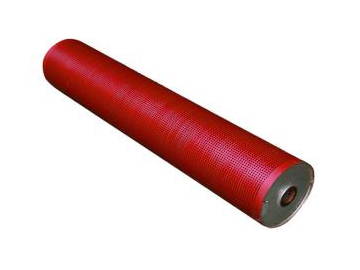

- Гладильный валик

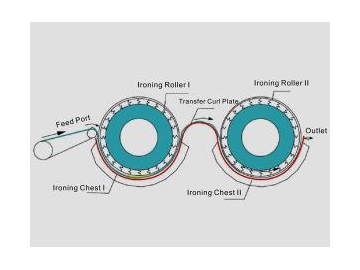

- Принцип глажки
2. Высокая эффективность глаженья
1) Специальная иглопробивная пружинная обивка
Покрытый импортированной иглопробивной пружинной обивкой, желоб катка характеризуется большей пластичностью и прочностью, что обеспечивает более плотный контакт с полотном при глажке. Данная обивка отлично пропускает воздух, позволяя эффективно удалять влагу, генерируемую в процессе глаженья. Таким образом, обшитый кожухом желоб и иглопробивная обивка в комплексе обеспечивают превосходное качество глажки.
2) Камера нагрева
Изогнутые дугой переходные пластины, соединяющие два нагреваемых желоба, совмещены с камерой нагрева. Поэтому во время глаженья переходные пластины постоянно поддерживаются в горячем состоянии, повышая эффективность нагрева ткани и, соответственно, скорость и качество глажки.
3) Независимый пароуловитель
Независимый пароуловитель помогает полностью удалять конденсат изнутри нагреваемого желоба, сохраняя постоянную температуру его поверхности, что способствует стабильности качества глажки.
4) Прямой отвод влаги
Система прямого отвода влаги под высоким давлением способствует более эффективному удалению конденсата и более скорой глажке.
5) Частотно-регулируемый привод
Частотно-регулируемый привод упрощает процесс глаженья и позволяет регулировать скорость вращения гладильных валиков в зависимости от типа ткани.

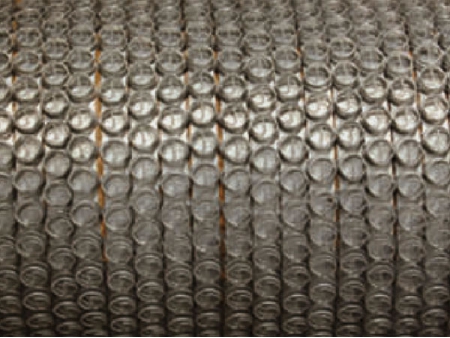

- Пружинная

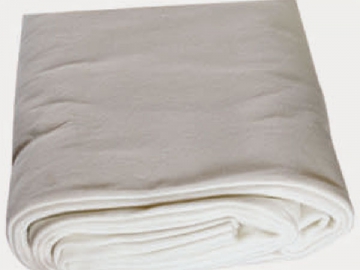

- иглопробивная обивка
3. Удобный дизайн
1) Благодаря специальной конструкции данные гладильные катки можно совмещать с нашей машиной для складывания белья, чтобы повысить эффективность рабочего процесса. Таким образом, одеяла и простыни будут выходить из гладильной машины и автоматически попадать в машину для складывания белья, исключая необходимость в дополнительной ручной работе. Обеими аппаратами можно управлять в синхронном режиме, сокращая эксплуатационные и трудовые расходы.
2) Оптимальная рабочая высота
Рабочая высота гладильного катка соответствует требованиям эргономики. Наклонный механизм подачи полотна делает рабочий процесс ещё удобнее.
3) Цепной привод
Цепной привод обеспечивает стабильность работы машины при невысоком уровне шума, и при этом он очень прост в обслуживании.
4) Безопасная конструкция
Аварийный выключатель и кнопка принудительной остановки обеспечивают безопасность оператора при работе.
5) Защита от перегрузок
Независимый прерыватель тока гарантирует защиту от перегрузок.
6) Автоматическая компенсация давления
Система автоматической компенсации давления обеспечит безопасность гладильного катка, если давление пара превысит нормальный уровень.
4. Стандартные характеристики гладильного катка
1) Компьютерное управление для удобства эксплуатации
2) Уникальный дизайн обшитого кожухом желоба с паровым нагревом обеспечивает высокую теплопроводность
3) Регулируемая скорость глаженья посредством ЧРП
4) Высокая скорость глаженья
5) Независимый пароуловитель для эффективного удаления влаги
6) Цепной привод обеспечивает низкий уровень шума и стабильность в работе машины
7) Защита от перегрузок двигателя и фотоэлектрический предохранитель
8) Импортированная иглопробивная пружинная обивка для превосходного качества глажки
9) Система прямого отвода влаги под высоким давлением повышает эффективность глаженья
10) Паровой нагрев
Технические параметры гладильных катков
Модель | Ед. изм. | ||||
Нагреваемый желоб | |||||
Кол-во нагреваемых желобов | 2 | 2 | 2 | 1 гладильный валик 1 желоб | |
Макс. ширина глаженья | мм | 3000 | 3300 | 3000 | 3000 |
Скорость глаженья | мм/мин | 5~30 | 5~30 | 5~30 | ≤20 |
Диаметр желоба | мм | 2-φ800 | 2-φ800 | 2-φ1000 | φ800 (валик) |
мм | Φ800 (желоб) | ||||
Способ нагрева | пар | пар | пар | пар | |
Давление и расход пара | |||||
Давление пара | МПа | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 | ≤0.7 |
Расход пара | кг/ч | ≤200 | ≤230 | ≤280 | ≤200 |
Диаметр впускного отверстия для пара | мм | 50 | 50 | 50 | 50 |
Диаметр выпускного отверстия | мм | 25 | 25 | 25 | 25 |
Сжатый воздух | |||||
Давление сжатого воздуха | МПа | 0.7 | 0.7 | 0.7 | 0.7 |
Диаметр впускного отверстия для сжатого воздуха | мм | Φ8 | Φ8 | Φ8 | Φ8 |
Расход сжатого воздуха | л/ч | 100 | 120 | 120 | 50 |
Скорость истечения выхлопных газов | м3/ч | 3124 | 3124 | 1562 | 1410 |
Воздушное давление | МПа | 1 | 1 | 0.7-1.0 | 2.1 |
Мощность | |||||
Переменный ток | В | 380/415В | 380/415В | 380/415В | 380/415В |
Частота сети | Гц | 50 | 50 | 50 | 50 |
Фаза | ф | 3 | 3 | 3 | 3 |
Мощность двигателя | кВт | 5.5 | 5.5 | 11 | 4 |
Мощность двигателя откачивающего насоса | кВт | 2-1.5 | 2-1.5 | 1.5 | 1.5 |

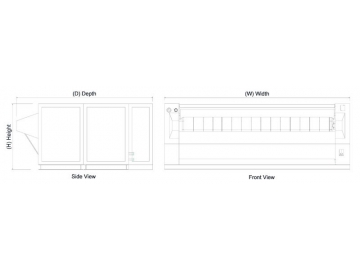

Габариты | |||||
Длина | мм | 4037 | 4337 | 4080 | 3957 |
Ширина | мм | 2965 | 2965 | 3630 | 2845 |
Высота | мм | 1400 | 1400 | 1750 | 1350 |
Масса | кг | 5500 | 5900 | 7500 | 4100 |
