Сушильно-гладильные катки с нагреваемым гладильным валом
Сушильно-гладильные катки с нагреваемым гладильным валом Xiaoya относятся к категории прачечного оборудования для промышленных нужд. Доступные в ассортименте из трех разновидностей - с паровым, электрическим и газовым нагревом - наши промышленные гладильные катки объединяют в себе преимущества всех типов гладильного оборудования, предоставляя клиентам широкий выбор возможностей по части способа нагрева, стоимости эксплуатации оборудования, экологичности и т.д.
Характеристики сушильно-гладильных катков
1. Больше выгоды для клиентов
1) Высокая эффективность глаженья и продолжительный срок службы
Валы из высококачественной нержавеющей стали обеспечивают стабильную производительность машины и имеют продолжительный срок службы, а также они характеризуются высокой теплопроводностью, что позволяет поверхности вала нагреваться быстрее, повышая скорость глаженья. Соответственно, чем быстрее работает сушильно-гладильный каток, тем больше дохода он приносит своему владельцу.
2) Высокая скорость глаженья
Большой угол обхвата до 330°(максимально доступный на рынке Китая) позволяет добиться большей площади контакта между двумя валами гладильного каландра и, соответственно, большей площади воздействия на бельё, значительно повышая эффективность процесса глажки.
3) Стабильная температура и отсутствие конденсации

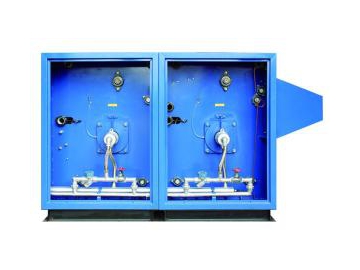

Независимый пароуловитель и ручной клапан на каждом вале гладильного катка обеспечивают почти 100% концентрацию пара внутри вала без появления конденсата, что позволяет поддерживать постоянную температуру нагрева и гарантировать стабильное качество глажки. Таким образом, мы смогли разрешить проблему остаточной конденсации, способной стать причиной резкого падения температуры глажки.
2. Продуманный дизайн для удобства управления и безопасности
1) Частотно-регулируемый привод
Система частотно-регулируемого привода обеспечивает возможность изменения скорости вращения катков в процессе глаженья. Весь процесс глаженья при этом сводится к простому нажатию на кнопку. Оператор может регулировать скорость глаженья в зависимости от типа ткани. Все остальные процессы выполняются автоматически при помощи ЧРП.
2) Эргономичный дизайн
Эргономичный дизайн наших сушильно-гладильных катков значительно упрощает работу операторов. Рабочая высота в 1,35 м гарантирует удобство пользования и меньшую утомляемость при работе с оборудованием.
3) Безопасность конструкции

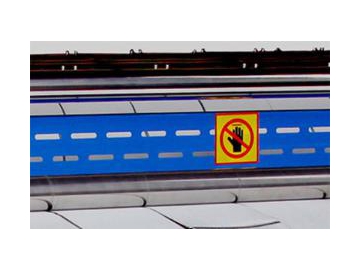

Гладильный каландр оборудован аварийным выключателем, который автоматически остановит работу машины, если защитное ограждение будет подвинуто вперед, гарантируя безопасность оператора. Специальный дизайн системы электропитания обеспечивает адаптивность машины к скачкам напряжения. Таким образом, оборудование работает стабильно при условии колебания напряжения в электросети.
4) Газовый или электрический нагрев на заказ клиента
3. Стабильная работа оборудования
1) Высокая устойчивость к температурным воздействиям
Гладильные ремни Nomex способны выдерживать температуру до 200°C, гарантируя надежность и долговечность гладильной машины. В отличии от традиционных гладильных каландров с разделительными шплинтами, сушильно-гладильные катки от Xiaoya оборудованы опорным валом, предотвращая износ и разрыв гладильных ремней и продлевая срок их службы.
2) Высокая прочность и устойчивость
Усиленная рама катка обуславливает прочность и устойчивость машины.
3) Точное значение передаточного числа и высокий уровень надежности

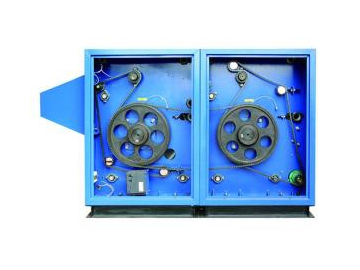

Система цепной передачи сушильно-гладильного катка обеспечивает стабильность работы оборудования, низкий уровень шума и простоту в обслуживании. Используемая система цепного привода характеризуется точностью передаточного отношения, долговечностью и надежностью. Высококачественные шарнирные сочленения также способствуют повышению стабильности и надежности машины.
4) Высококачественные направляющие ролики
Все направляющие ролики производятся из бесшовных труб, поэтому являются устойчивыми к деформации и более долговечными по сравнению с роликами из сварных труб. Все прижимные ролики покрыты слоем цинка с целью повышения их сопротивления коррозии.
4. Газовый подогрев
Система газового подогрева гладильного катка использует метод прямого нагрева для предельно быстрой работы машины, обеспечивая при этом сокращение эксплуатационных расходов, снижение количества отходных газов и безопасность для окружающей среды.
1) Горелка из металлического волокна с прямым огневым подогревом
Гладильные каландры Xiaoya, работающие на сжиженном углеводородном газе, оборудованы горелкой из металлического волокна, которая почти моментально генерирует достаточно высокую температуру для глаженья. Воздух, непосредственно нагреваемый горелкой, напрямую накаляет валы машины. Система прямого нагрева работает автоматически, находясь под контролем компьютера.
Характеристики: Горелка из металлического волокна устойчива к коррозии, окислению и механическим воздействиям, что гарантирует продолжительный срок её службы. Нагар на поверхности горелки не скапливается, поскольку она постоянно находится под воздействием высоких температур, и поэтому не нуждается в чистке или других видах обслуживания.
2) Автоматическое зажигание и гашение горелки
Автоматическое зажигание и гашение горелки происходит при помощи температурного датчика, который предельно облегчает управление машиной. Газовая система оборудована детектором пламени, предохранителем от обрыва пламени и аварийной сигнализацией, что обеспечивает полную безопасность оборудования.

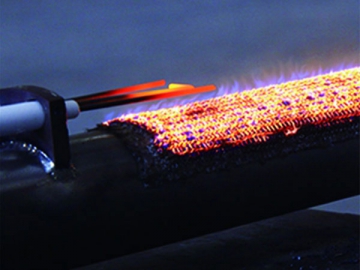

- Газовая горелка сушильно-гладильного катка с газовым нагревом

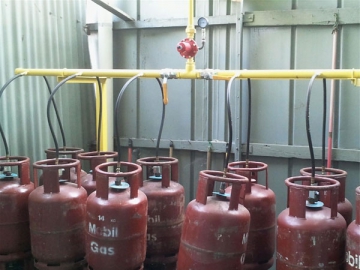

- Баллоны с СУГ (опционально)
5. Стандартные характеристики сушильно-гладильных катков
1. Компьютерное управление для удобства эксплуатации
2. Валы из нержавеющей стали характеризуются высокой теплопроводностью и продолжительным сроком службы
3. Регулируемая скорость вращения валов для глажки разных типов ткани
4. Максимальный угол обхвата валов достигает 330°, обеспечивая высокую эффективность глаженья
5. Независимые пароуловители на каждом вале способствуют эффективности и скорости глажки
6. Высококачественные шарнирные сочленения гарантируют стабильность и надежность в работе оборудования
7. Система цепной передачи обеспечивает стабильность машины и низкий уровень шума
8. Усиленная рама повышает устойчивость оборудования
9. Направляющие ролики из бесшовных труб характеризуются устойчивостью к деформации и долговечностью
10. Система электропитания с широким диапазоном напряжения ( /-10%) повышает адаптивность машины к скачкам напряжения в электросети
11. Защитное ограждение и аварийный выключатель для безопасности рабочего процесса
12. Рабочая высота 1,35 м для комфортного пользования
13. Паровой нагрев.
6. Опциональные возможности
1) Электрический подогрев
2) Газовый подогрев
Технические параметры сушильно-гладильных катков
1. Гладильные катки с паровым нагревом
Кол-во катков | С одним гладильным валом | С двумя гладильными валами | С тремя гладильными валами | ||||
Способ нагрева | паровой | паровой | паровой | паровой | паровой | паровой | |
Модель | Ед. изм . | ||||||
Гладильные валы | |||||||
Макс . ширина глаженья | мм | 3000 | 3300 | 3000 | 3300 | 3000 | 3300 |
Скорость глаженья | м / мин | ≤12 | ≤ 12 | ≤24 | ≤24 | ≤30 | ≤30 |
Диаметр вала | мм | 800 | 800 | 800 | 800 | 800 | 800 |
Давление и расход пара | |||||||
Давление пара | МПа | ≤0.7 | ≤ 0.7 | ≤0.7 | ≤0.7 | ≤0.7 | ≤0.7 |
Расход пара | кг / ч | ≤95 | ≤ 100 | ≤190 | ≤210 | ≤285 | ≤300 |
Диаметр впускного отверстия для пара | мм | 50 | 50 | 50 | 50 | 50 | 50 |
Диаметр выпускного отверстия для пара | мм | 25 | 25 | 25 | 25 | 25 | 25 |
Мощность | |||||||
Переменный ток | В | 380/415 В | 380/415 В | 380/415 В | 380/415 В | 380/415 В | 380/415 В |
Частота сети | Гц | 50 | 50 | 50 | 50 | 50 | 50 |
Фаза | ф | 3 | 3 | 3 | 3 | 3 | 3 |
Мощность двигателя | кВт | 0.75 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |

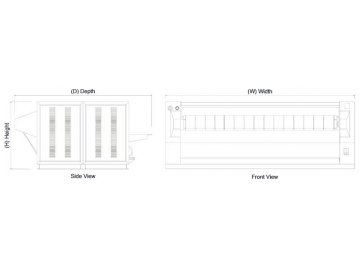

Габариты | |||||||
Длина | мм | 3800 | 4100 | 3800 | 4100 | 3800 | 4100 |
Ширина | мм | 1920 | 1920 | 2845 | 2845 | 3770 | 3770 |
Высота | мм | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
Масса | кг | 1600 | 1700 | 3200 | 3300 | 4800 | 5000 |
2. Гладильные катки с электрическим нагревом
Кол-во катков | С одним гладильным валом | С двумя гладильными валами | |||
Способ нагрева | Электрический | Электрический | Электрический | Электрический | |
Модель | Ед. изм. | ||||
Гладильные валы | |||||
Макс. ширина глаженья | мм | 2800 | 3000 | 2800 | 3000 |
Скорость глаженья | м/мин | ≤10 | ≤10 | ≤20 | ≤20 |
Диаметр вала | мм | 800 | 800 | 800 | 800 |
Мощность | |||||
Переменный ток | В | 380/415В | 380/415В | 380/415В | 380/415В |
Частота сети | Гц | 50 | 50 | 50 | 50 |
Фаза | ф | 3 | 3 | 3 | 3 |
Мощность двигателя | кВт | 0.75 | 0.75 | 1.5 | 1.5 |
Мощность электрического нагревателя | кВт | 36 | 36 | 72 | 72 |
Габариты | |||||
Длина | мм | 3600 | 3800 | 3600 | 3800 |
Ширина | мм | 1920 | 1920 | 2845 | 2845 |
Высота | мм | 1350 | 1350 | 1350 | 1350 |
Масса | кг | 1400 | 1500 | 2900 | 3100 |
3. Гладильные катки с газовым нагревом
Модель | Ед . изм . | ||||
Кол-во катков | С одним валом | С одним валом | С двумя валами | С двумя валами | |
Способ нагрева | газовый | газовый | газовый | газовый | |
Производительность | |||||
Макс . ширина глаженья | мм | 3000 | 3300 | 3000 | 3300 |
Скорость глаженья | м / мин | ≤ 12 | ≤ 12 | ≤ 24 | ≤ 24 |
Кол-во валов | шт . | 1 | 1 | 2 | 2 |
Диаметр вала | мм | 800 | 800 | 800 | 800 |
Мощность | |||||
Переменный ток | В | 380/415 В | 380/415 В | 380/415 В | 380/415 В |
Частота сети | Гц | 50 | 50 | 50 | 50 |
Фаза | ф | 3 | 3 | 3 | 3 |
Мощность двигателя | кВт | 0.75 | 1.5 | 1.5 | 1.5 |
Параметры газовой системы | |||||
СУГ = сжиженный углеводородный газ | Можно использовать газ из трубопровода или из баллонов | ||||
ПГ = природный газ | Можно использовать газ из трубопровода или из баллонов | ||||
Т еплотворност ь - СУГ / ПГ | ккал / кг | 10813~11028 ккал / кг | |||
Давление газа | МПа | 0.2~0.28 | 0.2~0.28 | 0.2~0.28 | 0.2~0.28 |
Расход газа | кг / ч | 5 | 5.5 | 10 | 11 |
Габариты | |||||
Длина | мм | 3800 | 4100 | 3800 | 4100 |
Ширина | мм | 1920 | 1920 | 2845 | 2845 |
Высота | мм | 1350 | 1350 | 1350 | 1350 |
Масса | кг | 1600 | 1700 | 3200 | 3300 |
