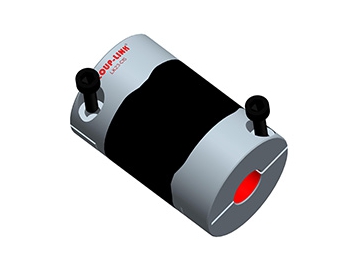

Усиленная резиновая соединительная муфта
Запрос цены
Резиновая соединительная муфта с высоким коэффициентом усиления имеет комбинированную конструкцию из резины, отлитой между двумя алюминиевыми полумуфтами. Это значительно сокращает период стабилизации. Данный тип соединительной муфты идеально подходит для применения в приводах и поворотных столах. Предполагаются разные способы крепления данной муфты на вал, включая зажимное и шпоночное. Другие способы крепления предлагаются по запросу клиента.
Преимущества- Муфта из каучука с высоким коэффициентом усиления является цельной конструкцией с быстрым реагированием.
- Каучуковый эластомер между двумя полумуфтами обладает высокой способностью поглощения вибрации.
- Данный тип муфты может передавать более высокие крутящие моменты по сравнению с мембранными и спиральными муфтами. Кроме того, с помощью резиновой муфты можно избежать возникновения неравномерной скорости и передачи крутящего момента, вызванных смещением.
- Вращается, как по часовой стрелке, так и против часовой стрелки.
- Отличается высокой электрической изоляцией и низким уровнем шума во время работы.
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель | φd1φd2 Макс.диаметр отверстия(мм) | φD | L | F | L1 | M | Момент затяжки ( Н.м) |
LK23-C15 | 6 | 15 | 23 | 2.1 | 6.4 | M1.6 | 0.25 |
LK23-C20 | 8 | 20 | 26 | 2.5 | 7.6 | M2.0 | 0.5 |
LK23-C25 | 12 | 25 | 32 | 3.0 | 9.6 | M2.5 | 1.0 |
LK23-C30 | 15 | 30 | 36 | 3.5 | 10.9 | M3 | 1.5 |
LK23-C35 | 16 | 35 | 38 | 3.75 | 11.8 | M3 | 1.5 |
LK23-C40 | 20 | 40 | 48 | 5.5 | 17 | M5 | 5.0 |
LK23-C45 | 22 | 45 | 50 | 5.5 | 15 | M5 | 5.0 |
Модель | Ном.вращ.момент ( Н.м ) | Макс.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Масса ( г ) |
LK23-C15 | 1.1 | 2.2 | 42000 | 2.3×10-7 | 43 | 1.5 | ±0.2 | 8 |
LK23-C20 | 2.1 | 4.2 | 33000 | 7.01×10-7 | 88 | 1.5 | ±0.2 | 14 |
LK23-C25 | 4.0 | 8.0 | 25000 | 2.5×10-6 | 170 | 1.5 | ±0.2 | 28 |
LK23-C30 | 6.3 | 13.6 | 21000 | 5.7×10-6 | 220 | 1.5 | ±0.3 | 45 |
LK23-C35 | 8.0 | 16 | 18000 | 9.9×10-6 | 390 | 1.5 | ±0.3 | 65 |
LK23-C40 | 13.5 | 27 | 16000 | 2.8×10-5 | 640 | 1.5 | ±0.3 | 98 |
LK23-C45 | 18 | 36 | 14000 | 4.4×10-5 | 1500 | 1.5 | ±0.3 | 136 |
