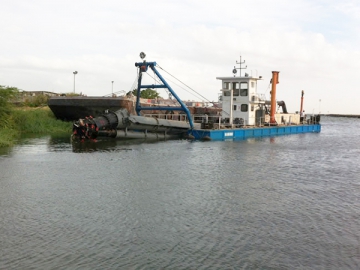

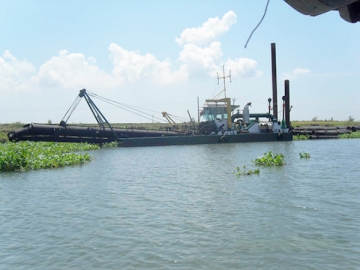

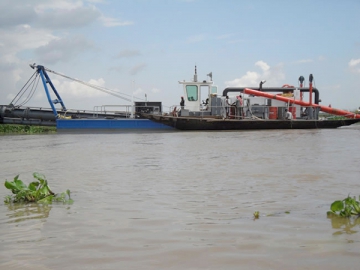

Судно для дноуглубительных работ по очистке водоемов

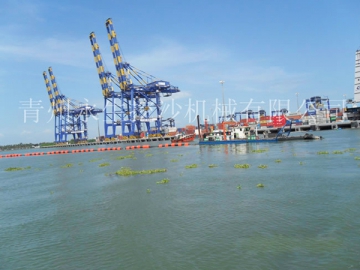

Судно для дноуглубительных работ с гидроприводом используется для очистки вод морского порта и речного пути. Производительность очистки оборудования составляет от 100м3/ч до 800м3/ч, а глубина разработки достигает от 5 до 23 метров. Расстояние отгрузки лежит в пределах от 300 м до 3000 м.
Судно состоит из трех частей, которые можно разобрать и снова установить. Земснаряд для очистки вод оснащен анкерным столбом, якорем и самоходными устройствами. Поскольку судно для дноуглубительных землечерпательных работ оснащено централизованной системой управления и имеет сборно-разборную конструкцию, оно просто в эксплуатации, установке и удобно для транспортировки на грузовиках и поездах большими партиями.
Технические спецификации модели Ys-Csd200p
| No. | Пункт | Значение | Примечание |
| 1 | Основные характеристики | ||
| (1). Общая длина | 29.6 м | ||
| (2). Размер бокового понтона | 22 м | ||
| (3). Размер главного понтона | 11.0 м | ||
| (4). Ширина | 5.2 м | ||
| (5). Расчетная высота борта | 1.6 м | ||
| (6). Средняя осадка | 1.2 м | ||
| (7). Глубина выработки | 9 м | ||
| (8). Расстояние перекачки | 1000 м | ||
| (9). Производительность насоса | 800 м³/ч | ||
| (10). Диаметр грунтоприемника | 300 мм | Внешний диаметр | |
| (11) Диаметр трубы разгрузки | 300 мм | Внешний диаметр | |
| 2 | Главный понтон | ||
| (1). Размеры | 10м*2.2м*1.7м | ||
| (2). Толщина нижней пластины | 12 мм | Корабельная сталь CCSB | |
| (3). Толщина боковых стен | 8 мм | Корабельная сталь CCSB | |
| (4). Фронтальная и задняя стены | 14 мм | Корабельная сталь CCSB | |
| 3 | Боковой понтон | ||
| (1). Размеры | 22м*1.9м*1.7м | ||
| (2). Толщина нижней пластины | 8 мм | ||
| (3). Толщина боковых стен | 6 мм | ||
| (4). Толщина фронтальной и задней стенки | 6 мм | ||
| 4 | Главный двигатель | Только привод насоса земснаряда | |
| (1). Производитель | CUMMINS | ИЛИ CUMMINS | |
| (2). Модель | K19-M | Морской двигатель | |
| (3). Мощность / об./мин | 373 кВт @ 1800 об./мин | ||
| (4). Потребление топлива | 50 л/ч | ||
| (5). Метод охлаждения | Водяное охлаждение | ||
| 6 | Осевой генератор | ||
| Производитель | STANFORD | ||
| Мощность / об./мин | 24 кВт | ||
| 7 | Стояночный генератор | Гидравлический насос и осевой генератор | |
| Производитель | WEICHAI STANFORD | ||
| Мощность / об./мин | 24 кВт | ||
| Потребление топлива | 4 л/ч | ||
| Метод охлаждения | Воздушное охлаждение | ||
| Выходное напряжение | 220В/380В | ||
| 8 | Землеотсос | ||
| Производитель | SHIJIAZHUANG | ||
| Модель | 200G-G | ||
| Диаметр трубы отсоса | 250 мм | ||
| Диаметр трубы выгрузки | 200 мм | ||
| Головка | 65 м | ||
| Об./мин | 1000 об./мин | ||
| Объем перекачки воды | 800 м³/ч | ||
| 9 | Коробка передач | ||
| Модель | FDL-320 | ||
| Соотношение | 1:01 | ||
| 10 | Рыхлитель | ||
| Тип | Гидравлический двигатель планетарная коробка передач | ||
| Мощность рыхлителя | 75 кВт | ||
| Диаметр разрыхляющей головки | 900 мм | ||
| Внешний диаметр рыхлителя | 1000 мм | ||
| Лезвия | 5 шт. | Высокомарганцевая сталь | |
| Зубья рыхлителя | 28 шт. | Высокомарганцевая сталь | |
| Об./мин | 0-20-40 об./мин | ||
Характеристики судна для дноуглубительных работ с 18-дюймовым грунтовыхлителем
| Параметры | Значение параметров | Замечание |
| Общая длина | 44м | |
| Длина корпуса плавучего основания | 35.0м | |
| Глубина корпуса плавучего основания | 2.2м | |
| Ширина корпуса плавучего основания | 8.0м | |
| Основная мощность | 1200 кВт | |
| Мощность вспомогательного насоса | 380кВт гидравлическая система | WEICHAI POEER |
| Модель насоса | WN-450 | SHIJIZHUANG |
| Диаметр всасывания насоса | 550 мм | |
| Диаметр выпускного отверстия насоса | 450мм | |
| Глубина копания | 16м-22м | |
| Расход воды | 1500м3/ч | |
| Расстояние разгрузки | 1500м-3000м | |
| Рабочий вес | 300т | |
| Землечерпальная свая | 630мм, 2 шт. | 18м |
| Лебедки | 3 шт. | |
| Операционная система | Самые современные гидравлические системы управления и системы с ПЛК | |
| Запчасти | 70 элементов для дизельного устройства, сальниковое уплотнение, сварочных устройств, и т.д. | |
| Срок доставки | 150 дней |
