QTZ63 (5012)

Описание

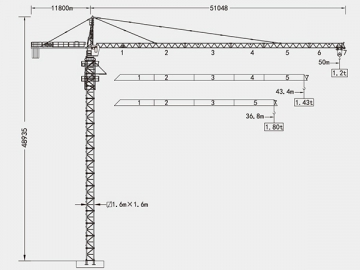

Компания Dahan производит все виды строительных кранов. Кран модели QTZ63 (5012) является башенным краном с оголовком. Он способен производить подъем грузов массой до 5 тонн при эффективном радиусе действия от 3 до 50 метров. В свободностоящем варианте данный башенный кран имеет рабочую амплитуду до 40 м. В приставном варианте высота подъема может достигать 120 м. Ниже поданы подробные данные касательно технических характеристик бешенного крана QTZ63.

Противовес

Нагрузка на фундамент

(1) Вертикальная сила V, (2) Опрокидывающий момент M, (3) Крутящий момент Mk, (4) Горизонтальная сила H

V(кН)	H (кН)	MK (кН · м)	M (кН · м)	F1 (кН)	F2 (кН)
● 425	● 21.7	● 170	● 1012	● 594	● 382
■ 345	■ 73.1	■ 0	■ 1582	■ 849	■ 677
●: В рабочем состоянии, ■: В нерабочем состоянии, F: Сила реакции

Кривая нагрузок

Башенный кран в приставном варианте

Механизмы башенного крана

Подъем	Полиспаст	/
	Скорость	м/мин	9	3 2	62	4.5	1 5.5	3 1
	Макс. грузоподъемность	т	2 .5	2 .5	1.25	5	5	2 .5
	Мощность	кВт	1 8 /1 8 / 5
Перемещение грузовой тележки	Скорость	м/мин	40/20
	Мощность	кВт	2.4/1.5
Поворот	Скорость	об/мин	0.6
	Мощность	кВт	5.5
Поддомкрачивание	Скорость	м/мин	0. 55
	Рабочее давление	MПa	25
	Мощность	кВт	5.5
Общая мощность		кВт	26.8 (без механизма поддомкрачивания)
