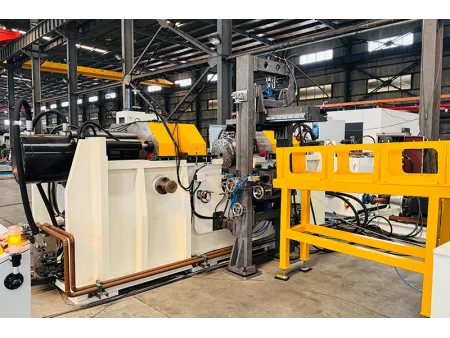

Горизонтальные машины для экспандирования

Горизонтальные машины для экспандирования
Запрос цены

В линиях по производству стальных колесных дисков горизонтальные машины для экспандирования располагаются за профилегибочными машинами. Данное оборудование для производства колесных дисков используется для расширения и калибровки ободьев после профилирования. Благодаря высокой точности этого пресса для экспандирования диаметр колесных ободьев после обработки соответствует требованиям заказчиков.

Главные характеристики
1. Гидравлические машины для экспандирования используют интегрированную рамную конструкцию, гарантирующую высокую прочность и точность обработки.
2. Экспандер использует метод расширения с двойным питанием, что позволяет расширить обод с обоих торцов и обеспечивает настройку параметров экспандирования.
3. Главный ползун перемещается по линейной направляющей, что гарантирует высокую точность и стабильное движение.
4. Штамп фиксирован на главном ползуне. Это эффективно защищает его от просадки, а значит, предотвращает и производство нестандартной продукции.
5. Штампы оборудования для экспандирования характеризуются удобством демонтажа. При замене штампы извлекаются все вместе, что позволяет экономить время.
6. Штампы для экспандирования используют до 12 пирамид с наклонными направляющими. Это позволяет увеличить эксплуатационный ресурс и повысить точность обработки.
7. Привод машин для экспандирования использует гидравлические системы, что гарантирует стабильные рабочие характеристики оборудования.
8. По желанию заказчика можно установить систему автоматической загрузки и разгрузки.

Основные технические параметры машин для экспандирования

Номер Наименование Параметры
1 Модель KZJ-200X2 KZJ-315X2 KZJ-500X2
2 Макс. ширина колесных ободьев 200мм 300мм 500мм
3 Макс. толщина колесных ободьев 4мм 5мм 9мм
4 Диаметр обода 200~400мм 300~470мм 450~600мм
5 Усилие гидроцилиндра для подачи 70кН 110кН 150кН
6 Усилие гидроцилиндра для экспандирования 1600кН 2000кН 2500кН
7 Номинальное давление 20МПа 20МПа 20МПа
8 Установленная мощность 22кВт 33кВт 33кВт
9 Тактовое время 15 с 18 с 23 с
10 Допуск диаметра 0.3мм 0.5мм 0.5мм
11 Точность поступательного движения ползуна 0.015мм 0.015мм 0.015мм
12 Точность датчика смещения 0.01мм 0.01мм 0.01мм
13 Уровень шума < 85дБ < 85дБ < 85дБ
Модель: KZJ-200X2

Макс. ширина колесных ободьев: 200мм

Макс. толщина колесных ободьев: 4мм

Диаметр обода: 200~400мм

Усилие гидроцилиндра для подачи: 70кН

Усилие гидроцилиндра для экспандирования: 1600кН

Номинальное давление: 20МПа

Установленная мощность: 22кВт

Тактовое время: 15 с

Допуск диаметра: 0.3мм

Точность поступательного движения ползуна: 0.015мм

Точность датчика смещения: 0.01мм

Уровень шума: < 85дБ

Модель: KZJ-315X2

Макс. ширина колесных ободьев: 300мм

Макс. толщина колесных ободьев: 5мм

Диаметр обода: 300~470мм

Усилие гидроцилиндра для подачи: 110кН

Усилие гидроцилиндра для экспандирования: 2000кН

Номинальное давление: 20МПа

Установленная мощность: 33кВт

Тактовое время: 18 с

Допуск диаметра: 0.5мм

Точность поступательного движения ползуна: 0.015мм

Точность датчика смещения: 0.01мм

Уровень шума: < 85дБ

Модель: KZJ-500X2

Макс. ширина колесных ободьев: 500мм

Макс. толщина колесных ободьев: 9мм

Диаметр обода: 450~600мм

Усилие гидроцилиндра для подачи: 150кН

Усилие гидроцилиндра для экспандирования: 2500кН

Номинальное давление: 20МПа

Установленная мощность: 33кВт

Тактовое время: 23 с

Допуск диаметра: 0.5мм

Точность поступательного движения ползуна: 0.015мм

Точность датчика смещения: 0.01мм

Уровень шума: < 85дБ
