Вертикальные винтовые насосы
Вертикальные винтовые насосы кавитационного типа обладают возможностью настройки в соответствии с глубиной скважины. Корпус насоса, ротор и статор погружаются в воду, а редукторный электродвигатель находится над водой, не контактируя со средой. Впускной патрубок насоса располагается на дне скважины и фиксируется с помощью опорной стойки для обеспечения стабильной работы оборудования.
Применение
Данный насос используется в различных отраслях, таких как:
Пищевая промышленность: свежевыжатый сок, пиво, вино и другие напитки; йогурт, сыр, пудинг и другая молочная продукция
Производство водоугольного топлива: перекачивание водоугольной суспензии
Лакокрасочная промышленность: чернила, краски и т.д.
Нефтепереработка: нефтесодержащие сточные воды, шлам
Параметры вертикального насоса VD-P02OU: максимальное рабочее давление 6 bar
| Модель | Пределы расхода (м3/ч) | Диапазон скорости вращения (об/мин) | Мощность двигателя (кВт) | |
| VD030-056P02OU | 1.5~7 | 180~650 | 0.55~1.5 | |
| VD035-120P02OU | 3~12 | 180~600 | 0.75~3 | |
| VD040-010P02OU | 4~15 | 150~550 | 1.1~5.5 | |
| VD050-022P02OU | 8~25 | 150~450 | 5.5~7.5 | |
| VD060-038P02OU | 12~40 | 150~400 | 7.5~11 | |
| VD070-058P02OU | 15~60 | 120~380 | 11~18.5 | |
| VD090-106P02OU | 30 ~100 | 120~350 | 15~30 | |
| VD100-160P02OU | 35~140 | 100~320 | 15~37 | |
| VD120-240P02OU | 40~200 | 90~280 | 37~55 | |
| VD150-460P02OU | 50~300 | 60~240 | 45~75 | |
| VD170-600P02OU | 60~360 | 50~200 | 45~90 |
| Модель | Диапазон расхода наносов (м3/ч) | Диапазон скорости вращения (об/мин) | Мощность двигателя (кВт) | |
| VD030-028P04OU | 0.5~3.5 | 180~650 | 0.55~1.5 | |
| VD035-060P04OU | 1.5~6 | 180~600 | 0.75~3 | |
| VD040-005P04OU | 2~7.5 | 150~550 | 1.1~5.5 | |
| VD050-011P04OU | 4~12.5 | 150~450 | 5.5~7.5 | |
| VD060-019P04OU | 6~20 | 150~400 | 7.5~11 | |
| VD070-029P04OU | 7.5~30 | 120~380 | 11~18.5 | |
| VD090-053P04OU | 15 ~50 | 120~350 | 15~30 | |
| VD100-080P04OU | 17.5~70 | 100~320 | 15~37 | |
| VD120-120P04OU | 20~100 | 90~280 | 37~55 | |
| VD150-460P04OU | 25~150 | 60~240 | 45~90 |
Принцип работы насоса
Данный винтовой насос относится к типу объемных насосов. Он опирается на прессовую посадку в промежутке между эксцентриковым ротором и фиксированным статором, вследствие чего формируются не взаимосвязанные герметичные полости. Ротор вращается внутри статора, это приводит к тому, что герметичные полости меняют осевое направление от впускного патрубка насоса к напорному(выходному) патрубку. Таким образом осуществляется перекачивание сред.
- Проектные схемы статора и ротора

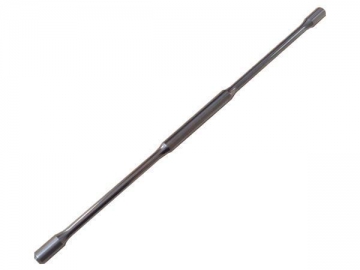

- Универсальное сочленение – металлическая гибкая штанга
- Универсальное сочленение – гибкая пружина
- Универсальное сочленение – сферическая головка
Ротор
Ротор насоса разрабатывается и изготавливается в различных геометрических формах в зависимости от требований заказчика. Осуществляется упрочнение поверхности металлов или их ваакумная термообработка. После данных действий прочность материала может достигать HRC 65-67.
Статор
Материал: NBR, NBRH, HNBR, EPDM и FKM на выбор. Они позволяют осуществлять обработку различных износостойких и температуроустойчивых сред.
Универсальное сочленение
Мы предоставляем различных универсальных сочленений элементов привода на выбор, а также традиционные и шарнирные универсальные сочленения, которые отвечают гигиеническим требованиям, сферические головки и крейцкопфы. Они отвечают за передачу вращающего момента и осевую нагрузку.
Уплотнение вала
Тип уплотнения вала выбирается в соответствии с назначением и условиями работы, предоставляются сальниковые и механические уплотнения. Системы охлаждения и промывки позволяют увеличить срок службы насоса.
Система привода
На выбор доступны SEW, NORD, ABB и другие высококачественные системы привода.
Weifang Subtor – это немецкая компания с представительством в Китае. Мы предоставляем широкий выбор винтовых насосов кавитационного типа и комплектующих. Моноблочные винтовые насосы класса S применяются в пищевой промышленности, очистке сточных вод, для перекачивания вязких сред и т.д. Винтовые насосы относятся к типу поршневых насосов прямого вытеснения, также известным как эксцентриковые шнековые насосы. Пользуясь немецкими технологиями и богатыми маркетинговыми ресурсами, Subtor предоставляет клиентам по всему миру высококачественные решения по производству PCP насосов.
