Станок для производства профилей ЛСТК, XHH-C75-160

Запрос цены

О нас: http://roll-formingmachines.ru/1-8-xhh-c75-160-light-gauge-steel-framing-machine.html

Наш станок для производства профилей ЛСТК XHH-C75-160 был разработан как универсальное производственное решение и способен эффективно производить тяжелые и широкие каркасные конструкции и стальные фермы. Он отлично подходит как для коммерческого, так и для бытового производства стального профиля шириной от 0.75 до 1.6 мм и толщиной от 0.6 до 1.5 мм.

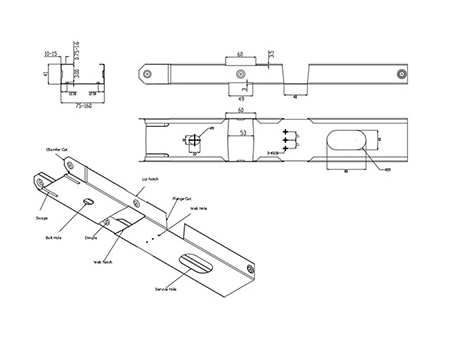

Размеры профиля

Технические характеристики

Модель	C75-89-100-140
Габариты	800016001900 мм
Главный серводвигатель	14 кВт
Гидравлический двигатель	11 кВт
Этапы формования	17 этапов
Скорость формования	35 м/мин (без штамповки и резки)
Эффективная ширина C-образного канала	75 мм, 89 мм, 100 мм, 140 мм
Высота фланца	41 мм
Кромка	10 мм
Толщина материала	0.6-1.5 мм
Допуск при резке и штамповке	±1 мм
Допуск при формовании	±1 мм
Система управления	Компьютерная система управления IPC
Ролики	Cr12
Материал вала	40Cr
Материал инструмента для пробивки отверстий	Cr12Mov
Материал резака	Cr12Mov

Особенности

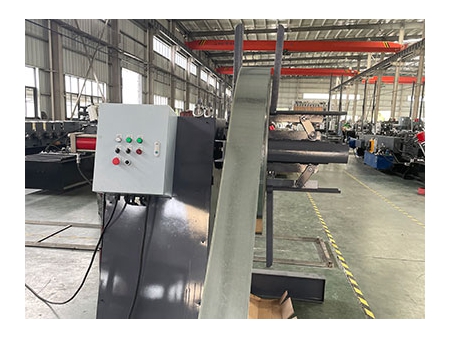

Размотчик
1. Автоматическое пусконаладочное устройство с приводом от двигателя преобразователя
2. Ширина полосы: ≤500 мм
3. Наружный диаметр рулона: ≤1300 мм
4. Номинальная нагрузка: 3 тонны
5. Мощность главного двигателя: 4 кВт
6. Ширина материала: 50-500 мм
7. Внутренний диаметр: 450-530 мм

Гидравлический штамп для резки и штамповки
1. Способ штамповки: пред- и пост-штамповка
2. Материал штампа: Cr12MoV
3. Способ резки: формовочный резак, вырубные ножницы с тремя лезвиями
4. Материал лезвия: Cr12MoV
5. Обработка поверхности: полуобработка на станке с ЧПУ, вакуумная обработка до 58-60HRC, чистовая обработка на станке с ЧПУ

Формовочный ролик
1. Материал: Cr12
2. Полуобработка на станке с ЧПУ, вакуумная термообработка 60-62 HRC, чистовая обработка на станке с ЧПУ до точности 5, нанесение покрытия из твердого хрома.

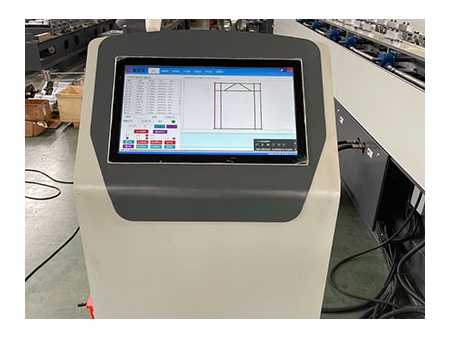

Система управления
1. Контроллер IPC 1 комплект
2. Контроллер с ПЛК 1 комплект
3. Программное обеспечение для управления ЧПУ
4. Контроль положения штамповки
5. Управление положением реза
6. Контроль количества производственной партии
1. Контроль количества деталей партии
2. Мониторинг в режиме реального времени во время производства
3. Дистанционное управление и техническое обслуживание

Основной комплект поставки:

Основной станок
3-х тонный элетрический размотчик
Система серводвигателей
Компьютерная система управления IPC (ноутбук Lenovo)
Производственное программное обеспечение (1 комплект)
Программное обеспечение для проектирования Vertex, пожизненная лицензия

Гидравлическое автоматическое устройство для пробивки отверстий (Создание насечки на полотне/кромке, обжимка, создание сервисного отверстия, фаски, углубления, отверстия для болта)
Гидравлическое устройство для пострезки (материал: Cr12Mov)
Автоматическое печатающее устройство
Стол для выдачи готового продукта (4 м)
