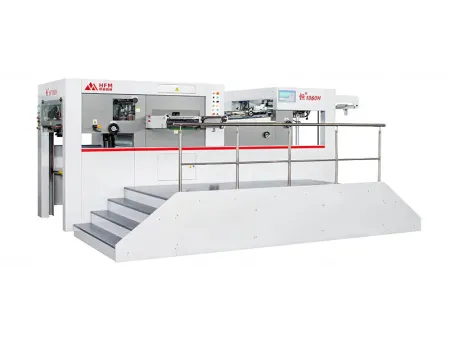

Автоматический плосковысекальный пресс

Запрос цены

О нас: http://diecutting-ru.com/1-automatic-flatbed-die-cutting-up-to-350t.html

Компания HFM предлагает исключительный в своей категории автоматический плосковысекальный пресс, также известный как штанцевальная машина. Пресс для высечки предназначен для обработки картонных коробок и листов, а также изделий из ПВХ, самоклеющейся бумаги и этикеток. Он выполняет операции высечки, биговки и тиснения. Благодаря высокой скорости высечки (до 7500 листов в час), этот штанцевальный пресс идеально подходит для среднесерийного и крупносерийного производства картонной упаковки.

Пресс оснащен автоматической системой, которая обеспечивает точную подачу бумажных заготовок на станцию высечки. Заготовки приобретают нужную форму под давлением верхнего и нижнего плоских штампов. Высечные и биговальные ножи, установленные в штампах, обеспечивают точную резку и формирование линий сгиба. Надежная конструкция машины гарантирует выпуск качественной бумажной упаковки, позволяя производить широкий ассортимент продукции.

Характеристики Габаритные чертежи

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 1070×790

Мин. размер листа (Д×Ш) (мм): 400×320 (дополнительный сервомеханизм, мин. размер листа 400×290)

Макс. размер высечки (Д×Ш) (мм): 1060×780

Поле листа, зажимаемое захватом (мм): 5

Вес листа (г/м²): 100-2000 (толщина гофрокартона ≤4.5 мм)

Макс. скорость (листов/ч): 7500

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 300

Макс. высота штанцформы на подаче (мм): 1580

Макс. высота штанцформы на выдаче (мм): 1300

Мощность двигателя (кВт): 11

Общая мощность (кВт): 18

Масса нетто (т): 15

Габариты (Д×Ш×В) (мм): 6310×3963×2261

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 1070×790

Мин. размер листа (Д×Ш) (мм): 400×320 (дополнительная сервоподача, мин. размер листа 400×290)

Макс. размер высечки (Д×Ш) (мм): 1060×780

Поле листа, зажимаемое захватом (мм): 5

Вес листа (г/м²): 100-2000 (толщина гофрокартона ≤4.5 мм)

Макс. скорость (листов/ч): 7500

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 300

Макс. высота штанцформы на подаче (мм): 1580

Макс. высота штанцформы на выдаче (мм): 1300

Мощность двигателя (кВт): 11

Общая мощность (кВт): 18

Масса нетто (т): 15

Габариты (Д×Ш×В) (мм): 6310×3933×2261

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 1060×780

Мин. размер листа (Д×Ш) (мм): 400×320 (дополнительная сервоподача, мин. размер листа 400×290)

Макс. размер высечки (Д×Ш) (мм): 1060×780

Поле листа, зажимаемое захватом (мм): 8-17

Вес листа (г/м²): 100-2000 (толщина ПВХ листа ≤2 мм)

Макс. скорость (листов/ч): 7500

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 350

Макс. высота штанцформы на подаче (мм): 1580

Макс. высота штанцформы на выдаче (мм): 1300

Мощность двигателя (кВт): 11

Общая мощность (кВт): 36

Масса нетто (т): 15.5

Габариты (Д×Ш×В) (мм): 6310×3963×2261

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 800×620

Мин. размер листа (Д×Ш) (мм): 350×260 (направление подачи листов)

Макс. размер высечки (Д×Ш) (мм): 790×610

Поле листа, зажимаемое захватом (мм): 5

Вес листа (г/м²): 100-2000 (гофрокартон)

Макс. скорость (листов/ч): 8500

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 200

Макс. высота штанцформы на подаче (мм): 1400

Макс. высота штанцформы на выдаче (мм): 1030

Мощность двигателя (кВт): 7.5

Общая мощность (кВт): 13

Масса нетто (т): 11

Габариты (Д×Ш×В) (мм): 5620×3160×1980

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 1320×960

Мин. размер листа (Д×Ш) (мм): 450×380

Макс. размер высечки (Д×Ш) (мм): 1300×940

Толщина листа (мм): ≤8

Макс. скорость (листов/ч): 6000

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 300

Макс. высота штанцформы на выдаче (мм): 1550

Масса нетто (т): 18

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 1520×1100

Мин. размер листа (Д×Ш) (мм): 500×500

Макс. размер высечки (Д×Ш) (мм): 1500×1080

Толщина листа (мм): 1-8.5

Макс. скорость (листов/ч): 5000 Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 300

Макс. высота штанцформы на выдаче (мм): 1450

Масса нетто (т): 21

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 1700×1260

Мин. размер листа (Д×Ш) (мм): 600×550

Макс. размер высечки (Д×Ш) (мм): 1700×1240

Толщина листа (мм): 1-8.5

Макс. скорость (листов/ч): 5500

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 300

Макс. высота штанцформы на выдаче (мм): 1450

Масса нетто (т): 25

Тип резки: плоский вырубной штамп с высечными и биговальными ножами

Макс. размер листа (Д×Ш) (мм): 2100×1550

Мин. размер листа (Д×Ш) (мм): 1000×800

Макс. размер высечки (Д×Ш) (мм): 2080×1530

Толщина листа (мм): 1-8 (горфокартон)

Макс. скорость (листов/ч): 3500

Точность высечки (мм): ±0.1

Макс. рабочее давление (т): 350

Мощность двигателя (кВт): 22

Общая мощность (кВт): 38.5

Масса нетто (т): 39

Габариты (Д×Ш×В) (мм): 9000×7000×2900

Подробные габаритные чертежи плосковысекальных прессов приведены в описании конкретной модели. В нашем каталоге вы сможете найти подходящее вам оборудование в требуемых габаритах:

Габаритный чертеж 1060A/C/R/H
Габаритный чертеж 1300H/1500H/1700H
Габаритный чертеж 800H
Габаритный чертеж 800H
Габаритный чертеж 2100D

Применимые материалы

ПВХ лист
Самоклеящаяся бумага
Гофрокартон
Картон
Серый картон

Применение

Автоматический плосковысекальный пресс используется для изготовления самоклеящихся этикеток, косметических упаковок, коробок сигарет, винных коробок, чайных и фармацевтических упаковок, упаковок пищевых продуктов, подарочных коробок и т.д.

Самоклеящаяся этикетка

Косметическая упаковка

Коробка сигарет

Чайная упаковка

Фармацевтическая упаковка

Упаковка пищевых продуктов

Подарочная упаковка

Ключевые функции

Комплектующие

Расходные материалы

Для поддержания оптимальной производительности и долговечности пресса мы рекомендуем использовать оригинальные расходные материалы нашей компании HFM. Мы предлагаем широкий ассортимент высококачественных расходников: щеточный диск, присосы, резиновое колесо, разделитель листов, приводной ремень/ролики подачи, удерживающие стержни с захватами, устройство для открытия захватов.
