Решение по укреплению горных пород

Самозабуривающаяся анкерная система

Система самозабуривающегося анкерного крепления, объединяющая бурение, анкеровку и цементацию в единый процесс.

Самозабуривающаяся анкерная система представляет собой передовое решение на рынке анкерных креплений. Она обеспечивает стабильность в грунтах и скальных массивах и является ключевой системой в проектах по укреплению пород, гарантируя безопасность и требуемую жёсткость конструкции.

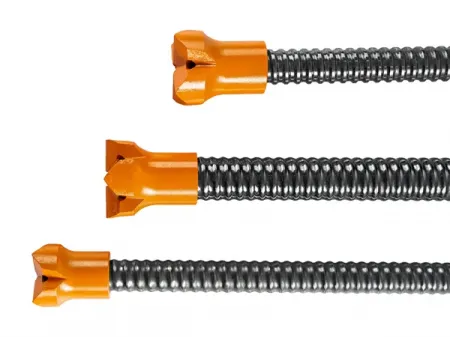

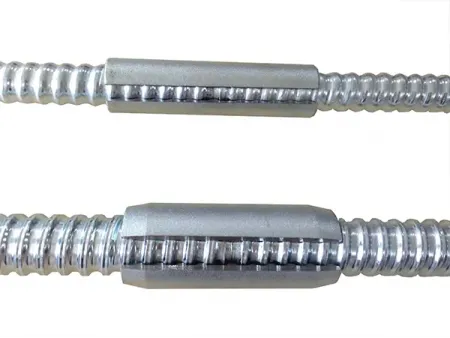

Наша система включает в себя разные компоненты. На буровом конце установлена коронка, которая создаёт скважину с одновременной подачей раствора. Анкерная штанга служит основной несущей конструкцией. Соединительная муфта удлиняет штангу при необходимости, а опорная пластина распределяет нагрузку. Надежная фиксация конструкции обеспечивается анкерной гайкой.

Данное решение идеально подходит для анкерного крепления, тоннелестроения, микросвайных фундаментов и других проектов, требующих надёжного укрепления скальных пород.

Преимущества

Наша самозабуривающаяся анкерная система обладает особенностями, обеспечивающими эффективность и надежность. Конструкция позволяет выполнять все три этапа монтажа - бурение, цементацию и анкеровку - за одну операцию, что делает установку быстрой и простой. Кроме того, система характеризуется пониженным уровнем шума при бурении. Система устраняет необходимость отдельной установки и извлечения анкерных штанг, так как буровая коронка остается в грунте, выполняя функцию центрирующего элемента.

Мы предлагаем ассортимент буровых коронок для различных типов грунтов. Полые анкерные штанги позволяют прокачивать воздух или воду в процессе бурения, заполняя все пустоты раствором, а также обеспечивают высоконапорную цементацию кольцевого пространства. Также для продажи доступны различные высококачественные цементационные материалы и смесители, и соединительные муфты регулируемой длины для разных проектных требований.

Наша буровая система совместима с компактными буровыми станками и также подходит для работы в ограниченном пространстве. Она имеет улучшенную антикоррозионную защиту и изготавливается в соответствии со строгими стандартами качества.

Примеры применения

Применение

Самозабуривающаяся анкерная система является универсальным решением с широкой областью применения в различных отраслях. Система используется для:

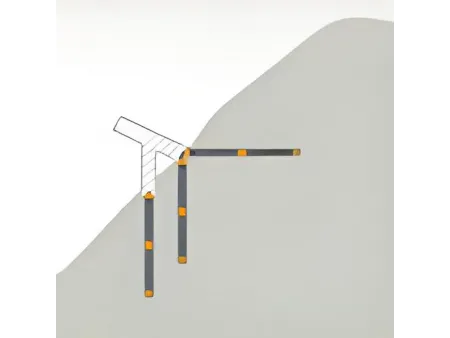

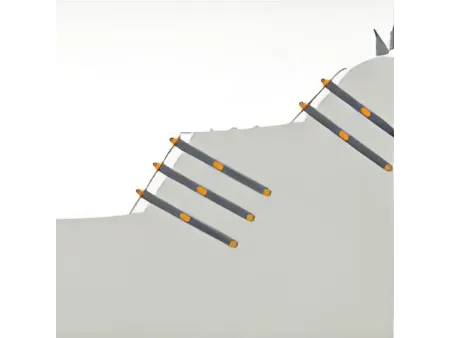

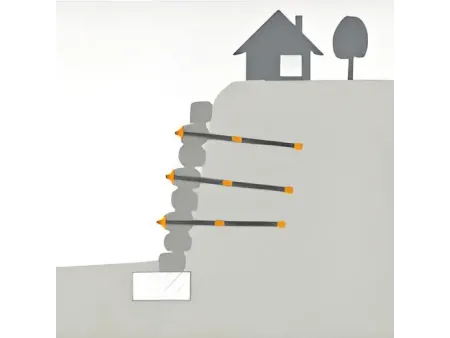

Стабилизации откосов и горных пород: Идеально подходит для укрепления склонов, подпорных стен и обеспечения устойчивости в процессе земляных работ.

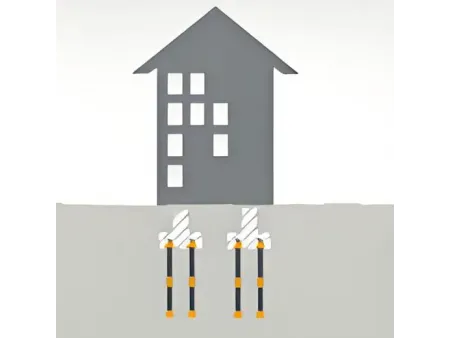

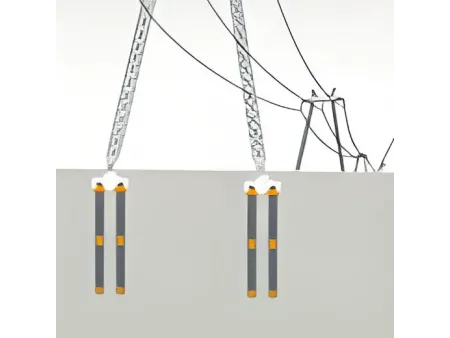

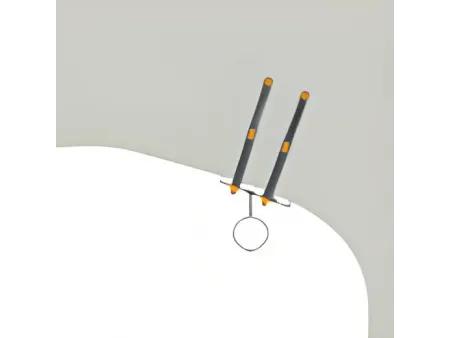

Микросвайных фундаментов: Применяется для увеличения несущей способности оснований или контроля осадки существующих конструкций. Области применения включают фундаменты трубопроводов и ЛЭП (линий электропередачи), свайное основание тоннелей и шумозащитные экраны.

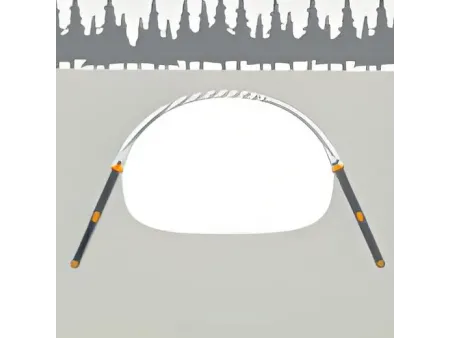

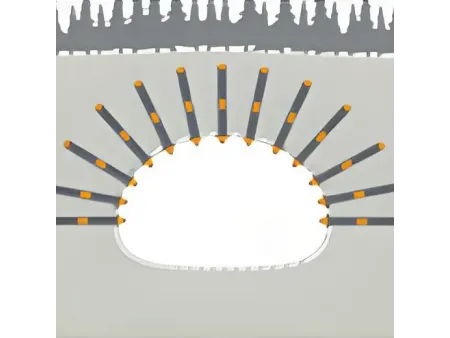

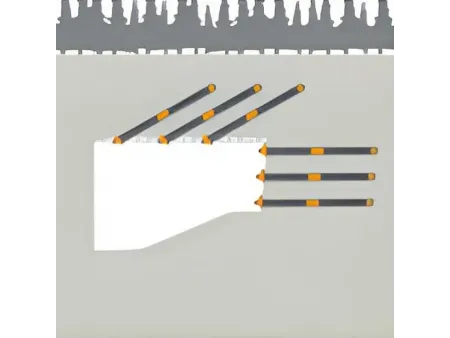

Тоннелестроения: Обеспечивает устойчивость во время выемки породы и служит для долгосрочного армирования конструкций.

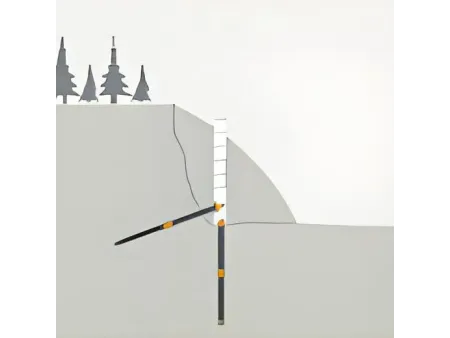

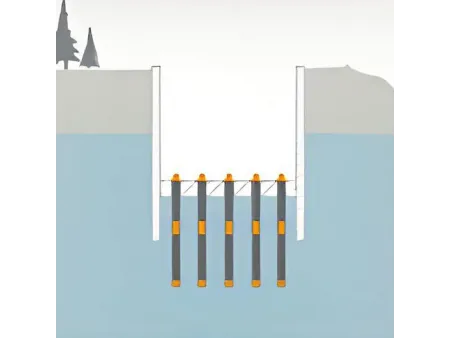

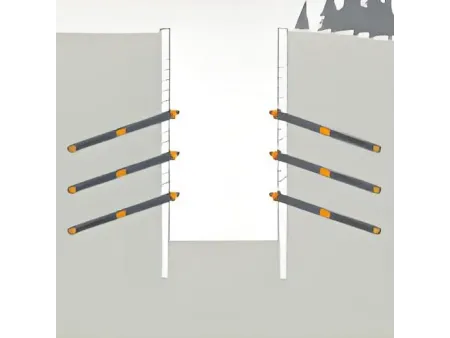

Грунтовых анкеров: Эффективна при строительстве подпорных стен, противовсплывных систем, противооползневой защиты и реконструкции насыпей.

Технические характеристики самозабуривающегося анкерного болта (полый анкерный болт с резьбой)

Размер штанги:

Предельная нагрузка (кН): 200

Нагрузка текучести (кН): 150
Размер штанги:

Предельная нагрузка (кН): 280, 360

Нагрузка текучести (кН): 230, 280
Размер штанги:

Предельная нагрузка (кН): 500

Нагрузка текучести (кН): 400
Размер штанги:

Предельная нагрузка (кН): 550, 800

Нагрузка текучести (кН): 450, 630
Размер штанги:

Предельная нагрузка (кН): 1600, 1900

Нагрузка текучести (кН): 1200, 1500
Размер штанги:

Предельная нагрузка (кН): 320

Нагрузка текучести (кН): 260
Размер штанги:

Предельная нагрузка (кН): 660, 540

Нагрузка текучести (кН): 525, 425
Размер штанги:

Предельная нагрузка (кН): 930

Нагрузка текучести (кН): 730
Размер штанги:

Предельная нагрузка (кН): 1035, 1160, 1600

Нагрузка текучести (кН): 830, 970, 1270
Размер штанги:

Предельная нагрузка (кН): 2270, 3660

Нагрузка текучести (кН): 1800, 2670

Компоненты самозабуривающейся анкерной системы

В состав нашей самозабуривающейся анкерной системы входит множество компонентов, включая полую анкерную штангу, соединительную муфту, буровую коронку, анкерную пластину, анкерную гайку и другие элементы системы. Эти компоненты предназначены для центровки и формирования рабочего пространства.

Что делает нашу самозабуривающуюся анкерную систему Sinodrills безопаснее, чем обычные анкеры?

Вся продукция Sinodrills SDA изготавливается с особой тщательностью в соответствии с международными стандартами резьбы ISO, включая ISO 10208 и ISO 1720.
Все компоненты SDA - анкерная штанга, муфта, гайка и пластина - производятся с высокой точностью для обеспечения плотного прилегания, что гарантирует надежную работу системы.

Sinodrills		Другие производители
Допустимые отклонения		Допустимые отклонения
Полые штанги SDA	Комплектующие	Полые штанги SDA	Комплектующие
0/-0.2 мм	0.25/-0 мм	0.5/-0.5 мм	0.4/-0 мм

Вязкость – это способность материала поглощать энергию до разрушения. Материалы, которые незначительно изменяют форму при разрушении, называются хрупкими. Значение Agt (относительное удлинение после разрыва) является ключевым показателем вязкости и представляет собой процент относительного удлинения в точке разрыва.

Все анкерные штанги SDA от Sinodrills изготавливаются с минимальным значением отн. удл. (Agt) ≥ 5%, что гарантирует их безопасность и надежность и соответствует строгим стандартам качества и производительности. Такое сочетание прочности и вязкости обеспечивает долговечность и устойчивость системы даже в сложных условиях эксплуатации.

Анкерные полые штанги Sinodrills		Анкерные полые штанги других производителей
Легкий тип	Стандартный тип	Легкий тип	Стандартный тип
Отн. удл. (Agt)＞6%	Отн. удл. (Agt)＞12%	Отн. удл. (Agt)＞5%	Отн. удл. (Agt)＞5%
100%	100%	＜10%	＜80%

Сертифицированная нагрузочная способность системы является единым стандартом для всех частей самозабуривающейся анкерной системы. Sinodrills гарантирует, что наши изделия соответствуют этому стандарту на 100%.

Испытание системы на растяжение - это метод проверки прочности всей сборки путем приложения нагрузок. Тестирование включает анкерную штангу, соединительную муфту, анкерную гайку и опорную пластину. Этот процесс испытаний гарантирует, что собранная система будет надежно работать под нагрузкой, обеспечивая безопасность и долговечность.

Испытание на растяжение	Snodrills	Другие производители
Полая штанга	100% соответствие требованиям	＜80% соответствие требованиям
Полая штанга муфта	100% соответствие требованиям	＜70% соответствие требованиям
Полая штанга муфта анкерная гайка анкерная пластина	100% соответствие требованиям	＜60% соответствие требованиям

В любых конструкционных системах критически важна стабильность качества. В Sinodrills мы с гордостью гарантируем высочайшее качество продукции. Это достигается за счет тщательного отбора сырья и использования полностью автоматизированных производственных линий. Данный подход обеспечивает соответствие каждого компонента нашей самозабуривающейся анкерной системы самым строгим стандартам надежности и производительности.

Технические характеристики		Анкерные полые штанги Sinodrills	Анкерные полые штанги других производителей
Процент успешного прохождения тестов	Предельная нагрузка	100%	＜80%
	Нагрузка текучести	100%	＜80%
	Отн.удл. (5% or 12%)	100%	＜50%
Предельные колебания нагрузки		＜15 кН	＞50 кН

Инструкция по использованию самозабуривающейся анкерной системы

Бурение

Начните с разметки позиции для установки анкерной штанги.
Закрепите штангу на пневматической буровой установке или буровом станке (последний обычно требуется для штанг большей длины/диаметра).
Оператор должен проверить штангу на отсутствие засоров.
При обнаружении блокировок внутреннего канала – устраните их для беспрепятственной цементации.
Начните бурение и остановитесь по достижении проектной глубины. Очистите скважину струей воды или воздуха под высоким давлением.
Оставьте 10-15 см штанги снаружи скважины для последующего анкерования.

Цементация

По достижении глубины отсоедините анкерную штангу от буровой установки.
Немедленно подключите штангу к инъекционному адаптеру и цементационному насосу.
Запустите насос и начните цементацию. Остановите процесс при появлении раствора из устья скважины или при достижении заданного давления на манометре.
После этого отсоедините инъекционный адаптер и быстро установите цементационную пробку, убедившись, что она заглублена минимум на 25 см для предотвращения вытекания раствора.

Установка анкерной пластины и гайки

Установите пластину и гайки на выступающий участок анкерной штанги.
Убедитесь в правильности установки всех компонентов. После фиксации пластины и гаек залейте бетонную опору для защиты и анкеровки выступающей части штанги.
Этот процесс гарантирует надежное закрепление штанги и ее способность выдерживать проектные нагрузки.
