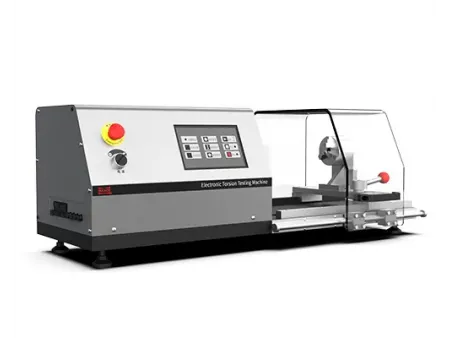

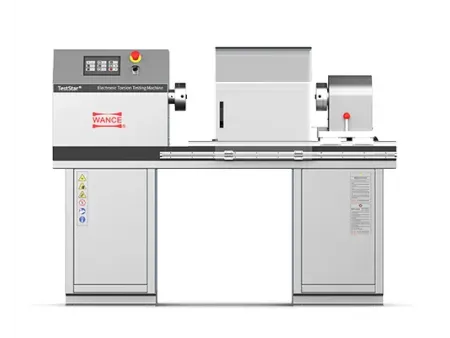

Настольная машина для испытаний на кручение

Запрос цены

Веб-сайт: http://testingmachine-ru.com/11-1-table-top-torsion-testing-machine.html

Запросить расценки

Серия TST (50–5000 Н·м)

Машина для испытаний на кручение данной серии имеет компактную настольную конструкцию, а также оснащается малошумным планетарным редуктором и импортным серводвигателем. Такая конфигурация способна поддерживать тихую работу машины, высокую эффективность передачи и широкий диапазон скоростей (до 15 об/мин или 5400°/мин), что значительно сокращает длительность испытаний на кручение. Помимо стандартных тестов, наша машина для испытаний на кручение поддерживает тестирование на остаточную деформацию при кручении, что делает ее особенно подходящей для университетских лабораторий и учебных проектов.

Функции

Подходит для испытаний на кручение металлических, неметаллических и композитных материалов.

Особенности

Несущая конструкция изготавливается в виде монолитного целого, что обеспечивает высокую точность геометрических размеров и увеличивает ее общую жесткость.
Высокоточные линейные направляющие поддерживают высокоточную направленность и стабильное выравнивание во всех режимах испытаний.
Высокоточный датчик крутящего момента с тщательно продуманной схемой монтажа обеспечивает отличную линейность, стабильность и повторяемость при измерении крутящего момента.
Механическая конструкция гарантирует высокую соосность, что приводит к повышению точности измерения крутящего момента и снижению погрешности.
Настольная машина для испытаний на кручение оснащена серводвигателем Yaskawa Σ-7 для управления движением. В сочетании с прецизионным планетарным редуктором приводная система имеет сверхнизкий уровень шума, низкое тепловыделение и высокую эффективность передачи.
Устройство измерения угла кручения использует швейцарский микрометрический индикатор для исключительной точности и чувствительности. Легкая конструкция повышает эффективность зажима образцов, разрешение по углу достигает 0,001°, обеспечивая высокоточные и воспроизводимые результаты испытаний.

Технические характеристики

Модель	TST501	TST202		TST502	TST103	TST203	TST303	TST503
Макс. крутящий момент, Н·м	50	200		500	1000	2000	3000	5000
Крутящий момент, Н·м	1-50	2-200		5-500	10-1000	20-1000	30-1000	50-1000
Класс точности измерений	0.5
Погрешность измерения крутящего момента	±0.5% от показания
Дискретность измерения крутящего момента	1/500 000 от полной шкалы
Угол кручения, °	0-10000
Погрешность измерения угла кручения	±0.5% от показания
Разрешение измерения угла кручения	0.001°
Погрешность тензометра по углу	±1.0% от показания
Скорость кручения, °/мин	0.01-10800		0.01-5400	0.01-1800		0.01-1080	6-720
Погрешность задания скорости кручения	±1.0% от установленного значения
Расстояние между захватами, мм	300
Диаметр зажимаемого конца образца, мм	⌀3-⌀8		⌀8-⌀18	⌀10-⌀20		⌀8-⌀20	⌀10-⌀28
Потребляемая мощность двигателя, кВт	0.4		0.85	0.85		1.3	2	2
Электропитание	220 В перем. тока, 50 Гц, однофазное
Габариты, мм	950×340×300		950×350×400	1600×422×1200		1700×550×1200	1800×500×1350	1850×660×1200
Вес, кг	60		100	500		700	750	750
