Двухполюсный вакуумный выключатель для наружной установки

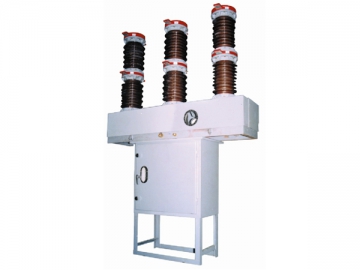

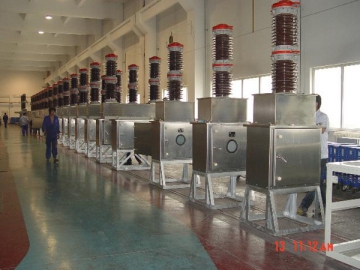

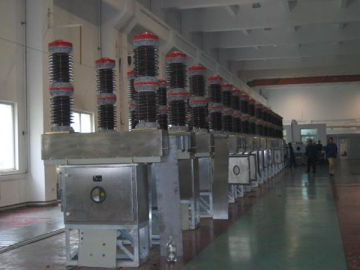

Двухполюсный вакуумный выключатель для наружной установки ZW38-63(55)/T1250-1600/25-31.5 является однофазным высоковольтным оборудованием , оснащенным вакуумной дугогасящей камерой для гашения дуги и наполненным элегазом в качестве изолирующей среды. Номинальные напряжение и частота данного оборудования составляют АС 55кВ и 50 Гц.
Двухполюсные выключатели данной серии оснащены кулачково-рычажным механизмом и пружинной системой аккумулирования энергии. Процессы аккумулирования, а так же операции по размыканию и замыканию управляются как вручную, так и при помощи электрической системы . Управление при помощи электросистемы DC может осуществляться дистанционно или на месте установки.
Преимуществами данного оборудования является простота конструкции, высокая отключающая способность, широкий комплекс рабочих функций, отсутствие опасности воспламенения. Наши выключатели разработаны для размыкания и замыкания , а так же отключения токов повреждения на железнодорожных электрических станциях АТ.
Условия эксплуатации
1.Высота:≤1,000м
2.Температура окружающей среды: верхний предел 40С; нижний предел -30С (обычные условия); -40С (высокогорная местность с пониженной температурой)
3. Давление ветра: ≤700Па ( соответствует скорости ветра ≤34м/сек)
4. Толщина льда: ≤10мм
5. Уровень загрязнения воздуха:
3. Давление ветра: ≤700Па ( соответствует скорости ветра ≤34м/сек)
4. Толщина льда: ≤10мм
5. Уровень загрязнения воздуха: Ⅳ
6. Сейсмостойкость: ≤8баллов, при наличии интенсивных вибраций, необходимо принять дополнительные меры для сейсмической изоляции.
7. Окружающий воздух не должен не должен содержать коррозийные или воспламеняющиеся газы, водяные пары и др.
Замечания : При эксплуатации оборудования в условиях, не соответствующих установленным нормам, рекомендуется проконсультироваться с производителем.
Технические параметры
| No. | Параметры | единицы | показатель |
| 1 | Номинальное напряжение | KВ | 55 |
| 2 | Макс.напряжение | KВ | 63 |
| 3 | Номинальное импульсное выдерживаемое напряжение при ударах молнии (пик) | KВ | 325 |
| 4 | Выдерживаемое напряжение промышленной частоты 1мин | KВ | 140 |
| 5 | Номинальная частота | Гц | 50 |
| 6 | Номинальный рабочий ток | A | 1250/1600 |
| 7 | Номинальный ток отключения при коротком замыкании | KA | 25/31.5 |
| 8 | Пиковое значение допустимого (сквозного) тока | KA | 63/80 |
| 9 | Ток замыкания при коротком замыкании | KA | 63/80 |
| 10 | Номинальный кратковременно допустимый сквозной ток | KA | 25(4сек)/31.5(4сек) |
| 11 | Коэффициент первого отключающего полюса | | 1.5 |
| 12 | Скорость нарастания восстанавливающегося напряжения | KВ/μs | 0.75 |
| 13 | Количество отключений при коротком замыкании | раз | 20 |
| 14 | Номинальное восстанавливающееся напряжение переходного режима (пик) | KВ | 124 |
| 15 | Время замыкания | мсек | 110±10 |
| 16 | Время размыкания | мсек | 50±10 |
| 17 | Скорость замыкания | м/сек | 1.3±0.5 |
| 18 | Скорость размыкания | м/сек | 3.0±0.3 |
| 19 | Время аккумулирования энергии двигателя | сек | <20 |
| 20 | Напряжение двигателя | В | DC 110/220 |
| 21 | Мощность двигателя | Вт | 400 |
| 22 | Питающий ток мотора | A | 9/5±2 |
| 23 | Напряжение размыкающей и замыкающей катушек | В | DC 110/220 |
| 24 | Ток размыкающей и замыкающей катушек | A | 4/2.5 |
| 25 | Номинальное давление газа SF6 | MПa | 0.1 (20 ℃) |
| 26 | Годовая норма утечки газа | | <1% |
| 27 | Стандартная рабочая последовательность | O-0.3сек-CO-180сек-CO | |
| 28 | Сопротивление главной цепи | μΩ | <80 |
| 29 | Общий вес | кг | 2100 |
| 30 | Механическая долговечность | раз | 10000 |
Наша компания является профессиональным китайским производителем и поставщиком двухполюсных вакуумных выключателей для наружной установки. Мы так же предлагаем вакуумные выключатели для защиты генераторов, низковольтные распределительные устройства, распределительные устройства с выкатными элементами в металлическом корпусе и др.
