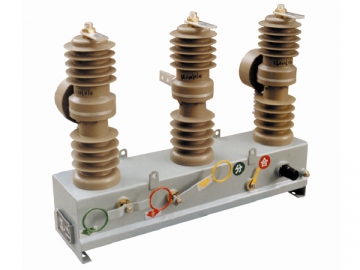

Вакуумный выключатель для наружной установки с элегазом SF6 ZW20-12/630-20
Вакуумный выключатель (заполненный элегазом SF6) ZW20-12/630-20 для наружной установки мачтового типа, выполнен в металлическом корпусе с воздушной изоляцией и обладает всеми преимуществами оборудования данного направления. Оборудование используется для прерывания и замыкания токов повреждения в воздушных электрических сетях с номинальным напряжением 12 кВ и номинальной частотой 50 Гц. Наша продукция может использоваться для получения и распределения электричества на подстанциях, промышленных и добывающих предприятиях и др.
Вакуумный выключатель ZW20-12 мачтового типа , интеллектуальное устройство C20E для управления и защиты в сочетании с трансформатором напряжения составляют эффективную систему для контроля за электричеством для наружной установки. Данная система способна обеспечивать автоматическую блокировку и восстановление возникающих повреждений в системе воздушной электросети. Благодаря высокой степени автоматизации и интеллектуальной системе контроля, оборудование может управляться дистанционно , не требует технического обслуживания и является наиболее оптимальным выбором оборудования для автоматизации местных систем воздушных электросетей .
Условия эксплуатации
1. Высота: ≤ 1,000м
2. Температура окружающей среды: -45℃~ 40℃
3. Скорость ветра: ≤35м/сек
4. Относительная влажность: средне-дневная≤95%, средне-месячная ≤90%
5. Сейсмостойкость: ≤ 8 баллов
5. Данный тип оборудования устанавливается в местах ,не подверженных частым интенсивным вибрациям, не содержащих коррозийных газов, взрывоопасных веществ и тд.
Технические параметры
| Параметры | ZW20-12/T630-16 | ZW20-12/T630-20 |
| Номинальное напряжение kВ | 12 | 12 |
| Номинальный ток A | 630 | 630 |
| Номинальный ток отключения при коротком замыкании kA | 16 | 20 |
| Ток динамической стойкости (макс.значение) kA | 40 | 50 |
| Ток замыкания при коротком замыкании (макс.значение) kA | 40 | 50 |
| Ток термической стойкости 4сек kA | 16 | 20 |
| Количество отключений при коротком замыкании kA | 30 | 30 |
| Механическая долговечность (раз) | 10,000 | 10,000 |
| Выдерживаемое напряжение промышленной частоты kВ | До земли, между фазами (вл): 30 | До земли, между фазами (вл): 30 |
| До земли, между фазами/отключение: 42/48 | До земли, между фазами/отключение: 42/48 | |
| Номинальная рабочая последовательность | O-0.3сек-CO-180сек-CO | |
| Номинальное рабочее напряжение (AC) В | 220 | |
Являясь китайским профессиональным производителем и поставщиком вакуумных выключателей для наружной установки с элегазом, компания BBE так же предлагает широкий ассортимент продукции включая, распределительные устройства с элегазовай изоляцией в металлическом корпусе, распределительные устройства с выкатными элементами, высоковольтные распределительные шкафы и др.
