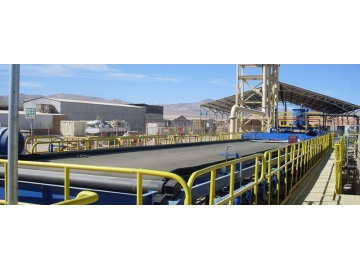

Ленточный вакуумный фильтр
Применение
Ленточный вакуумный фильтр - это оборудование для разделения твердой и жидкой фаз, работающее на основе отрицательного вакуумного давления. Фильтр оснащен резиновой конвейерной лентой и используется в перерабатывающей промышленности для фильтрации, промывки, сушки и т.д. Данное оборудование применяется для разделения твердых и жидких веществ в металлургии, горнодобывающей промышленности, химической промышленности, целлюлозно-бумажной промышленности, пищевой промышленности, угольной промышленности, фармацевтике, экологической промышленности и т.д. Также ленточный фильтр применяется для дегитратации гипса при десульфуризации дымовых газов (FGD).
Обрабатываемые материалы
Калиевый полевой шпат, уголь, угольная зола, калийные удобрения, дезинфицирующие средства, гранит, золотая руда, свинцово-цинковая руда, гипс, железнорудный концентрат, полевой шпат, промышленный сточные воды, шлак, альбит, активированный уголь, хлорид калия, мертель, ардеалит, медный концентрат, магнетит, цеолит.
| Ширина фильтрации/м | 1.3 | 1.8 | 2 | 2.5 | 3.2 | 4 | 4.5 | ||||||||
| Длина фильтрации/м | N(целое число) | Площадь фильтрации/м2 | Вес /T | Площадь фильтрации/м2 | Вес /T | Площадь фильтрации /м2 | Вес /T | Площадь фильтрации /м2 | Вес /T | Площадь фильтрации /м2 | Вес /т | Площадь фильтрации/м2 | Вес /т | Площадь фильтрации/м2 | |
| 8 | 3 | 10.4 | 7.9 | 14.4 | 10.4 | 16 | 11.7 | 20 | 14.6 | ||||||
| 10 | 4 | 13 | 8.9 | 18 | 11.9 | 20 | 13.4 | 25 | 16.8 | 32 | 27.6 | ||||
| 12 | 5 | 15.6 | 9.9 | 21.6 | 13.4 | 24 | 15.1 | 30 | 19 | 38.4 | 30 | 40 | 42.4 | 54 | |
| 14 | 6 | 18.2 | 10.9 | 25.2 | 14.9 | 28 | 16.8 | 35 | 21.2 | 45 | 32.4 | 56 | 45 | 63 | |
| 16 | 7 | 20.8 | 11.9 | 28.8 | 16.4 | 32 | 18.5 | 40 | 23.4 | 51.2 | 34.8 | 64 | 47.6 | 72 | |
| 18 | 8 | 23.4 | 12,9 | 32.4 | 17.9 | 36 | 20.2 | 45 | 25.6 | 58 | 37.2 | 72 | 50.2 | 81 | |
| 20 | 9 | 26 | 13.9 | 36 | 19.4 | 40 | 21.9 | 50 | 27.8 | 64 | 39.6 | 80 | 52.8 | 90 | |
| 22 | 10 | 39.6 | 20.9 | 44 | 23.6 | 55 | 31 | 70.4 | 42 | 88 | 56.4 | 99 | |||
| 24 | 11 | 48 | 25.3 | 60 | 33.2 | 77 | 44.4 | 96 | 59 | 108 | |||||
| 26 | 12 | 65 | 35.4 | 83.2 | 46.8 | 104 | 61.6 | 117 | |||||||
| 28 | 13 | 89.6 | 49.2 | 112 | 64.2 | 126 | |||||||||
| 30 | 14 | 96 | 51.6 | 120 | 66.8 | 135 | |||||||||
| A(м) | N＜5 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | |||||||||
| N≥5 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.4 | ||||||||
| B(м) | N＜5 | 0.45 | 0.45 | 0.45 | 0.45 | 0.52 | |||||||||
| N≥5 | 0.45 | 0.45 | 0.45 | 0.52 | 0.645 | 0.645 | 0.645 | ||||||||
| C(м) | N＜5 | 1.3 | 1.3 | 1.3 | 1.3 | 1.6 | |||||||||
| 5≤N≤9 | 1.3 | 1.3 | 1.3 | 1.6 | 1.675 | 1.675 | 1.675 | ||||||||
| N＞9 | 1.3 | 1.3 | 1.6 | 1.975 | 1.975 | 1.975 | |||||||||
| D(м) | N＜5 | 2 | 2 | 2 | 2 | ||||||||||
| 5≤N≤9 | 2 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | ||||||||
| N＞9 | 2 | 2 | 2 | 2.25 | 2.25 | 2.25 | |||||||||
| E(м) | N＜5 | 1.85 | 1.85 | 2 | 2 | ||||||||||
| 5≤N≤9 | 2 | 2 | 2 | 2.11 | 2.21 | 2.21 | 2.21 | ||||||||
| N＞9 | 2 | 2 | 2.11 | 2.41 | 2.41 | 2.41 | |||||||||
| F(м) | N＜5 | 0.86 | 0.86 | 0.86 | 0.86 | ||||||||||
| N≥5 | 0.91 | 0.91 | 0.91 | 1.105 | 1.205 | 1.205 | 1.205 | ||||||||
| H(м) | N＜5 | 2 | 2 | 2 | 2.18 | ||||||||||
| 5≤N≤9 | 2.18 | 2.18 | 2.18 | 2.38 | 3.1 | 3.1 | 3.1 | ||||||||
| N＞9 | 2.18 | 2.18 | 2.18 | 2.6 | 3.6 | 3.6 | 3.6 | ||||||||
| W(м) | 1.9 | 2.45 | 2.7 | 3.25 | 4.8 | 4.8 | 5.3 | ||||||||
- Очищенный маточный раствор и фильтраты для промывки кека сегментируются и осуществляется горизонтальная и противоточная промывка.
- Общая конструкция ленточного фильтра является модульной, это обеспечивает гибкость монтажа и низкие расходы на техническое обслуживание, оборудование обладает небольшим весом, обеспечивая удобство транспортировки и установки.
- Система управления, выполненная по технологии DCS, позволяет осуществлять контроль и дистанционное автоматическое управление.
