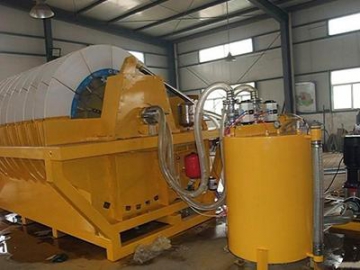

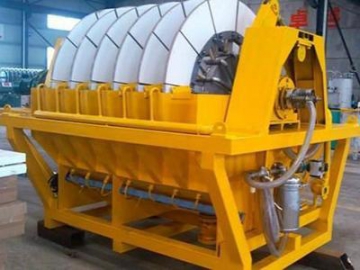

Керамический вакуумный фильтр
Применение
Керамический вакуумный фильтр предназначен для вакуумного обезвоживания с использованием пористой керамики, используется для обработки материалов зернистостью от 200 до 450 меш. Вакуумный фильтр применяется для обезвоживания концентрата и хвостовой пульпы, азота в химической промышленности, электролитического осадка, остатка от выщелачивания, шлака, а также для обработки сточных вод, шлама, отходов, кислот и т. д.
Обрабатываемые материалы
Рудный концентрат, медный концентрат, свинцовый концентрат, алюминиевый концентрат, никелевый концентрат, золотой концентрат, фосфорный концентрат, серный концентрат, золотосодержащие руды, никель, золотая руда, отходы обогащения ископаемых, флюорит, угольный концентрат, окись цинка, сульфид цинка.
| Тип | Площадь фильтрации (м2) | Количество фильтровальных дисков | Количество фильтровальных пластин | Объем бака(м3) | Установленная мощность(кВт) | Эксплуатационная мощность (кВт) | Габариты(Д×Ш×В)(м) | |
| TC-1 | 1 | 1 | 12 | 0.21 | 3.5 | 2.0 | 1.6×1.4×1.5 | |
| TC-4 | 4 | 2 | 24 | 1.0 | 7.0 | 3.0 | 2.4×2.5×2.1 | |
| TC-6 | 6 | 2 | 24 | 1.2 | 7.0 | 6.0 | 2.4×2.9×2.5 | |
| TC-9 | 9 | 3 | 36 | 1.7 | 9.0 | 7.0 | 2.7×2.9×2.5 | |
| TC-12 | 12 | 4 | 48 | 2.2 | 11.0 | 7.5 | 3.0×2.9×2.5 | |
| TC-15 | 15 | 5 | 60 | 2.7 | 11.5 | 8.0 | 3.3×3.0×2.5 | |
| TC-21 | 21 | 7 | 84 | 4.0 | 13.5 | 9.0 | 4.6×3.0×2.6 | |
| TC-24 | 24 | 8 | 96 | 4.5 | 16.5 | 10.5 | 4.9×3.0×2.6 | |
| TC-27 | 27 | 9 | 108 | 5.0 | 17.0 | 11.0 | 5.2×3.0×2.6 | |
| TC-30 | 30 | 10 | 120 | 5.5 | 17.5 | 11.5 | 5.5×3.0×2.6 | |
| TC-36 | 36 | 12 | 144 | 7.0 | 23.0 | 16.0 | 6.6×3.0×2.6 | |
| TC-45 | 45 | 15 | 180 | 8.5 | 25.0 | 19.0 | 7.5×3.0×2.6 | |
| TC-60 | 60 | 15 | 180 | 12.5 | 33.0 | 22.0 | 7.5×3.3×3.0 | |
| TC-80 | 80 | 20 | 240 | 16.2 | 40.0 | 24.0 | 9.0×3.3×3.0 | |
| TC-102 | 102 | 17 | 204 | 18.5 | 53.0 | 35.0 | 8.8×3.6×3.3 | |
| TC-120 | 120 | 20 | 240 | 20 | 60.0 | 40.0 | 9.7×3.6×3.3 | |
| TC-150 | 150 | 25 | 300 | 24 | 75.0 | 47.0 | 11.2×3.6×3.3 |
- Степень точности керамического вакуумного фильтра составляет 0,09-0.098 МПа, влажность кека низкая.
- Содержание твердых частиц в материале не более 50ppm (частей на миллион).
- Использование вакуумного фильтра экономит более 90% энергии по сравнению с традиционным оборудованием, что обеспечивает низкие эксплуатационные расходы.
- Точный керамический вакуумный фильтр лучше всего подходит для материалов, требующих промывки, так как обеспечивает больший фильтрационный осадок по сравнению с традиционными керамическими фильтрами.
- Вакуумный фильтр оснащен системой управления PLC и микропроцессорной системой управления, что позволяет повысить степень автоматизации.
- Вакуумный фильтр обладает компактной структурой, занимает меньшую площадь, тем самым обеспечивая удобство установки и ремонта.
- Благодаря наличию дренажной системы данное оборудование может использоваться в сложных эксплуатационных условиях.
