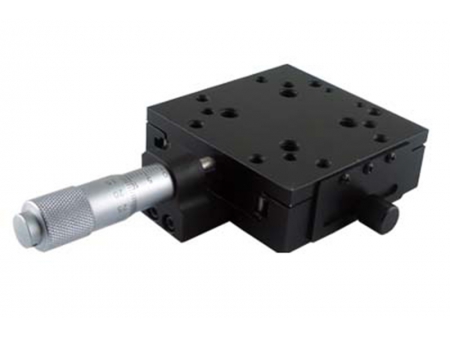

Стандартный координатный стол с ручным управлением WN115TM75L

Стандартный координатный стол с ручным управлением WN115TM75L
Стандартный координатный стол с ручным управлением WN115TM75L
Стандартный координатный стол с ручным управлением WN115TM75L
Стандартный координатный стол с ручным управлением WN115TM75L
Запрос цены

Этот продукт был снят с производства и более не предлагается.

TСтандартный координатный стол с ручным управлением WN115TM75L используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях для ручного регулирования горизонтального перемещения.

Регулировка движения осуществляется при помощи конического зубчатого колеса, которое обеспечивает мощное приводное усилие.

Параметры
Модель Размер поверхности стола Расположение привода Перемещение Минимальное деление шкалы Минимальное шаговое движение Грузоподъемность Линейность Параллельность стола Параллельность движения Вес
WN115TM75L 110мм×65мм центральный привод 75мм 0.02 мм 10мкм 20кг 30мкм 50мкм 40мкм 0.85 кг
Характеристики
  • Конструкция данного координатного стола выполнена из дюралюминиевого проката; обработка поверхности осуществляется посредством технологии "черного" анодирования.
  • Координатный стол оснащен направляющей типа "ласточкин хвост", которая обеспечивает высокую грузоподъемность.
  • Вращающиеся ручки с двух сторон свободно вращаются, их длина может быть увеличена по запросу заказчика.
  • Для регулировки линейного перемещения применяется отсчёт по верньеру.
  • Крепежные отверстия расположены на опоре и платформе стола со стандартным расстоянием между ними, что обеспечивает удобство установки и комбинирования координатных столов.
  • Стол для позиционирования может использоваться в сочетании со столами других серий, образуя многокоординатную систему.
