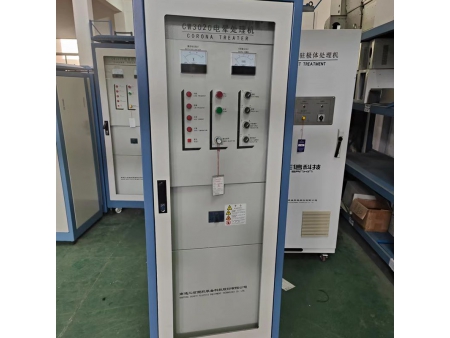

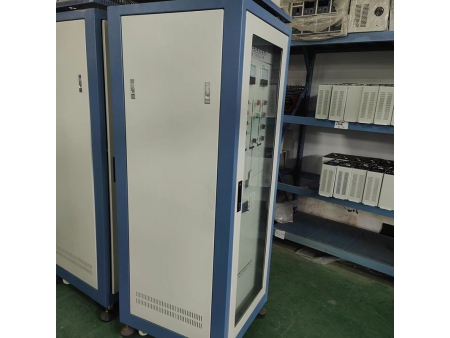

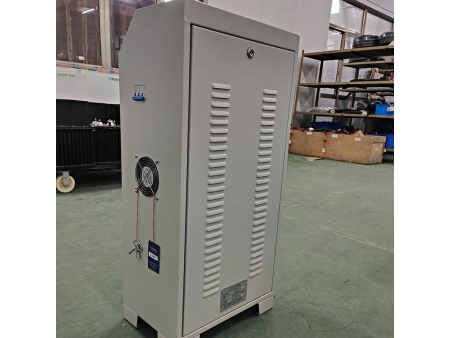

Генератор коронного разряда, CW3002-CW3006

Запрос цены

О нас: http://castfilm-extrusion.ru/2-1-3-corona-generator.html

Источник питания системы обработки поверхности коронным разрядом

Генератор коронного разряда малой мощности широко применяется при модификации поверхности пластиковых пленок. Наш генератор коронного разряда преобразует электроэнергию сети в высокочастотное электричество высокого напряжения, которое затем подается на специальные электроды для создания коронного разряда. Этот процесс увеличивает поверхностную энергию и улучшает адгезию. Наш генератор коронного разряда характеризуется высокой рабочей частотой, стабильной и надежной работой, а также простотой эксплуатации, что делает его пригодным для обработки коронным разрядом малой мощности.

Основные модели

Модель	CW3008	CW3009	CW3010	CW3015	CW3020	CW3030
Входное напряжение, частота	Трехфазный, 380В±10%，50Гц-60Гц	Трехфазный, 380В±10%，50Гц-60Гц	Трехфазный, 380В±10%，50Гц-60Гц	Трехфазный, 380В±10%，50Гц-60Гц	Трехфазный, 380В±10%，50Гц-60Гц	Трехфазный, 380В±10%，50Гц-60Гц
Максимальное выходное напряжение	15кВ	15кВ	15кВ	15кВ	15кВ	15кВ
Максимальная входная мощность	8кВт	9кВт	10кВт	15кВт	20кВт	30кВт
Рабочая частота	18-30кГц	18-30кГц	18-30кГц	18-30кГц	18-30кГц	18-30кГц
Рабочая температура	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата	20%~93%, без конденсата	20%~93%, без конденсата	20%~93%, без конденсата	20%~93%, без конденсата	20%~93%, без конденсата
Размеры генератора (мм)	460300960	5654001260	6006001500	6006001600	6006501700	6006501700

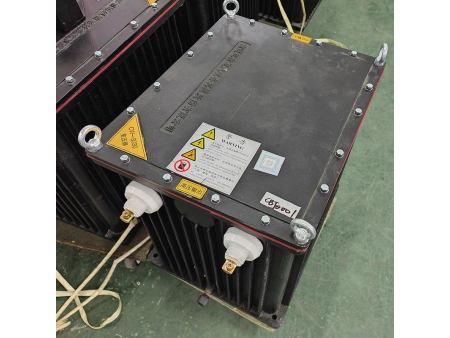

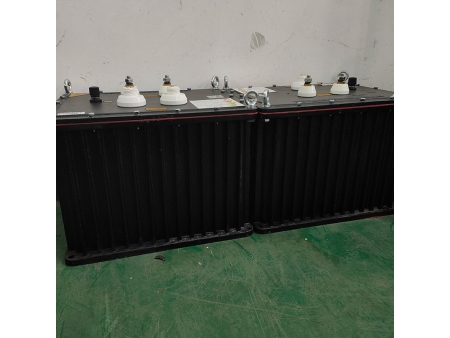

Размеры трансформатора (мм)	410320360	410320360	410320360	530350470	530350470	530350470*
Вес (без станции разгрузки)	75кг	85кг	135кг	155кг	165кг	240кг

Модель	CW3008
Входное напряжение, частота	Трехфазный, 380В±10%, 50Гц-60Гц
Максимальное выходное напряжение	15кВ
Максимальная входная мощность	8кВт
Рабочая частота	18-30кГц
Рабочая температура	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата
Размеры генератора (мм)	460300960
Размеры трансформатора (мм)	410320360
Вес (без станции разгрузки)	75кг

Модель	CW3009
Входное напряжение, частота	Трехфазный, 380В±10%, 50Гц-60Гц
Максимальное выходное напряжение	15кВ
Максимальная входная частота	9кВт
Рабочая частота	18-30кГц
Рабочая температура	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата
Размеры генератора (мм)	5654001260
Размеры трансформатора (мм)	410320360
Вес (без станции разгрузки)	85кг

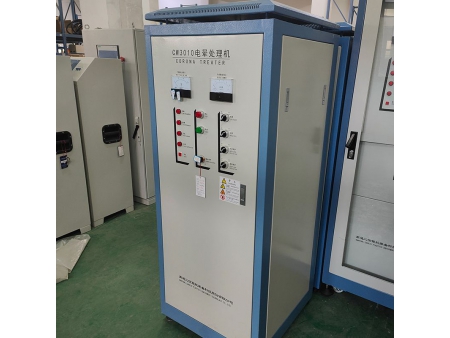

Модель	CW3010
Входное напряжение, частота	Трехфазный, 380В±10%, 50Гц-60Гц
Максимальное выходное напряжение	15кВ
Максимальная входная частота	10кВт
Рабочая частота	18-30кГц
Рабочая температура	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата
Размеры генератора (мм)	6006001500
Размеры трансформатора (мм)	410320360
Вес (без станции разгрузки)	135кг

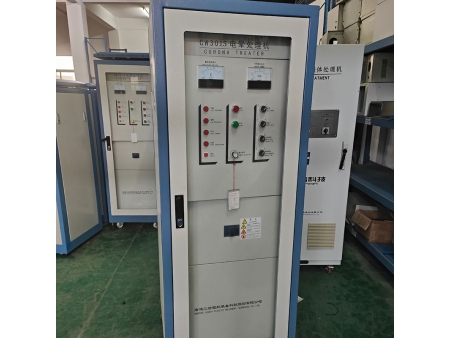

Модель	CW3015
Входное напряжение, частота	Трехфазный,380В±10%, 50Гц-60Гц
Максимальное выходное напряжение	15кВ
Максимальная входная частота	15кВт
Рабочая частота	18-30кГц
Рабочая температура	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата
Размеры генератора (мм)	6006001600
Размеры трансформатора (мм)	530350470
Вес (без станции разгрузки)	155кг

Модель	CW3020
Входное напряжение, частота	Трехфазный, 380В±10%, 50Гц-60Гц
Максимальное выходное напряжение	15кВ
Максимальная входная частота	20кВт
Рабочая частота	18-30кГц
Рабочая температура	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата
Размеры генератора (мм)	6006501700
Размеры трансформатора (мм)	530350470
Вес (без станции разгрузки)	165кг

Модель	CW3030
Входное напряжение, частота	Трехфазный, 380В±10%, 50Гц-60Гц
Максимальное выходное напряжение	15кВ
Максимальная входная частота	30кВт
Рабочая частота	18-30кГц
Рабочая температура	-10℃~ 40℃
Рабочая влажность	20%~93%, без конденсата
Размеры генератора (мм)	6006501700
Размеры трансформатора (мм)	530350470*
Вес (без станции разгрузки)	240кг

Основные характеристики

В маломощном генераторе коронного разряда CW3002-3006 используется полномостовая инверторная схема (CW3002H и CW3003H). В генераторе коронного разряда используется широтно-импульсная модуляция ШИМ, что упрощает схему. Модули IGBT, схемы драйверов и основные блоки управления поставляются надежными зарубежными поставщиками, что обеспечивает стабильную и надежную работу всей машины.

Фиксированная рабочая частота установлена на уровне 19кГц, что устраняет необходимость в схемах отслеживания частоты.

Некоторые типы наших очистных машин (CW3002H и CW3003H) имеют подвесную конструкцию для удобного размещения.

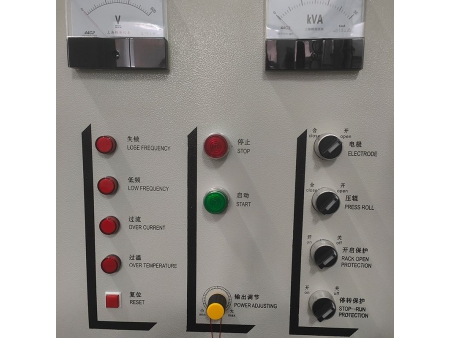

Наш генератор коронного разряда оснащен функцией задержки запуска для предотвращения скачков тока во время запуска высокой мощности. Это позволяет избежать загрязнения сети и потенциального повреждения основного блока.

В наш генератор коронного разряда включена защита от перегрузки по току, позволяющая снизить риск повреждения силовых устройств (IGBT) из-за неисправности управляющего или разрядного электрода. Это минимизирует затраты на ремонт.

Одной из особенностей нашего генератора коронного разряда является защита от перегрева, которая автоматически отключает машину, если температура машины превышает заданный уровень.

В нашем генераторе коронного разряда предусмотрена дополнительная функция, которая защищает покрывающий валик от повреждения его изоляционного слоя электрическим зарядом, когда валик случайно прекращает вращаться. В нашем генераторе коронного разряда имеется дополнительная функция отслеживания скорости, которая автоматически регулирует выходную мощность для поддержания стабильного эффекта обработки коронным разрядом при изменении скорости производственной линии.
