Запрос цены

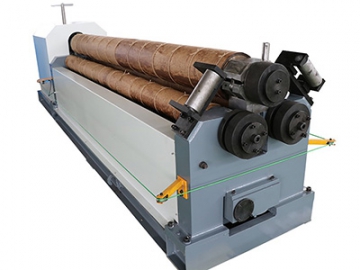

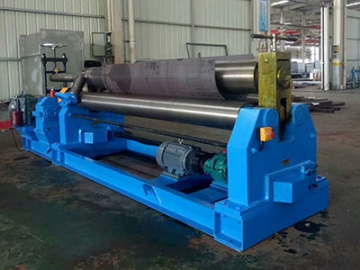

Механический листогибочный станок представляет собой механическую трехвалковую симметричную листогибочную машину. Верхний ролик в центральном положении совершает вертикальное движение двух нижних роликов, в то время как два нижних ролика вращаются одновременно соответственно. Два нижних ролика являются основными ведущими роликами, которые вращаются посредством сцепления между выходной шестерней редуктора и нижним роликом, тем самым обеспечивая крутящий момент для изгибающей пластины.

Вертикальное движение верхнего ролика контролируется отдельной системой передачи, передается винтовой гайкой и червячной передачей.

Механическая листогибочная машина от нашего производителя может быть оснащена различными штампами для гибки профилей для последующей прокатки различных профилей, таких как стальной уголок, стальной плоский стержень, H-образный стержень, стальной стержень. Станок для прокатки конусов также может быть добавлен для производства заготовок конической формы.

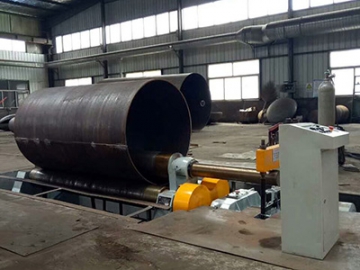

Применение
Детальная информация

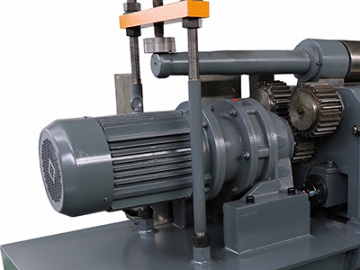

  • Главный приводной двигатель

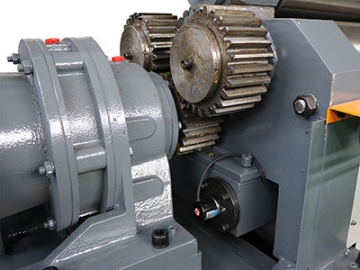

  • Передача

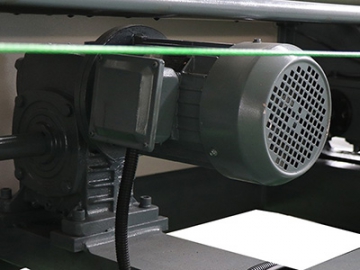

  • Двигатель верхнего ролика

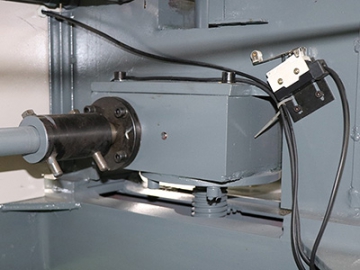

  • Конечный выключатель

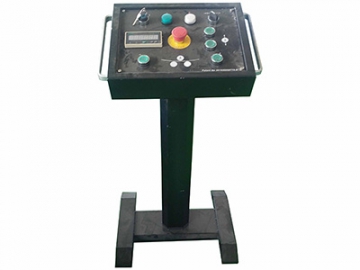

  • Пульт управления

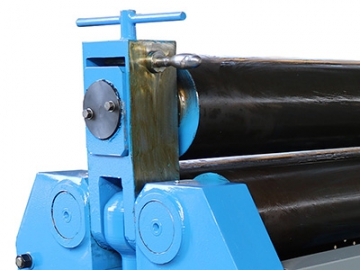

  • Наклонная рама
Опциональные конфигурации

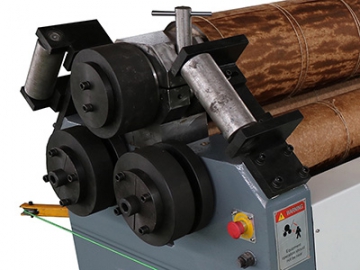

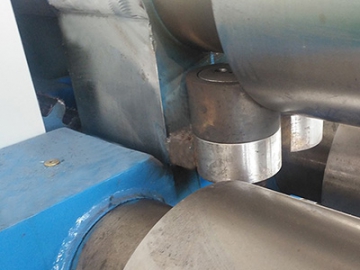

  • Пресс-формы для гибки профилей

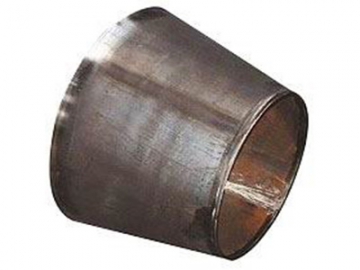

  • Конусный прокатный агрегат

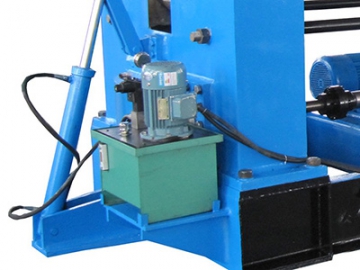

  • Гидравлическая опрокидывающая рама
  • Контровая проволока
Технические характеристики
Модель  W11-4x1500 W11-4x2000 W11-4x2500 W11-6x2500 W11-6x3000 W11-8x2000
Макс. толщина прокатки (мм) 4 4 4 6 6 8
Макс. ширина прокатки (мм) 1500 2000 2500 2500 3000 2000
Мин. диаметр прокатки при полной загрузке (мм) 230 350 400 500 500
Ограниченная гибкость (МПа) 245 245 245 245 245 245
Диаметр верхнего ролика (мм) 150 160 170 185 220 185
Диаметр нижнего ролика (мм) 130 140 160 170 180 170
Центральное расстояние между нижними роликами (мм) 200 220 260 260 280 260
Мощность главного двигателя (кВт) 3 4 5.5 5.5 5.5 5.5
Модель  W11-8x2500 W11-10x3000 W11-12x2000 W11-12x2500 W11-12x3000 W11-16x2500
Макс. толщина прокатки (мм) 8 10 12 12 12 16
Макс. ширина прокатки (мм) 2500 300 2000 2500 3000 2500
Мин. диаметр прокатки при полной загрузке (мм) 600 850 550 600 700 700
Ограниченная гибкость (МПа) 24 245 24 245 245 245
Диаметр верхнего ролика (мм) 240 260 240 260 280 280
Диаметр нижнего ролика (мм) 200 220 200 220 240 250
Центральное расстояние между нижними роликами (мм) 300 320 300 320 360 360
Мощность главного двигателя (кВт) 7.5 11 7.5 11 15 15
Модель  W11-20x2000 W11-20x2500 W11-20x3000 W11-25x2500
Макс. толщина прокатки (мм) 20 20 20 25
Макс. ширина прокатки (мм) 2000 2500 3000 2500
Мин. диаметр прокатки при полной загрузке (мм) 700 800 900 1000
Ограниченная гибкость (МПа) 245 245 245 245
Диаметр верхнего ролика (мм) 280 340 360 360
Диаметр нижнего ролика (мм) 250 260 260 300
Центральное расстояние между нижними роликами (мм) 360 440 480 480
Мощность главного двигателя (кВт) 15 18.5 22 22

Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
