Вращающиеся буровые штанги
Наши вращающиеся буровые штанги могут быть одинарными, двойными и тройными
Она включает в себя внутреннюю и наружную бурильные трубы. Между этими трубами образуется пространство в форме кольца, работающее как канал для транспортировки промывочной среды в процессе бурения. Совокупность буровых штанг образуют многослойный внутренний циркуляционный канал для доставки воздуха и жидкости, а также для высокоскоростного выброса мусорной смеси. В компании Caston,с целью повышения концентричности и герметизации бурильных труб, соединения штифтового и коробчатого типа двухслойной буровой штанги формуются путем горячей экструзии, что значительно снижает риски при строительстве.
- Двухслойная конструкция буровой штанги
- Двойная конструкция буровой штанги
- Тройная конструкция буровой штанги
1. Стены скважины практически не затрагиваются. Забой скважины легко протекает, обрушение стенок скважины не затрагивает процесс.
2. Требуется лишь немного бурового раствора; при бурении высвобождается меньше материала, быстрый возврат, а также чистый забой скважины
3. Роторная буровая штанга имеет уникальные преимущества при направленном бурении, бурении горизонтальных скважин, а также при взятии проб грунта
4. Быстрое бурение скважин большого диаметра
5. Компания Caston разработала новую методику бурения на базе двухслойной буровой штанги
6. Спецификации вращающихся буровых штанг: 5”5 1/2 5 7/8 6 5/8 7 5/8 8 1/2 9 1/2 10;
-
Конструкция внешнего уплотнения используется как для двойной, так и для тройной буровой штанги для удобства установки и замены уплотнительных колец
-
Буровые штанги двухслойного типа имеют внутреннюю герметизацию для защиты уплотнительных колец.
-

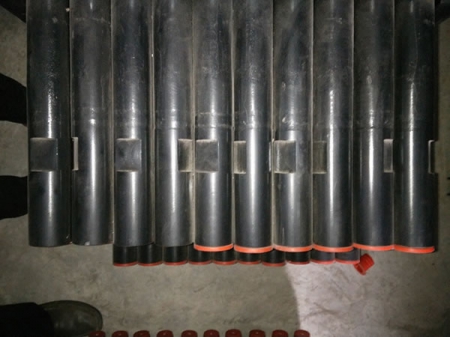

Квадратные заглушки используются для вращения захватных клещей на концах трубы, для обеспечения прочного соединения внешней трубы
-
Конец наружной трубы и корпус трубы тройной буровой штанги позиционированы с высокой точностью, а наружная труба приварена на аппарате для сварки стыков, что эффективно обеспечивает концентричность буровых штанг
-

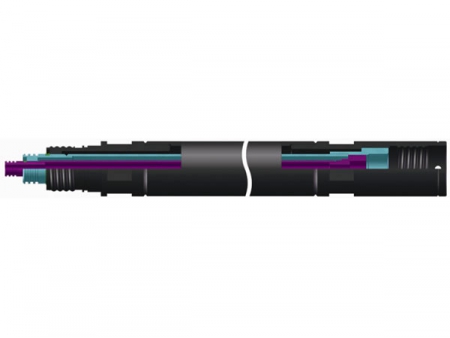

Конструкция тройной буровой штанги
-
Наружные трубы имеют резьбы для соединения, выполненные в соответствии со стандартом API
-
Внутренняя конструкция двойной буровой штанги
-
Внутренние трубы имеют резьбы для соединения, выполненные в соответствии со стандартом API
-
Двухслойная буровая штанга
| Наименование | Спецификации | Внешняя бурильная труба (мм) | Промежуточная труба (мм) | Внутренняя бурильная труба(мм) | Макс. расстояние для потока (мм) | |||||||
| Резьба | Внешний диаметр | Толщина стенок | Длина | Внешний диаметр | Толщина стенок | Внешний диаметр | Толщина стенок | Внешний канал | Промежуточный канал | внутренний канал | ||
| Одиночная внутренняя утолщенная бурильная труба 50 | Φ50×6×1.5M | Рифленая защелка | 50 | 6 | 1500 | 38 | ||||||
| Одиночная внешняя утолщенная бурильная труба 50 | Φ50×6×1.5M | Квадратная защелка | 50 | 6 | 1500 | 38 | ||||||
| Одиночная внутренняя утолщенная бурильная труба 60 | Φ60×6×1.5M | Рифленая защелка | 60 | 6 | 1500 | 48 | ||||||
| Одиночная бурильная труба 60 | Φ60×6×2M | Рифленая защелка | 60 | 6 | 2000 | 48 | ||||||
| Одиночная внутренняя утолщенная бурильная труба 60 | Φ60×6×2M | Рифленая защелка | 60 | 6 | 2000 | 48 | ||||||
| Одиночная внутренняя утолщенная бурильная труба 60 | Φ60×6×3M | Рифленая защелка | 60 | 6 | 3000 | 48 | ||||||
| Двойная бурильная труба 60 | Φ60X1.5M | Рифленая защелка | 60 | 7 | 1500 | 28 | 4.5 | 18 | 19 | |||
| Двойная бурильная труба 73 | Φ73X2M | Рифленая защелка | 73 | 6 | 2000 | 34 | 4 | 27 | 26 | |||
| Двойная бурильная труба 73 | Φ73X3M | Рифленая защелка | 73 | 6 | 3000 | 34 | 4 | 27 | 26 | |||
| Тройная бурильная труба 89 | Φ89×1.5M | Рифленая защелка | 89 | 7 | 1500 | 42 | 4 | 28 | 4.5 | 47 | 6 | 19 |
| Тройная бурильная труба 89 | Φ89×2.5M | Рифленая защелка | 89 | 7 | 2500 | 42 | 4 | 28 | 4.5 | 47 | 6 | 19 |
| Тройная бурильная труба 89 | Φ89×3M | Рифленая защелка | 89 | 7 | 3000 | 42 | 4 | 28 | 4.5 | 47 | 6 | 19 |
