Компания производит 3 модели 3-осевого кинематического держателя: WN42KM20, WN43KM30 и WN31KM20. Кинематический держатель выполняет такие виды регулировки, как тангаж, линейное и угловое смещение. Держатели применяютсяв лазерной и других областях, где необходима точная оптическая регулировка.

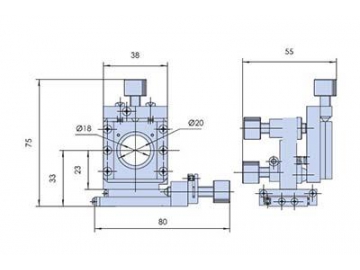

WN42KM20

Характеристика

Кинематический держатель осуществляет многоосевую регулировку, перемещается на 13 мм вдоль оси X, а регулировочный винт может блокироваться и позиционироваться самостоятельно.
Держатель с функцией позиционирования регулируется на ± 2 мм по оси Z.
Кинематический держатель имеет регулировкунаклона ± 4 ° вокруг оси, арегулировочный винт может блокироваться и позиционироваться самостоятельно.

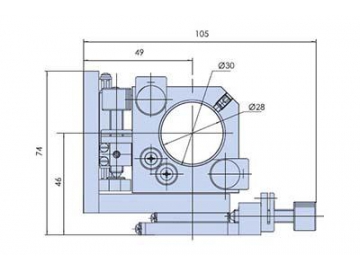

WN43KM30

Характеристика

Наличие возможности двумерной регулировки тангажа.
Держатель выполняет линейное и вертикальное смещение с диапазоном перемещения в 13 мм.
Кинематический держатель совместим с держателями линз разных диаметров с функцией четырехмерной регулировки.

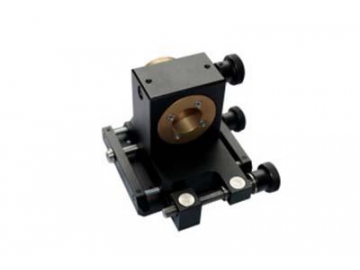

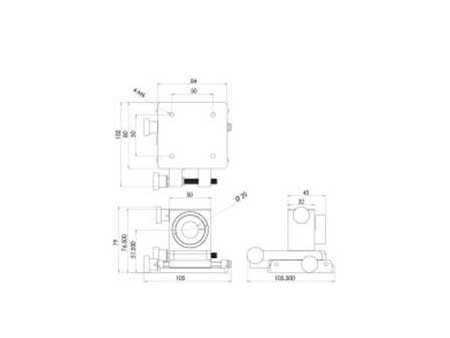

WN31KM20

Характеристика

Вращающаяся часть с червячной системой вращается на 360 ° и имеет функциюсамоблокировки.
Винтовая пара осуществляет угловуюрегулировку.
Высокоточная винтовая пара приводит в движение переводную часть.
Зажимное отверстие с диаметром 20 мм имеет винтовое усиление с фиксированным и надежным креплением.

Модель	WN31KM20
Диапазон регулировки смещения	±9мм
θZ	±10°
θX	360°
Подходящий диаметр линзы	20мм
