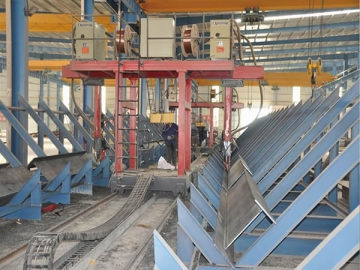

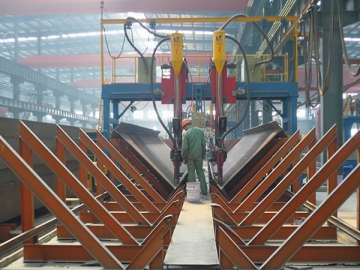

Портальная сварочная установка, серия MHJB
Установка для дуговой сварки под флюсом / Портальный сварочный станок / Сварочное оборудование
Краткое описание
Портальная сварочная установка состоит из подвижного портала, системы дуговой сварки, системы регенерации флюса, устройства для направления дуги, механизма подачи сварочной проволоки, пневматической системы и т.д.
Установка для дуговой сварки под флюсом оснащена инверторным приводом, который позволяет гибко регулировать скорость перемещения портала.
С обеих сторон портала на подвижных каретках установлены вертикальные направляющие плечи, которые обеспечивают передвижение сварочных головок. Движение осуществляется посредством речной передачи. Оборудование демонстрирует высокую точность позиционирования, обеспечивая аккуратные и качественные сварные швы.
С левой и правой стороны станка расположены устройства тонкой регулировки сварки, с помощью которых можно настроить параметры автоматического отслеживания сварного шва.
В процессе передвижения сварочных головок кабели управления, кабели питания и воздушные шланги подаются шкивами, не мешая осуществлению рабочих движений оборудования. Система регенерации флюса работает в независимом режиме и обладает ёмкостью в 50 кг. Сварочная проволока подаётся при помощи катушек. Допускается использование катушек с проволокой массой до 200 кг.
Основные параметры| Параметры | Значения | |
| Допустимые размеры двутавровой балки | Ширина | 200-800 мм |
| Высота | 200-1500 мм/2000 мм/2500 мм | |
| Длина | 2000-15000 мм | |
| Допустимые размеры балки коробчатого сечения | Ширина | 300 ～ 1200 мм |
| Высота | 300 ～ 1200 мм | |
| Расстояние между рельсами | 4000 мм/5000 мм/6000 мм | |
| Длина рельс | 18000 мм (по запросу клиента) | |
| Скорость сварки | 300-600 мм/мин | |
| Макс. скорость перемещения портала | 3000 мм/мин | |
| Способ сварки | Сварка угловым швом | |
| Допустимый диаметр сварочной проволоки | 3.2-5 мм | |
| Допустимый вес катушки со сварочной проволокой | 25-350 кг | |
| Система регенерации флюса | LT-100 (3 кВт) | |
| Привод | Двойной (инверторный) | |
| Способ управления скоростью | Бесступенчатый, частотное регулирование | |
| Питание | AC 380В, 50 Гц, 3 фазы | |
| Мощность | 10.5 кВт (4 м)/10.86 кВт (5м, 6м ) | |
