Цилиндрические разъёмы BC02 (5 контактов)

Цилиндрические разъёмы BC02 (5 контактов)
Цилиндрические разъёмы BC02 (5 контактов)
Цилиндрические разъёмы BC02 (5 контактов)
Запрос цены

Этот трёхфазный разъем переменного тока обладает большой пропускной способностью и превосходной устойчивостью к ультрафиолетовому излучению и высоким температурам, что делает его идеальным для использования при подключении инверторов, последовательно соединённых солнечных панелей средней мощности. Корпус выполнен из высококачественного, импортного материала PA66. Благодаря системе защёлкивающихся замков, гарантированы стабильность и надёжность разъемов.

  • Диапазон мощности: 20 кВт - 30 кВт, трёхфазный
  • Номинальное напряжение: 690 В (ТЮФ(TUV))
  • Номинальный ток: 50 А (10 мм2)
  • Сердечники электродов: 4P PE
  • Переходное сопротивление контактов: ≤5МΩ
  • Степень защиты от воды: IP67 (1 м, 30 мин)
  • Параметры применяемого электрокабеля: 4-16мм2
  • Наружный диаметр кабеля:: 15-24 мм
  • Рабочая температура: -40℃~ 85℃
BC02(H9)
  • Артикул (ТЮФ(TUV), CQC 690В): BC02-5M65-19 (Кабель: 6/10/16мм²)
  • Артикул (ТЮФ(TUV), CQC 690В): BC02-5F65-09(Кабель:6/10/16мм²)
Технические параметры

Общие

Количество контактов 4P PE
Номинальный ток 50А (при использовании провода 10 мм²)
Номинальное напряжение 690 В
Переходное сопротивление контактов: ≤1MΩ
Номинальное импульсное выдерживаемое напряжение 6000В переменный ток (AC)
Категория перенапряжения
Степень загрязнения 2(сопряженный)
Степень защиты от воды IP67 (1 м, 30 мин)
Усилие вставки и изъятия 50~100Н
Класс горючести UL94-V0
Номинальная температура -40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля 2.5/4/6/10/16мм² или 14/12/10/8/6AWG
Наружный диаметр кабеля: 15~24мм
Запорная система Штык

Модель

Тип соединителя «ПАПА»
Тип соединение проводки Винтовой тип
Размер винта M4X0.7(“--”тип)

Стандарты

PPP 59015A:2013 ТЮФ(TUV)- требования по безопасности и контролю
Соответствие требованиям RoHS Да

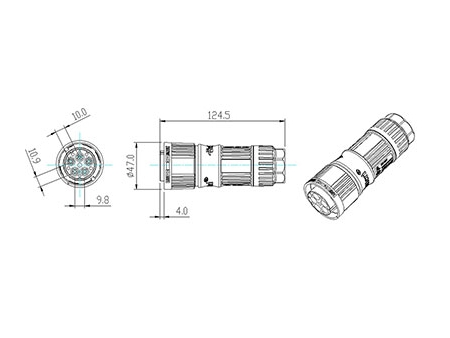

Размеры

Длина 47.0мм
Ширина 47.0мм
Высота 124.5 мм
BC02(H6)
  • Артикул (ТЮФ, CQC 690В): BC02-5M65-16 (Кабель: 2.5/4/6мм²)
  • Артикул (ТЮФ, CQC 690В): BC02-5F65-06(Кабель:2.5/4/6мм²)
Технические параметры

Общие

Количество контактов 4P PE
Номинальный ток 50А (при использовании провода 10 мм²)
Номинальное напряжение 690 В
Переходное сопротивление контактов: ≤1MΩ
Номинальное импульсное выдерживаемое напряжение 6000В переменный ток ( AC)
Категория перенапряжения
Степень загрязнения 2(соединенный)
Степень защиты от воды IP67 (1 м, 30 мин)
Усилие вставки и изъятия 50~100Н
Класс горючести UL94-V0
Номинальная температура -40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля 2.5/4/6/10/16мм² или 14/12/10/8/6AWG
Наружный диаметр кабеля: 15~24мм
Система блокировки Bayonet (Штык)

Модель

Тип соединителя «МАМА»
Тип соединение проводки Винтовой тип
Размер винта M4X0.7(“--”тип)
Фиксированная метрическая резьба M32
Размер вырезов в панели Φ32.3 0.2/0

Материал

Корпус и диэлектрический материал PA66 (25% GF)
Материал контакта: Сплав CuZn
Покрытие контакта Покрытый серебром
Герметизирующая прокладка Силикон (кремний)

Стандарты

PPP 59015A:2013 ТЮФ(TUV) требования по безопасности и контролю
Соответствие требованиям RoHS Да

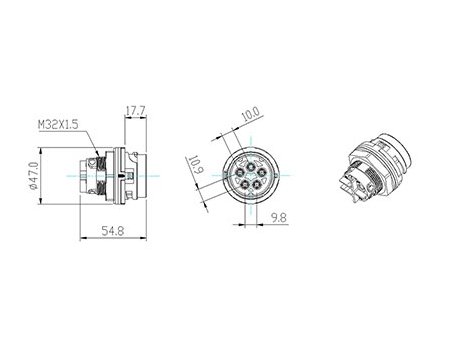

Размеры

Длина 47.0мм
Ширина 47.0мм
Высота 54.8 мм
