Трехконтактные цилиндрические разъёмы BC05 (для микроинвертера)

Трехконтактные цилиндрические разъёмы BC05 (для микроинвертера)
Трехконтактные цилиндрические разъёмы BC05 (для микроинвертера)
Запрос цены

Этот фотоэлектрический разъем AC используется для подключения микро-инверторов и кабельной магистрали. Использование высококачественного инженерного пластика PPO / PC и отличные герметизирующие характеристики обеспечивают надёжность и производительность. Этот фотоэлектрический соединитель также обладает отличной устойчивостью к ультрафиолетовому излучению, солевому туману, высоким температурам, вибрации и ударам.

BC05
  • Сердечники электродов: трёхжильный
  • Номинальное напряжение и ток в основной линии: 300В 30A
  • Номинальное напряжение и ток в ответвлении: 300В 8A
  • Степень защиты от воды: IP68 (1.5 м, 24 ч.)
  • Класс горючести: UL94-V0
  • Сопротивление изоляции: >5MΩ
  • Напряжение изоляции: 1500 В AC (10 мА, 1 мин)
Технические параметры

Общие

Количество контактов 2P PE
Номинальный ток в основной линии 32A (использовать 10AWG/6мм² медный кабель)
Номинальное напряжение в основной линии 300 В
Номинальный ток в ответвлении 12A (использовать 16AWG/1.5мм² медный кабель)
Номинальное напряжение в ответвлении 300В
Переходное сопротивление контактов: ≤5МΩ
Выдерживаемое напряжение мощности и частоты 1500В переменный ток (AC)
Категория перенапряжения
Степень загрязнения 2(сопряженный)
Степень защиты IP68(1.5м, 24ч.)
Усилие изъятия 50~100Н
Класс горючести UL94-V0
Номинальная температура -40℃~ 85℃

Данные о соединении

Параметры применяемого электрокабеля Основная линия: 14/12/10AWG; ответвление: 16/18AWG
Наружный диаметр применяемого кабеля Основная линия: 10~13мм; ответвление: 7~9.5мм
Система блокировки Snap (защелкивающийся замок)
Соединение основной линии нажимной винт
Соединение ответвления Обжатие

Материал

Материал корпуса PPE(PPO) Полифениленоксид
Материал контакта: медно-цинковый сплав
Покрытие контакта Основная линия: покрыта оловом; ответвление: покрыто золотом
Герметизирующая материал силиконовая резина

Стандарты

PPP 59015A:2013 ТЮФ (TUV) стандартное испытание
ANSI/UL6703-2017 CSA стандартное испытание
Соответствие требованиям RoHS Да

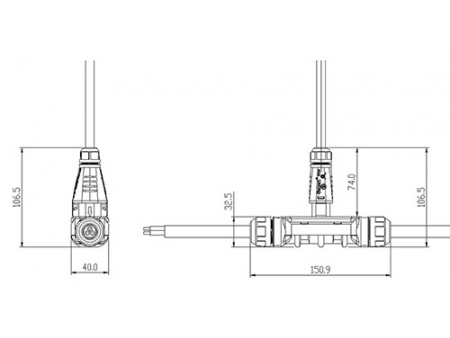

Размеры

Длина 150мм
Ширина 40мм
Высота 110 мм
