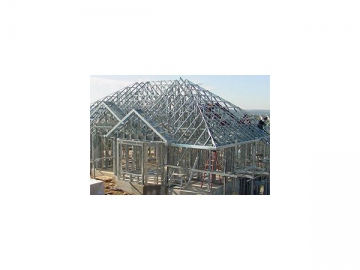

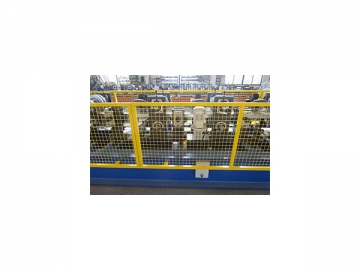

Линия для производства профилей ЛСТК

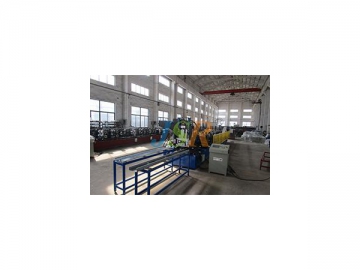

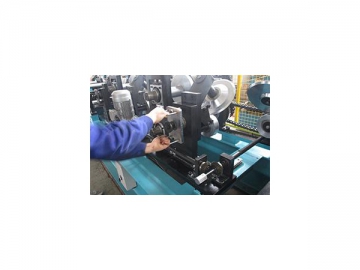

Стандартная профилегибочная линия JSR Machinery может изготавливать C и Z прогоны размером от 100 мм до 300 мм. Перенастройка линии для производства прогонов различных размеров занимает 10 минут. При изготовлении профилей разных размеров прецизионные датчики позволяют быстро выполнять автоматическую перенастройку линии. Переход производства от C-образного к Z-образному профилю занимает 30 минут. Такая быстрота перенастройки производства между различными размерами и типами профилей значительно повышает гибкость производства.
Оборудование для производства Z-образных и C-образных профилей способно производить три различных комплекта перфорационных отверстий. Высокоточные формующие ролики способны прокатывать стальные листы толщиной от 1,5 мм до 3,0 мм на максимальной скорости до 15 м/мин, что отвечает современным требованиям.
Компания JSR Machinery готова изготовить высокопроизводительное и надежное оборудование для производства Z-образных и C-образных профилей на заказ и гарантирует то, что оборудование будет полностью соответствовать всем вашим требованиям к производительности, изготавливаемым размерам профилей, используемому сырью и другим вашим пожеланиям.

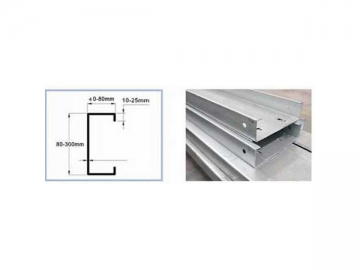

Основной профиль- C-образный профиль: C80-300

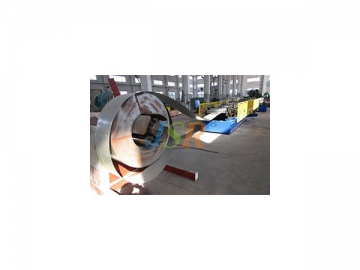

Материал: холоднокатаная сталь в рулоне, оцинкованная сталь в рулоне, горячекатаная сталь в рулоне
Ширина: 80-300мм
Фланец: 40-80мм

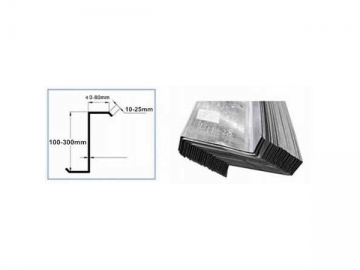

Загиб: 10-25мм - Z-образный профиль: Z100-300
Материал: холоднокатаная сталь в рулоне, оцинкованная сталь в рулоне, горячекатаная сталь в рулоне
Ширина: 100-300мм
Полка: 40-80мм
Подгиб: 10-25мм
- Литые валы диаметром 75 мм, с двутавровыми балками широкого профиля в качестве основы, обеспечивают стабильную работу станка, не деформируясь даже после длительной эксплуатации.
- Формующие ролики изготавливаются на высокоточном станке с ЧПУ. Высокое качество формующих роликов обеспечивает высокую точность изготовления продукции, при этом отклонение высоты профиля ограничивается в пределах 1 мм, а эффективная ширина (охват) – в пределах 5 мм.

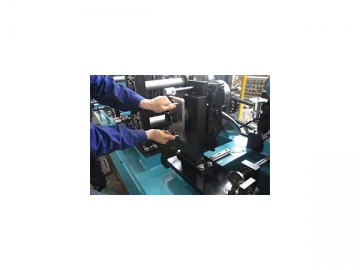

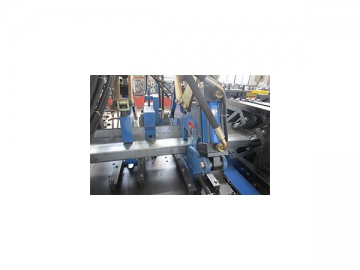

- Режущие инструменты закаливаются для гарантии сохранения их формы и остроты даже после длительной эксплуатации.
- Надежная панель управления с ПЛК от компании Mitsubishi или Siemens отличается простотой управления и высокой точностью работы. После ввода необходимой длины и количества продукции запускается автоматическое производство, с погрешностью длины резки в пределах ± 2 мм.
- Скорость профилирования 10-15м/мин.
| Характеристики линии | |
| Общая масса | около 9000кг |
| Габариты | около 10м × 1.4м × 1.8м (длина × ширина × высота) |
| Окраска | основной цвет: синий |
| предупреждающий цвет: желтый | |
| Используемое сырье | |
| Материал | Оцинкованная листовая сталь в рулонах |
| Толщина листа в рулоне, мм | 1.5-3.0мм |
| Ширина рулона, мм | согласно размеру продукции |
| Предел прочности при разрыве | 235МПа |
| Основные технические характеристики | |
| Кол-во рабочих клетей | 16-18 |
| Диаметр валов | 75мм |
| Скорость прокатки | 10-15м/мин |
| Скорость производства | 4-6м/мин |
| Материал формующих роликов | сталь марки Gcr15, закаленная |
| Материал ножниц | сталь марки CR12, закаленная |
| Система управления | ПЛК и конвертер |
| Мощность | Основной двигатель: 15кВт |
| Двигатель гидравлической установки: 5,5кВт | |
| Электрическое напряжение | согласно требованию заказчика |
