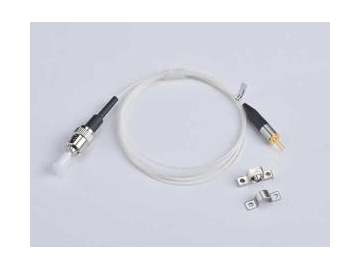

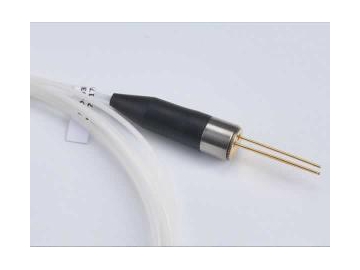

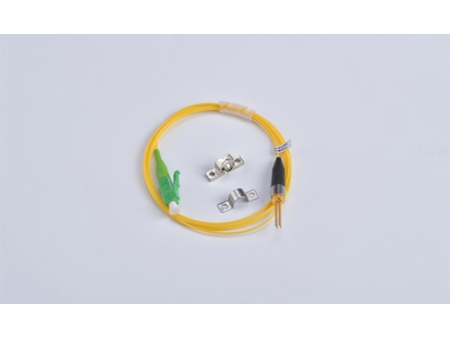

Импульсный лазерный диод FP (для оптического рефлектометра)
Лазерный диод для оптического рефлектометра способен работать в импульсном или непрерывном режиме. Основными достоинствами являются низкий пороговой ток, большая выходная мощность и высокая допустимая нагрузка по току. Данная серия лазерных диодов может поставляться с дополнительным выводом на многомодовое оптоволокно. Помимо оптических рефлекторов импульсные лазерные диоды могут применяться в системах связи и тест-системах, разработанных на основе комбинационного рассеяния.
- Высокая выходная мощность Pf = 60 МВт @ IFP = 400 мА
- Длина волны λC = 1550 нм
- Встроенный монитор PD
- Импульсные условия: Ширина импульса (PW) = 10 μs, Работа = 1%
- Распознавание
- Лазер-дальномер
Параметр | Обозначение | Мин | Макс | Единица измерения |
Импульсный прямой ток | IFP | - | 750 | мА |
Обратное напряжение | VR | - | 2 | В |
Обратное напряжение (монитор PD) | VRM | - | 10 | В |
Обратный ток (монитор PD) | IFPM | - | 2 | мА |
Рабочая температура корпуса | TC | 0 | 60 | ℃ |
Температура хранения | Tstg | -40 | 85 | ℃ |
Температура пайки свинца | Tsld | - | 260(10s) | ℃ |
Относительная влажность (без конденсации) | RH | - | 85 | % |
Параметр | Обозначение | Мин | Типично | Макс | Ед.измерения | Notes |
Прямое напряжение | VFP | - | - | 3.5 | V | IFP = 400 мА, PW = 10 μs, Работа = 1% |
Пороговый ток | Ith | - | 20 | 35 | mA | |
Оптическая выходная мощность от SM-волокна | Pf | 60 | - | - | mW | IFP =400 мА, PW = 10 μs, Работа = 1% |
Центральная длина волны | λc | -N | 1550 | N | nm | PW = 10 μs, Работа = 1% ,N=1/2/3 |
Спектральная ширина | σ | - | - | 1 | nm | RMS (−20dB) |
Время подъема | tr | - | 0.2 | 0.5 | ns | 20-80% |
Время падения | tf | - | 0.2 | 0.5 | ns | 80-20% |
Монитор тока | Im | 0.05 | - | - | mA | VRM = 5V |
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите следующий файл: .)

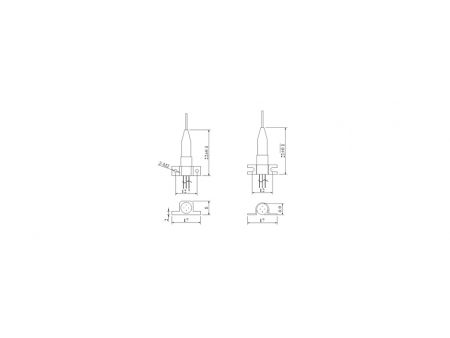

Схема устройства
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный -файл.)

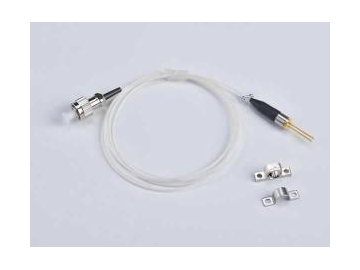

Оптические или электрические характеристикиПараметр | Обозначение | Мин. значение | Стандартное значение | Макс. значение | Ед. измерения | Примечание |
Прямое напряжение | VFP | 3,5 | В | IFP = 400 мА, PW = 10 мкс, нагрузка = 1% | ||
Пороговый ток | Ith | 20 | 35 | мА | ||
Оптическая выходная мощность волокна | Pf | 40 | 60 | мВт | IFP =400 мА, PW = 10 мкс, нагрузка = 1% | |
Средняя длина волны | λc | 1470 | 1490 | 1510 | нм | IFP =400 мА, PW = 10 мкс, нагрузка = 1% |
Ширина спектра | σ | 4 | нм | RMS (−3 дБ) | ||
Время нарастания | tr | 0,5 | 2,0 | нс | 10-90% | |
Время спада | tf | 0,5 | 2,0 | нс | 90-10% | |
Ток мониторинга | Im | 0,05 | 2 | мА | VRM = 5В |
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите следующий файл: или

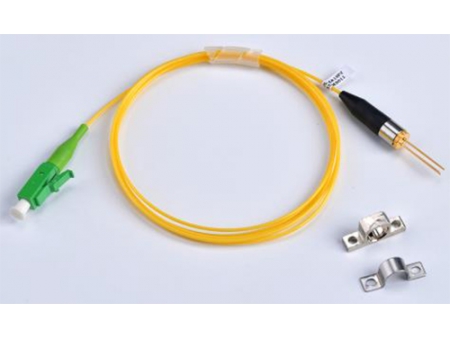

Оптические или электрические характеристикиПараметр | Обозначение | Мин. значение | Стандартное значение | Макс. значение | Ед. измерения | Примечание |
Прямое напряжение | VFP | 3,5 | В | IFP =450 мА, PW = 10 мкс, нагрузка = 1% | ||
Пороговый ток | Ith | 20 | 35 | мА | ||
Оптическая выходная мощность волокна | Pf | 60 | мВт | IFP =450 мА, PW = 10 мкс, нагрузка = 1% | ||
Средняя длина волны | λc | 1530 | 1550 | 1570 | нм | PW = 10 мкс, нагрузка = 1% |
Ширина спектра | σ | 4 | нм | RMS (−3 дБ) | ||
Время нарастания | tr | 0,5 | 2,0 | нс | 10-90% | |
Время спада | tf | 0,5 | 2,0 | нс | 90-10% | |
Ток мониторинга | Im | 0,05 | 2 | мА | VRM = 5В |
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный -файл.)

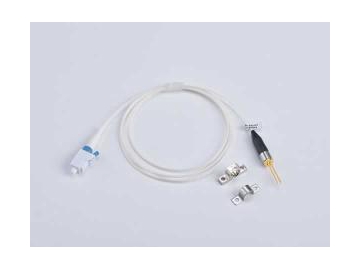

Импульсный лазерный диод 1625 нм для оптического рефлектометра оснащен FP чипом высокой мощности с низким пороговым током. Он способен работать в двух режимах: импульсном и непрерывном. Многомодовое оптическое волокно – опционалльно. Помимо оптических рефлекторов импульсные лазерные диоды могут применяться в системах связи и тест-системах, разработанных на основе комбинационного рассеяния.
Оптические или электрические характеристикиПараметр | Обозначение | Мин. значение | Стандартное значение | Макс. значение | Ед. измерения | Примечание |
Прямое напряжение | VFP | 3.0 | В | IFP = 400 мА, PW = 10 мкс, нагрузка = 1% | ||
Пороговый ток | Ith | 20 | 35 | мА | ||
Оптическая выходная мощность волокна | Pf | 40 | мВт | IFP =400 мА, PW = 10 мкс, нагрузка = 1% | ||
Средняя длина волны | λc | 1620 | 1625 | 1630 | нм | IFP =400 мА, PW = 10 мкс, нагрузка = 1% |
Ширина спектра | σ | 4 | нм | RMS (−3 дБ) | ||
Время нарастания | tr | 0.5 | 2.0 | нс | 10-90% | |
Время спада | tf | 0.5 | 2.0 | нм | 90-10% | |
Ток мониторинга | Im | 0.05 | 2 | мА | VRM = 5В |
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный -файл.)

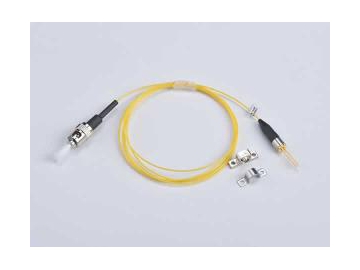

Оптические или электрические характеристикиПараметр | Обозначение | Мин. значение | Стандартное значение | Макс. значение | Ед. измерения | Примечание |
Прямое напряжение | VFP | 3,0 | В | IFP = 400 мА, PW = 10 мкс, нагрузка = 1% | ||
Пороговый ток | Ith | 20 | 35 | мА | ||
Оптическая выходная мощность волокна | Pf | 30 | мВт | IFP =400 мА, PW = 10 мкс, нагрузка = 1% | ||
Средняя длина волны | λC | 1645 | 1650 | 1655 | нм | IFP =400 мА, PW = 10 мкс, нагрузка = 1% |
Ширина спектра | σ | 4 | нм | RMS (−3 дБ) | ||
Время нарастания | tr | 0,5 | 2,0 | нс | 10-90% | |
Время спада | tf | 0,5 | 2,0 | нм | 90-10% | |
Ток мониторинга | Im | 0,05 | 2 | мА | VRM = 5В |
На протяжении многих лет наша компания занимается производством импульсных лазерных диодов для оптических рефлектометров. Помимо данной продукции мы также предлагаем следующие изделия: лазерные диоды с волоконным выводом в корпусе типа «бабочка», лазерные диоды для обнаружения газов, Pin-фотодиоды, красные лазерные диоды и многое другое.
