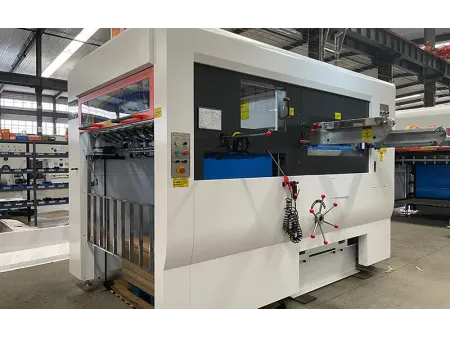

Полуавтоматический плосковысекательный пресс

Запрос цены

Веб-сайт: http://cartonmachine-ru.com/2-3-1-semi-automatic-flatbed-die-cutter.html

Конструкция

Модуль удаления отходов

Высекательный пресс

Электрический шкаф

Цепной привод и конвейерный модуль

Высекательный модуль

Двигатель

Основные компоненты

Модуль подачи и вывода листов

Максимальная высота стопы: до 1400 мм на подаче и до 1250 мм на приеме.
Дисплей по центру машины упрощает контроль процессов в задней части машины.
Система предварительной укладки и пневматический подъемный стол сокращают время подачи материала.
Специальная система для извлечения образца позволяет проверять листы картона без остановки оборудования.

Основной блок

Оснащен автоматической централизованной системой смазки с управлением смазкой главной цепи через HMI.
Запатентованная система амортизации продлевает срок службы оборудования и повышает усилие высечки.
Редуктор прерывистого движения обеспечивает точную приводку и снижает нагрузку на систему штанговых захватов.

Система высечки и транспортировки

Для повышения точности позиционирования высекательная форма фиксируется пневматической зажимной системой.
Электроприводное сцепление стабилизирует цепь при экстренной остановке на высокой скорости.
Плановая смазка главной и вспомогательной цепей происходит под управлением PLC.
Высекательный модуль оснащен защитным окном для поддержания чистоты.
Легкая и прочная пятисекционная система алюминиевых штанговых захватов с цепями Renold (Великобритания) или IWIS (Германия) точно и надежно перемещают листы.
Высекательная плита выдвигается и задвигается на системе воздушной подушки.

Технические характеристики

Модель	BMY-1300	BMY-1500	BMY-1650	BMY-2100
Макс. размер бумаги, мм	1320x980	1510x1120	1670x1200	2100x1600
Мин. размер бумаги, мм	350x450	450x500	500x550	600x600
Макс. размер высечки, мм	1300x960	1490x1100	1650x1180	2050x1550
Мин. размер под захват, мм	8	8	8	10
Макс. давление высечки, Н/см²	350	380²	400	500
Обрабатываемый картон, г/м²	200-2000	200-2000	200-2000	200-2000
Обрабатываемый гофрокартон, мм	10 (макс. толщина)	10 (макс. толщина)	10 (макс. толщина)	10 (макс. толщина)
Макс. скорость высечки, листов/час	5000	5000	4200	3800
Макс. высота стопы на подаче, мм	1400 (от уровня пола)	1400 (от уровня пола)	1400 (от уровня пола)	1400 (от уровня пола)
Макс. высота стопы на приеме, мм	1250 (от уровня пола)	1250 (от уровня пола)	1300 (от уровня пола)	1300 (от уровня пола)
Общая мощность, кВт	15	15	20	25
Вес машины, т	14.5	17	21	30
Габариты (ДxШxВ), мм	4200x4250x2250	4500x4300x2250	5200x4950x2250	6500x5050x2400
