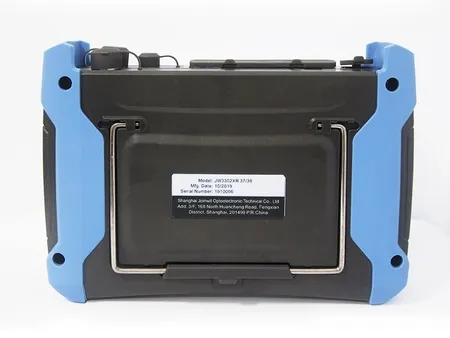

  • Оптический рефлектометр (емкостный сенсорный экран) JW3302XR
JW3302XR
Запросить цену
Особенности
  • Оснащен 7-дюймовым цветным TFT-дисплеем с емкостным сенсорным экраном для интуитивно понятного интерфейса.
  • Максимальный динамический диапазон в 50 дБ обеспечивает надежное тестирование на больших расстояниях.
  • 256 тысяч точек выборки данных позволяет проводить измерения высокого разрешения.
  • Способен тестировать ответвления PON через оптические разветвители с соотношением сторон до 1:128.
  • Поддерживает многофункциональное тестирование для одномодовых (SM) и многомодовых (MM) волокон.
  • Оборудован рефлектометром, картой событий, измерителем оптической мощности (OPM), источником оптического излучения (OLS) и оптическим дефектоскопом (VFL).
  • Автоматическое обнаружение оптического сигнала и система сигнализации защищают рефлектометр во время тестирования оптоволокна в режиме реального времени.
  • Совместимость со стандартами Bellcore GR196 и SR-4731 для передачи протоколов испытаний.
  • Оборудован внешними интерфейсами, включая USB, micro-USB и 10M/100M Ethernet.
  • Питается от перезаряжаемой литиевой батареи, гарантирующей более 8 часов работы.
  • Включает в себя оптические выходные интерфейсы, такие как FC/UPC и SC/UPC, с дополнительными конфигурациями APC.
  • Интерфейс поддерживает несколько языков, включая английский, испанский, французский, немецкий, итальянский, португальский, русский, корейский и другие.
Области применения
Технические характеристики
Максимальный динамический диапазон 50 дБ
Точность определения диапазона ±(0.75 м интервал выборки 0.0025%×тестовое расстояние) (без учета погрешности преломления)
Разрешение выборки 0.05/0.1/0.2/0.5/1/2/4/8/16/32 м
Тестовый диапазон 0.4/0.8/1.6/3.2/6.4/16/32/64/128/256/512 км (одиночный режим)
0.4/0.8/1.6/3.2/6.4/16/ 32 км (многомодовый режим 850 нм)
Длительность импульса 3/5/10/30/80/160/320/640/1280/5120/10240/20480 нс 3/5/10/30/80/160/320/640/1280 нс (многомодовый режим 850 нм)
Максимальные кол-во точек выборки данных 256 000
Линейность 0.03 дБ/дБ
Разрешение потерь 0.001 дБ
Диапазон настройки преломления От 1.00000 до 1.99999 (шаг: 0.00001)
Единицы измерения км/м/килофуты/фут
Дисплей Цветной ЖК-экран TFT с разрешением 800×480 пикселей, 7 дюймов (стандартная конфигурация: емкостный сенсорный экран, дополнительная конфигурация: резистивный сенсорный экран)
Тип оптического разъема FC/UPC (стандартная конфигурация: LC/UPC, SC/UPC, дополнительная конфигурация: ST/UPC)
Языковые настройки Английский, китайский, русский и корейский (свяжитесь с нами для получения консультации о других языках)
Внешние разъемы USB/Micro-USB/10 М и 100 М Ethernet/наушники/microSD
Источник питания Адаптер переменного/постоянного тока: переменный ток 100-240В, 50/60 Гц и 1.5А переменного тока: 17В±3В (2A)
Встроенная литиевая батарея: 11.1 В, 6800 мАч
Время работы от аккумулятора: 8 часов
Потребляемая мощность 10 Вт
Габариты (Д×Ш×В) 252×180×55 мм
Вес Приблизительно 1.8 кг
Условия окружающей среды Рабочая температура: от -10 до 50 ℃ (при работе от аккумулятора: от 5 до 40 ℃)
Температура хранения: от -40 до 70 ℃ (батарея: от -20 до 60 ℃)
Относительная влажность: от 5 до 95% (без конденсата)
Оптический дефектоскоп (опцонально) Измеритель оптической мощности (опционально) Источник оптического излучения (опционально)
Длина волны: 650±20 нм Длина волны излучения: от 1200 до 1650 нм Длина волны: соответствует рефлектометру
Выходная мощность: 2 МВт (типичная) Диапазон мощности: от -60 до 0 дБмВыходная мощность: ≥-5 дБм
Режим работы: Незатухающее колебание/1 Гц/2 Гц Погрешность: ±5% (-25 дБм, незатухающее колебание) Режим работы: Незатухающее колебание/270Гц/1кГц/2кГц
Модель Длина волны излучения Длина волны излучения Динамический диапазон Слепая зона эксперимента Слепая зона аттенюатора
OTDR-SM1 1310/1550 нм Двойная 37/35 дБ 0.5 м 3 м
OTDR-SM2 42/40 дБ
OTDR-SM3 45/42 дБ
OTDR-SM4 50/50 дБ
OTDR-MM 850/1300 нм 26/34 дБ 0.7 м 5 м
OTDR-T1 1310/1490/1550 нм Тройная 37/35/35 дБ 0.5 м 3 м
OTDR-T2 1310/1550/1625 нм (встроенный оптический фильтр)
OTDR-T3 1310/1550/1625 нм (встроенный оптический фильтр) 45/42/42 дБ
OTDR-T4 Одномодовый 1310/1490/1550/1625 нм (встроенный оптический фильтр) Четверная 45/42/42/42 дБ 0.5 м 3 м
OTDR-SM/ MM Одномодовый 1310/1550 нм, многомодовый 850/1300 нм 40/38/26/34 дБ 0.7 м 5 м
