ZKTD использует в своем производстве только экологически чистые, безопасные, долговечные и надежные материалы с заботой об экологии и своих клиентах.
Запрос цены

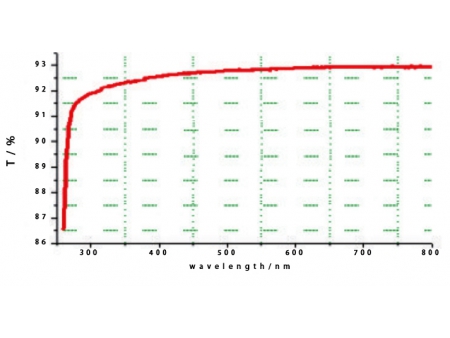

Синтетическое кварцевое стекло имеет такие характеристики, как отличное пропускание ультрафиолетовых лучей, оптическая однородность и отсутствие пузырьков. Размеры кварцевого стекла могут быть выполнены на заказ.
Синтетическое кварцевое стекло серии ZKTD-H подходит для изготовления линз, призм, окон, подложек и различных структурных компонентов в различных областях инфракрасной оптики и интенсивных лазеров. Пожалуйста, свяжитесь с нами для подробной консультации!
| Тип | Пузыри и включения | Оптическая однородность | Содержание гидроксила | Остаточная деформация | Применение | |
| Пузырьковая степень на каждые 100 см3 | ||||||
| DIN ISO 10110 | Полоски | Значение PV | ppm (мкг /г) | нм/см | ||
| ZKTD-H32 | 1/6x0,3 | Без полосок в функциональном направлении | -- | ~20 | < 10 | ИК-приложения, оптическое смотровое окно |
| ZKTD-H33 | 1/2х0,01; без пузырей и включений>0,01 ( мм ) | Без полосок в функциональном направлении | < 5x10-6 | ~5 | < 5 | Полный спектр пропускания, маятниковый язычок с улучшенной стабильностью |
| ZKTD-H34 | 1/2х0,01; без пузырей и включений>0,01 ( мм ) | Без полосок в функциональном направлении | < 2x10-6 | ~1 | < 5 | Мощное лазерное окно, линзы, зеркала |
| ZKTD-H35 | 1/2х0,01; без пузырей и включений>0,01 ( мм ) | 3D материал без полос во всех направлениях | < 2x10-6 | ~1 | < 5 | Полусферический гироскоп, призмы, высокоточные элементы, покрытия |
| Класс материала | Пузыри и включения | Однородность | OH-контент | Остаточная деформация | Применение | |
| Пузырьковая степень на каждые 100 см3 | ||||||
| DIN ISO 10110 | Полоски | Значение PV | ppm ( мкг /г) | нм/см | ||
| ZKTD-H32 | 1/6x0,3 | Полоски в функциональном направлении | -- | ~20 | < 10 | ИК-приложения, оптическое смотровое окно |
| ZKTD-H33 | 1/2х0,01; без пузырей и включений>0,01 мм | Без полосок в функциональном направлении | < 5x10-6 | ~5 | < 5 | Пропускание полного спектра, маятниковый язычок с улучшенной стабильностью |
| ZKTD-H34 | 1/2х0,01; без пузырей и включений>0,01 мм | Без полосок в функциональном направлении | < 2x10-6 | ~1 | < 5 | Мощные лазерные окна, линзы, отражающие зеркала |
| ZKTD-H35 | 1/2х0,01; без пузырей и включений>0,01 мм | 3D материал без полос во всех направлениях | < 2x10-6 | ~1 | < 5 | Полусферические гироскопы, призмы, высокоточные элементы, покрытия |
| Механические данные | ZKTD-H32 | ZKTD-H34 |
| Плотность (г/см3) | 2.203 | 2.201 |
| Модуль упругости (МПа) | 7,25x104 | 7,25x104 |
| Коэффициент Пуассона | 0,17 | 0,17 |
| Прочность на сжатие (МПа) | 1150 | 1150 |
| Прочность на растяжение (МПа) | 50 | 50 |
| Прочность на изгиб (МПа) | 67 | 67 |
| Твердость по шкале Мооса | 5,5~6,5 | 5,5~6,5 |
| Микротвердость | 8000~9000 | 8000~9000 |
| Диэлектрическая проницаемость (ε) | 0-106 Гц | 3x1010 Гц | |
| 3,7 | 3,81 | ||
| Диэлектрическая прочность в кВ/см | 20°С | 500°С | |
| 250-400 | 40-50 | ||
| Угол диэлектрических потерь (tg δ) | 1 кГц | 1 МГц-109 Гц | 3x1010 Гц |
| < 5x10-4 | < 1x10-4 | < 4x10-4 | |
| Удельное сопротивление в Ом·см | 20°С | 100°С | 400°С |
| 1x1018 | 1x1016 | 1x1010 | |
| Удельное сопротивление в Ом·см | 800°С | 1000°С | 1200°С |
| 6,3x106 | 1x106 | 1,3x105 | |
Химический состав
| Элемент | Al | Fe | Ca | Mg | Ti | Ni | Mn | Cu | Li | Na | K | Co | B | Общ |
| ppm | ~0.2 | ~0.09 | ~0.08 | ~0.01 | ~0.02 | ~0.01 | ~0.01 | ~0.01 | ~0.01 | ~0.09 | ~0.05 | ~0.01 | ~0.01 | ~0.60 |
