Вальцегибочный станок с тремя валами 2000мм~6000мм

Запрос цены

О нас: http://platebendmachine.ru/2-3-universal-plate-bending-machine/index.html

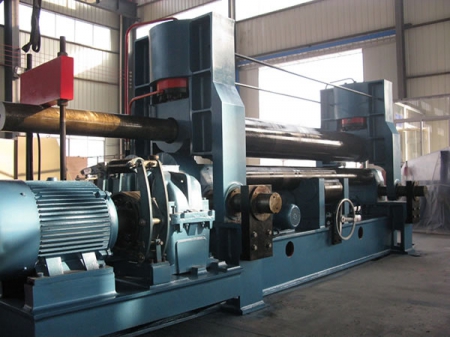

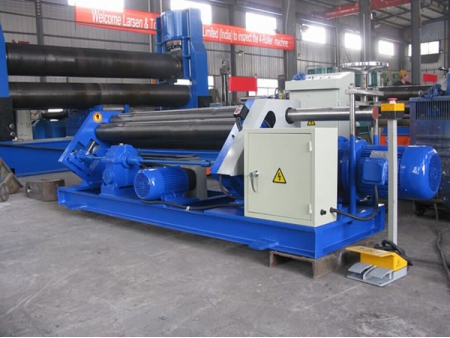

Этот вид универсальных листопрокатных машин с верхним валком обладает функцией предварительной гибки листовго материала, а его с верхним валок может перемещаться вертикально или горизонтально. Когда гидравлическое масло в обоих цилиндрах расположенных на концах верхнего вала подается на поршни, вал движется вертикально, чтобы оказывая давление на лист и деформируя его. Процесс предварительной гибки листа осуществляется горизонтальным движением верхнего вала под действием двигателя и редуктора скорости. Как основные ведущие части, обе нижних валка выполняют вращательное движение, обеспечивая крутящий момент для прокатки листа.

Универсальные прокатные машины с верхним валом могут в предварительную гибку кромки листа с однократной загрузкой. Он может прокатывать цилиндрические, конические, и дугообразные и другие типы заготовок. Для улучшения производительности мы оснастили данное листогибочное оборудование системой PLC.

Стандартные валки выкованы с использованием легированной стали 42CrMo и прошли высокочастотную термическую обработку с твердостью поверхности HRC45 или выше. Валики, особенно верхний имеют профилированную конструкцию для компенсации во время прокатки.

Технические параметры универсальных листогибочных станков с верхним валом

3-валковые листогибочные станки 2000мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
		Предварительной гибки (мм)	Центр (мм)					Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-15x2000	75	12	15	2000	255	150	245	7.5	4	11

3-валковые листогибочные станки 2500мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
Модель	Давление верхнего валка (т)	Предварительной гибки (мм)	Центр (мм)	Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-14x2500	75	10	14	2500	270	150	245	7.5	4	11
W11S-17x2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-20x2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-22x2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-25x2500	190	20	25	2500	380	220	360	22	7.5	4
W11S-30x2500	230	25	30	2500	410	235	380	30	11	4
W11S-33x2500	270	28	33	2500	430	250	400	30	11	4
W11S-36x2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-40x2500	380	35	40	2500	500	275	460	45	22	5.5
W11S-45x2500	430	40	45	2500	520	290	500	55	22	7.5
W11S-60x2500	610	50	60	2500	620	360	650	75	30	15

3-валковые листогибочные станки 3000мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
Модель	Давление верхнего валка (т)	Предварительной гибки (мм)	Центр (мм)	Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-13x3000	75	9	13	3000	290	150	245	7.5	4	11
W11S-15x3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-18x3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-20x3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-22x3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-27x3000	230	22	27	3000	425	235	380	30	11	4
W11S-30x3000	270	25	30	3000	450	250	400	30	11	4
W11S-32x3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-35x3000	380	32	35	3000	500	275	460	45	22	5.5
W11S-45x3000	540	40	45	3000	590	340	610	55	22	11
W11S-38x3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-55x3000	610	45	55	3000	620	360	650	75	30	15
W11S-60x3000	690	50	60	3000	650	380	700	75	30	15
W11S-70x3000	850	60	70	3000	710	420	780	75	37	15

3-валковые листогибочные станки 3500мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
Модель	Давление верхнего валка (т)	Предварительной гибки (мм)	Центр (мм)	Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-18x3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-20x3500	190	15	20	3500	415	220	360	22	7.5	4
W11S-25x3500	230	21	25	3500	440	235	380	30	11	4
W11S-28x3500	270	23	28	3500	470	250	400	30	11	4
W11S-28x3500	320	25	28	3500	500	250	420	37	15	5.5
W11S-32x3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-36x3500	430	30	36	3500	560	290	500	55	22	7.5

3-валковые листогибочные станки 4000мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
Модель	Давление верхнего валка (т)	Предварительной гибки (мм)	Центр (мм)	Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-25x4000	270	20	25	4000	490	250	400	30	11	4
W11S-26x4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-30x4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-32x4000	430	28	32	4000	580	290	500	55	22	7.5
W11S-40x4000	540	35	40	4000	630	340	610	55	22	11
W11S-45x4000	610	40	45	4000	660	360	650	75	30	15
W11S-50x4000	690	45	50	4000	700	390	700	75	30	15
W11S-55x4000	850	50	55	4000	750	420	780	90	37	15

3-валковые листогибочные станки 5000мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
Модель	Давление верхнего валка (т)	Предварительной гибки (мм)	Центр (мм)	Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-40x5000	610	32	40	5000	700	360	650	75	30	15
W11S-36x6000	610	30	36	5000	730	360	650	75	30	15
W11S-45x5000	690	38	45	5000	740	380	700	75	30	15

3-валковые листогибочные станки 6000мм

Модель	Давление верхнего валка (т)	Макс. толщина листа		Ширина листа (мм)	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Межосное расстояние (мм)	Мощность (кВт)
		Предварительной гибки (мм)	Центр (мм)					Мощность привода	Мощность гидравлического насоса	Мощность перемещения
W11S-40x6000	600	35	40	6000	760	380	700	75	30	15

Характеристики стандартного универсального листогибочного станка

Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
Цифровое отображение для всех валков
Сварная рама из высокопрочной стали без напряжений
Все операции управляются независимыми пультами управления
Гидравлическая откидная крышка для удобства снятия цилиндра
Регулировка движения и параллельности валков с панелей

Характеристики дополнительного оборудования для прокатки листового материала

Боковые и центральные опоры для больших диаметров тонколистового металла
Полированные валки
Приспособление для прокатки конусов
Стол подачи материала
Передвижная панель управления
Система охлаждения масла
Автоматическая система смазки
