Редукторы(Редукторы привода лебёдки)
- NB405W3
- NB407W3
- NB410W3
- NB413W3
Высокая производительность

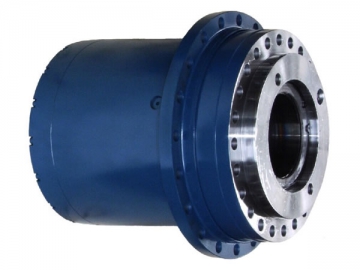

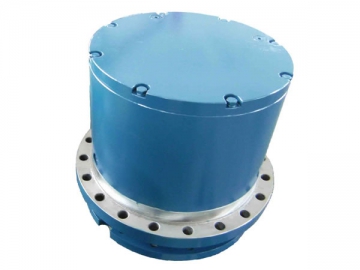

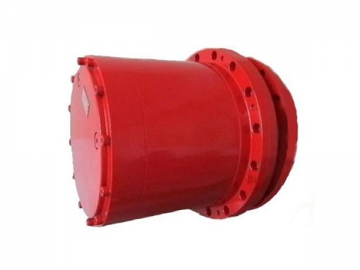

Планетарные редукторы привода лебёдки серии NB400W с легкостью поместится в барабан подъёмника. Производительность редуктора соответствует требованиям стандарта FEM M5 и обеспечивает максимальную частоту вращения в 25 об/мин, что является международным стандартом для самоходных и бортовых кранов.
Редукторы серии NB400W являются идеальным решением для любых задач по подъему грузов с помощью лебедки: наши планетарные редукторы специально разработаны для подъемников лебедочного типа и могут быть укомплектованы гидравлическим или электрическим встраиваемым мотором. Конструкция данных редукторов предусматривает два фланца, расположенные неподалеку друг от друга. Первый фланец закрепляется на раме лебедки, а второй фланец крепится к барабану лебедки. Таким образом, корпус привода служит основой для монтажа барабана.
Характеристики
1. Момент на выходном валу: 1000-280000 Нм
2. Передаточное число: i=5.3-400
3. Устройство опоры: редуктор оборудован вращающимися фланцами корпуса, адаптированными под механизм лебедки.
4. Поддерживаемые двигатели: аксиально-поршневые гидромоторы, орбитальные гидромоторы и другие.
5. Опции для гидравлического мотора: разгрузочный клапан, клапан удержания нагрузки (на заказ).
6. Подшипники: система усиленных подшипников, поглощающих напряжение, прилагаемое кольцевой шестерней.
7. Тормоз: гидравлический (на заказ).
8. Производительность редуктора соответствует требованиям стандарта FEM M5 (T5-L2) по максимальной частоте вращения (25 об/мин).
9. Технические показатели и монтажные размеры редукторов NB400W совпадают с параметрами моделей Rexroth GFT…W и Bonfiglioli 800, что делает их отличной альтернативой данным редукторам.
| Модель | Макс. крутящий момент(Нм) | Передаточное число( i ) | Макс. частота вращения(об/мин) | Тормозящий момент(Нм) |
| 870 | 6.09 | 1000 | 130 | |
| 1300 | 6.2 | 1000 | 270 | |
| 4000 | 12.4-37.1 | 3500 | - | |
| 4000 | 15.4-40 | 3500 | 270 | |
| 7000 | 20-80 | 3500 | 270 | |
| 5500 | 26-57 | 3500 | 280 | |
| 12500 | 23-220 | 3500 | 430 | |
| 13000 | 28-140 | 3500 | 430 | |
| 17500 | 63-136 | 3500 | 430 | |
| 18000 | 38-136 | 3500 | 430-530 | |
| 26000 | 63-136 | 3500 | 530 | |
| 37500 | 62-177 | 3500 | 530 | |
| 42500 | 86-172 | 3500 | 610 | |
| 67000 | 76-186 | 3500 | 1200 | |
| 100000 | 81-215 | 3000 | 1200 | |
| 140000 | 87-255 | 3000 | 2000 | |
| 200000 | 123-365 | 3000 | 2000 | |
| 275000 | 161-306 | 2500 | 3000 |
