Высокая производительность

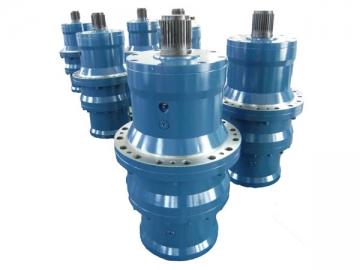

Планетарные редукторы поворота серии NB700S разработаны специально для поворотных приводов. Успешно применяемые для башенных кранов, бортовых и портовых кранов, ветровых генераторных систем и механизмов управления судами, данные поворотные редукторы можно использовать для любых целей, связанных с точным позиционированием. Наши редукторы поворота подойдут для выполнения наиболее требовательных задач при любых условиях окружающей среды.

Конструкция наших поворотных редукторов обеспечивает оптимальный крутящий момент и радиальную нагрузку для надежного зацепления ведущего и ведомого зубчатых колес. Для точности позиционирования, некоторые модели редукторов имеют эксцентричную конструкцию между осью ведущего зубчатого колеса и осью корпуса. Широкий выбор моделей с различными передаточными числами позволяет с легкостью подобрать редуктор в соответствии размерами и типом двигателя, а также целями применения.

Характеристики
1. Момент на выходном валу: 1000-180000Нм
2. Передаточное число: i=3.3-3000
3. Устройство опоры: поворотная опора (с фланцами).
4. Выходной вал: шлицованный или с нарезанной сателлитной шестерней; выходной вал оснащен усиленными подшипниками.
5. Поддерживаемые двигатели: аксиально-поршневые гидромоторы, орбитальные гидромоторы и электромоторы.
6. Опции для гидравлического мотора: разгрузочный клапан, клапан удержания нагрузки, тормоз.
7. Электрический тормоз: типа DC или AC.
8. Гидравлический тормоз: гидравлический парковочный тормоз

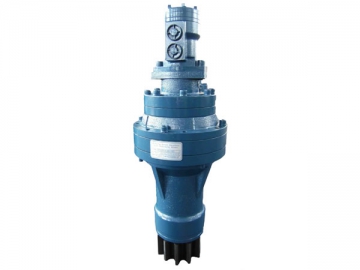

NB705L2

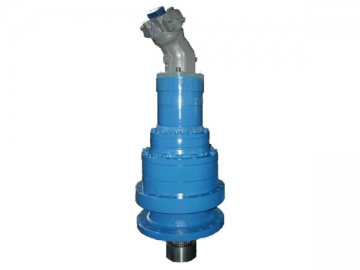

NB706L3 для привода наклона

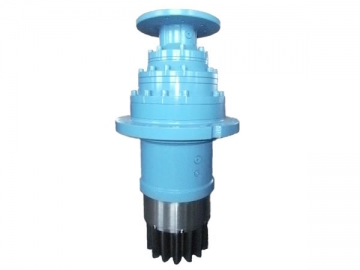

NB709AL

Технические параметры и монтажные размеры редукторов поворота серии NB700L соответствуют моделям от Bonfiglioli серии 700T:

Модель	Макс. крутящий момент (Нм)		Передаточное число ( i )	Макс. частота вращения (об/мин)	Тормозящий момент (Нм)
Модель	Экскаватор	Кран	Передаточное число ( i )	Макс. частота вращения (об/мин)	Тормозящий момент (Нм)
NB700L	1000	1200	3.38-32	3500	50-400
NB701L	1800	2400	3.38-32	3500	50-400
NB703AL	2500	3500	12-175	3500	50-400
NB705AL	5000	6500	12-175	3500	50-400
NB705L	5000	6500	12-175	3500	50-400
NB706AL	7700	12000	13-143	3500	50-1000
NB706L	7700	12000	13-143	3500	50-1000
NB707AL	10500	16500	13-256	3500	50-1000
NB707L	10500	16500	13-256	3500	50-1000
NB709AL	16000	26000	13-256	3500	50-1000
NB709L	16000	26000	13-256	3500	50-1000
NB711AL	32000	45000	14-223	2500	400-3200
NB711L	32000	45000	14-223	2500	400-3200
NB713L	40000	55000	50-276	2500	400-1000
NB715L3	70000	80000	54-242	2500	850-3200

Поворотные редукторы серии NB700L соответствуют по своим параметрам следующим моделям от компании Trasmital Bonfiglioli:

700T1F	701T1F	703T2F	705T2F	705T2L	706T2N	707T2N
709T2N	710T2N	711T2C	711T2F	713T3N	715T3N

NB706S2
NB706S2

Технические параметры и монтажные размеры редукторов поворота серии NB700S соответствуют моделям от Rexroth серии GFB:

Модель	Макс. крутящий момент (Нм)		Передаточное число ( i )	Макс. частота вращения (об/мин)	Тормозящий момент (Нм)
Модель	Экскаватор	Кран	Передаточное число ( i )	Макс. частота вращения (об/мин)	Тормозящий момент (Нм)
NB706S	7700	10000	20-106	3500	400-1000
NB707S	10500	16500	25-134	3500	400-1000
NB709S	16000	26000	20-144	3500	400-1000
NB710S	18000	29000	36-52	3500	400-1000
NB710BS	23000	35000	110-176	3500	400-1000
NB710DS	27800	48500	32-181	3500	400-1000
NB714S	45000	68300	63-187	3000	600-2000
NB715S	65000	93300	63-212	3000	600-2000
NB716S	120000	-	63-1500	2500	600-2000
NB717S	180000	-	63-1500	2000	600-2000

Наши планетарные редукторы, лебёдочные редукторы, редукторы колесного и гусеничного привода могут быть альтернативой следующим моделям от Bosch Rexroth:

GFB09T2	GFB17T2	GFB17T3	GFB24T3	GFB26T2	GFB36T3	GFB40T2
GFB50T3	GFB60T2	GFB60T3	GFB80T3	GFB110T3	GFB110T4

Примечание: Наши планетарные редукторы, редукторы колесного, гусеничного и лебёдочного привода имеют монтажные размеры, абсолютно соответствующие моделям от Bosch Rexroth, и практически идентичные технические показатели. Поэтому наши редукторы станут отличной заменой соответствующим моделям от Bosch Rexroth.
