Редукторы(Редукторы для ветрогенераторов)
Высокая производительность

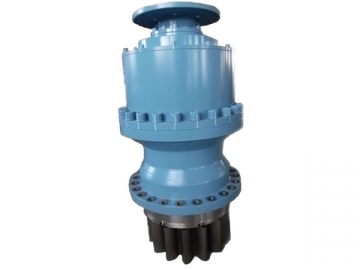

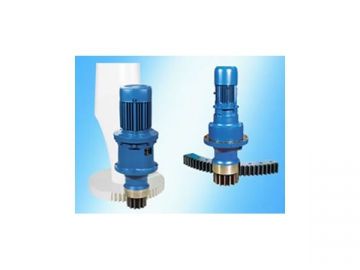

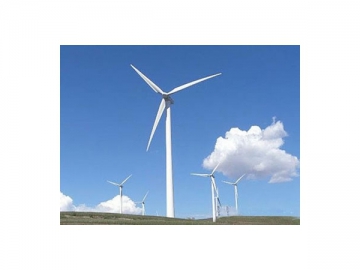

Редукторы привода сгибания и привода наклона серии NB700L4 используются для работы комплектующих ветровых электростанций. Редукторы для ветрогенераторов предназначаются в основном для систем трансмиссии ротора и обтекателя ветровой турбины. Наши планетарные редукторы привода сгибания и привода наклона используются для того, чтобы контролировать шаг лопаток ветровой турбины. Обтекатель, который находится на вершине колонны, соединяется с ротором и вмещает в себе редуктор, электрогенератор, поворотную систему и систему контроля. Чтобы всегда обеспечивать соответствие оси ротора направлению ветра для максимальной эффективности электрогенератора, ветровые турбины оборудуются специальной поворотной системой, которая позволяет обтекателю регулировать свое положение в зависимости от направления и силы ветра. Таким образом, ротор ветрогенератора контролируется поворотной системой, которая включает планетарный редуктор, мотор и электрический тормоз.
Каждый ветрогенератор должен иметь от двух до шести редукторов, в зависимости от его размеров, а его двигатель может быть как электрическим, так и гидравлическим. Чаще всего используются двух- или трехступенчатые редукторы в комплексе с червячным редуктором с входной стороны, или же черырех- / пятиступенчатые редукторы привода сгибания и привода наклона. Вторичные шестерни могут быть как интегрированными, так и вставными.
Характеристики
1. Момент на выходном валу: 1000-80000Нм
2. Передаточное число: i=300-2000
3. Устройство опоры: поворотная опора (с фланцами).
4. Электрический тормоз: типа DC или AC.
5. Выходной вал: шлицованный или с нарезанной сателлитной шестерней; выходной вал оснащен усиленными подшипниками.
6. Поддерживаемые двигатели: электромоторы МЭК.
| 1 | 2 | 3 | 4 | 5 | 6 |
| NB | 706 | L | 4 | 1671 | IEC80B5 |
1. NB: Ningbo planetary gearbox
2. 706: Размеры редуктора, 700, 701, 703...715
3. L: поворотный редуктор
4. 4: Кол-во ступеней, 4...четыре ступени
5. 1671: Передаточное число
6. IEC80B5: Тип мотора
| Модель | Номин. крутящий момент(Нм) | Макс. крутящий момент(Нм) | Передаточное число( i ) |
| 1000 | 2000 | 297--2153 | |
| 2000 | 4000 | 297--2153 | |
| 2500 | 5000 | 278--1866 | |
| 5000 | 10000 | 278--1866 | |
| 8000 | 15000 | 203--2045 | |
| 12000 | 25000 | 278--1856 | |
| 18000 | 30000 | 278--1856 | |
| 35000 | 80000 | 256--1606 | |
| 25000 | 50000 | 329--1420 | |
| 35000 | 80000 | 256--1606 | |
| 50000 | 100000 | 250--1748 | |
| 80000 | 140000 | 269--1390 |
