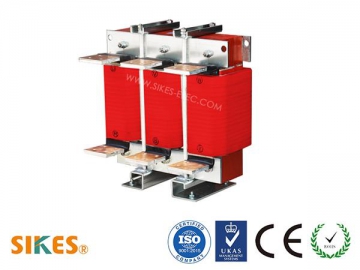

Линейный дроссель переменного тока
Применение
Линейный дроссель переменного тока представляет собой токоограничивающее устройство, которое уставлено на входной стороне провода для защиты провода от влияния кратковременного перенапряжения. Этот реактор можно снижает пиковый ток, повышает коэффициент мощности, задерживает гармонику электрической сети и улучшает форму кривой тока.
Этот линейный дроссель широко применяется в преобразователе частоты, подъемном кране, подъемной лебедке, башенном кране, прокатном оборудовании и т.д.
Спецификация
Номинальное напряжение: 380V/690V/1140V
Рабочая частота: 50/60Hz
Диапазон тока: 5-1600A
Коэффициент реактивного сопротивления: 2% (3%/4%/5% доступно)
Рабочая температура : -25-50℃
Диэлектрическая прочность: стальной сердечник – обмотка 3000VAC/50HZ/5MA, 10S без возникновения электрической дуги
Уровень шума реактора: <65dB ( измерительное расстояние 1 метр от реактора )
Класс защиты: IP00
Уровень изоляции: уровень F/уровень H
Действующий стандарт: GB19212.1-2008,GB19212.21-2007, GB1094.6-2011
Характеристики
1, Линейный дроссель применяет высокоэффективную структуру обмотки, что обеспечивает небольшое сопротивление тока, отличную стойкость при коротком замыкании, и хорошую перегрузочную способность в кратком времени.
2, Реактор применяет композитный изоляционный материал с высокой характеристикой, что обеспечивает надежное свойство при тяжелых условиях.
3, Реактор обладает низкой плотностью магнитного потока и отличной линейностью. Благодаря пропитке в вакууме под давлением, реактор обладает низким уровнем шума.
4, Стальной сердечник применяет холоднокатаный кремнестальной лист, и таким образом, реактор обладает низким уровнем потери, высокой эффективностью и низким повышением температуры.
