Интегрированная пневмоударная буровая установка для открытых работ ZT11/ZT12
Запрос цены
Установка предназначена для вертикального, наклонного и горизонтального бурения взрывных скважин и контурного взрывания в крупных карьерах или при выемке скальных пород. Модель оснащается дизельным двигателем Yuchai или Cummins. Привод компрессора осуществляется напрямую от маховика, а гидротрансмиссии – через вал отбора мощности.

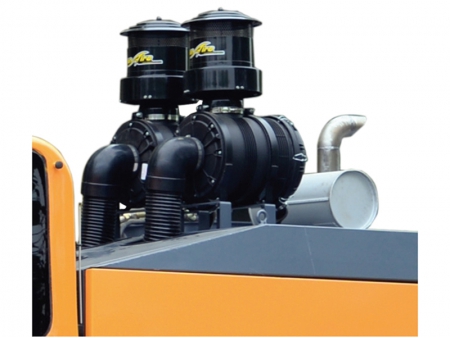

В базовую комплектацию входят автоматическая смена штанг, плавающее шарнирное соединение для защиты резьбы, система смазки става, защита от заклинивания инструмента, сухая система пылеудаления и кабина с кондиционером. Опционально доступны датчики угла наклона и глубины бурения.
Особенности станка Технические характеристики| Модель | ||
| Транспортные габариты (Д×Ш×В) | 9900×2300×3200/3500 мм | 10000×2480×3100 мм |
| Вес | 15000 кг | 16800 кг |
| Твердость бурения | f=6-20 | f=6-20 |
| Диаметр бурения | 90-130 мм | 115-152 мм |
| Клиренс | 355 мм | 430 мм |
| Угол выравнивания | ±10° | ±10° |
| Скорость передвижения | 0-3 км/ч | 0-3 км/ч |
| Проходимость по склону | 25° | 25° |
| Тяговое усилие | 120 кН | 87 кН |
| Макс. крутящий момент | 2500 Н·м | 4000 Н·м |
| Скорость вращения | 0-173 об/мин | 0-130 об/мин |
| Угол поворота стрелы | Влево 18°, вправо 46° | Влево 17°, вправо 46° |
| Компенсационная длина | 1500 мм | 1500 мм |
| Ход вращателя | 4510 мм | 4510 мм |
| Макс. усилие подачи | 37 кН | 39 кН |
| Метод подачи | Двигатель роликовая цепь | Двигатель роликовая цепь |
| Экономическая глубина бурения | 32 м | 32 м |
| Количество штанг | 7 1 | 6 1 |
| Характеристики става | Ø64/Ø76x4000 мм | Ø76/Ø89x4000 мм |
| Двигатель | Yuchai YCA08320-T300 | Cummins QSL8.9-C360-30 |
| Номинальная мощность | 235 кВт | 264 кВт |
| Номинальная скорость | 2200 об/мин | 2100 об/мин |
| Винтовой компрессор | Двухступенчатый, 18 м³/мин / 22 бар | Двухступенчатый, 20 м³/мин / 22 бар |
| Управление движением | Гидравлическое пилотное | Гидравлическое пилотное |
| Управление бурением | Гидравлическое пилотное | Гидравлическое пилотное |
| Защита от заклинивания | Электрогидравлическая | Электрогидравлическая |
| Напряжение | 24 В (пост. ток) | 24 В (пост. ток) |

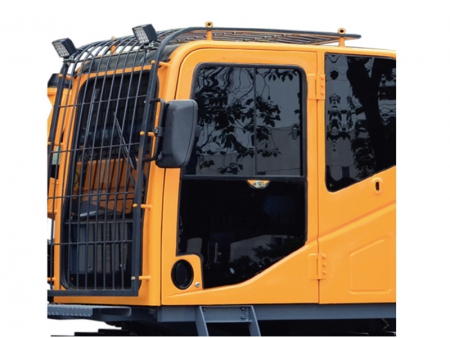

| Безопасность кабины | Соответствие ROPS и FOPS | Соответствие ROPS и FOPS |
| Сиденье | Регулируемое | Стандартное |
| Мультимедиа | Радио | Радио |
