Трехфазный полупроводниковый регулятор напряжения NNT4-4/3875P

Запрос цены

О нас: http://electrical-relay.ru/2018/3-2-8-3875p-three-phase-voltage-regulator.html

Трехфазный полупроводниковый регулятор напряжения NNT4-4/3875P применяется в сфере отопления, например в промышленной котельной установке, стеклоплавильной печи, в печи, нефтехимической промышленности и в станках для производства обуви.

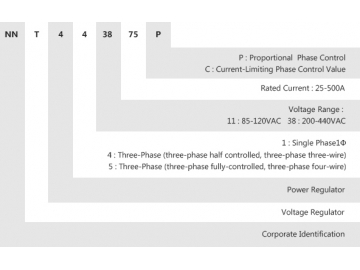

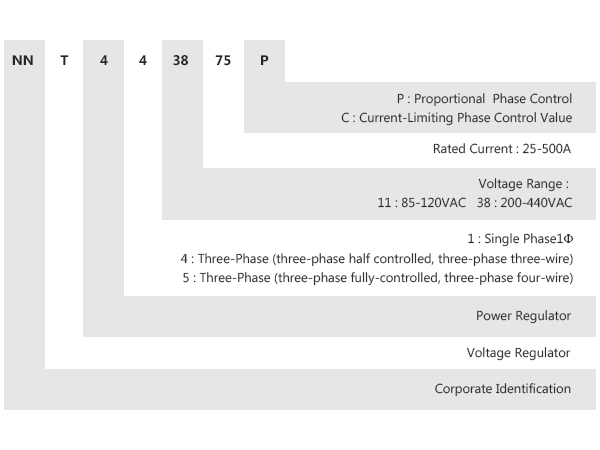

Объяснение обозначений модели

Характеристики трехфазного полупроводникового регулятора напряжения NNT4-4/3875P

Применимое напряжение	11 тип :трехфазное напряжение AC85~120V---50/60Hz
Применимое напряжение	38 тип: трехфазное напряжение AC200~480V---50/60Hz
Ток нагрузки	25A/40A/75A/100A/125A/150A/200A/250A/300A/400A/500A
Вспомогательный источник питания	Рабочий источник питания печатной платы: AC220V±10% 50/60Hz, Терминал управления L/N не имеет нулевого провода. Три фазы четыре провода одновременно соединяют нулевой провод. Если PCB соединяется с основным источником электропитания, то прибор не нуждаестя во вспомогательном источнике питания.
Угол сдвига фазы	Центральная точка 0~150° соединенная треугольником или звездой (HHT4-4) не соединяет провод.
Угол сдвига фазы	Центральная точка 0~175° соединенная звездой (HHT-4-5) соединяет провод.
Сигнал повышенной температуры	Устройство сигнализирует, в случае если температура превышает 75℃.
Сигнал на входе	4~20Ma,0~10V
Условия эксплуатации	Температура -10~55℃; влажность ниже 90%RH
Выдерживаемое напряжение	AC2000 в/1мин.(среди радиатора электропитания)
Изоляционное сопротивление	Выше 20 мОм/500 в(среди радиатора электропитания)

Диаграмма формы выходных сигналов

Выходная величина	Формы выходных сигналов
Режим управления	Выход 10%	Выход 50%	Выход 90%
Регулирование сдвига фаз	http://electrical-relay.com/2018//2018/products/3-2-2-38300p-three-phase-voltage-regulator_02.jpg	http://electrical-relay.com/2018//2018/products/3-2-2-38300p-three-phase-voltage-regulator_03.jpg	http://electrical-relay.com/2018//2018/products/3-2-2-38300p-three-phase-voltage-regulator_04.jpg

Регулирование фазового распределения:
Постоянный контроль пересечений, стабильный выпуск, ампер не дрожит, но каждый полуволновой цикл создает гармоническую волну.

Применимая нагрузка:
Трехфазный полу-контролируемый тип, нагрузка постоянного импеданса, дальняя область инфракрасного спектра, ИК лампа и нагрузка кремне-углеродного стержня

Особенности

Трехфазный регулятор напряжения имеет разный управляющий входной сигнал (4~20MA/0~5V/0~10V/1~5V/2~10V,etc.), и пользователь сам выбирает в соответствии с его требованиями.
Регулятор напряжения имеет режимы ручной регулировки выхода внутреннего и внешнего питания + автоматическая настройка.
Трехфазный регулятор напряжения имеет предохранитель обрыва цепи / короткого замыкания, указатель обрыва цепи (опционально) / индикатор перегрева температуры КУВ (75℃), а так же контакт сигнала тревоги.
Устройство показывает процентное соотношение 0~100% нагрузки выходной мощности.
Время нагрева буфера нагрузки трехфазного регулятора напряжения (около 15 секунд)
В случае если температура КУВ выше положенной или предохранитель выгорает, устройство автоматические прекращает работу, и только после выявления неисправностей устройством восстанавливается процесс работы.
Трехфазный регулятор напряжения оснащён встроенным предохранителем для предотвращения поломки КУВ, предохранитель просто демонтируется.
Регулятор напряжения имеет высокоэффективный радиатор, который осуществляет быстрое рассеивание тепла и имеет хорошую теплоотдачу.
Частота питающей сети имеет функцию автоматического контроля, доступный параметр 50~60Гц и нет необходимости в переключателе.

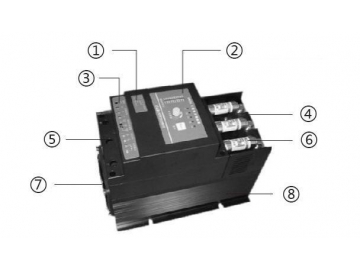

1. Спецификация изделия, 2. Функции управления, 3. Маркировка, 4. Маркировка управляющего сигнала, 5. Источник электросети, 6. Защитная крышка нагрузки, 7. Предохранитель, 8. Осевой вентилятор и радиатор

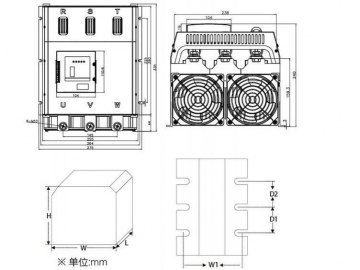

Корпус и установочный размер

Ток A	Размер корпуса			Постоянный размер			Винт	Метод охлаждения
Ток A	Длина Д	Ширина Ш	Высота В	D1	D2	W1	Винт
25	150	130	164	80	0	116	M5,M6	Естественное термосифонное охлаждение
40	150	130	164	80	0	116	M5,M6	Принудительное охлаждение
75	218	130	168	112	0	116	M5,M6
100	218	130	168	112	0	116	M5,M6
125	285	148	210	170	0	137	M8
150	285	148	210	170	0	137	M8
200	285	148	210	170	0	137	M8
250	335	275	240	112	112	265	M8,M10
300	335	275	240	112	112	265	M8,M10
※Выше 400A изготавливается на заказ.
