Концевая термоусадочная муфта для 1, 2-х и 3-х жильного кабеля 10 кВ

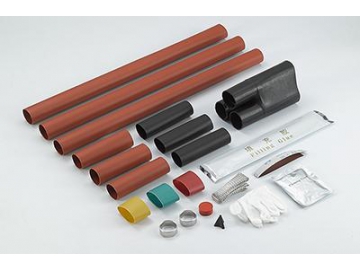

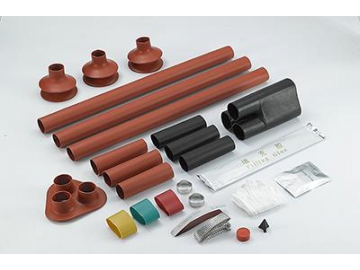

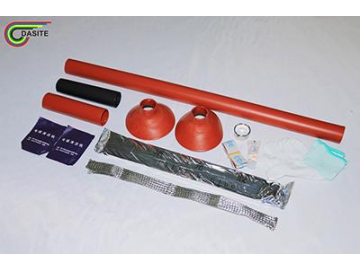

Комплект термоусадочных муфт
Концевая термоусадочная (термоусаживаемая) муфта для кабеля с уровнем напряжения до 15 кВ производится из этиленпропиленового каучука (EDPM), характеризуется термостойкостью и долговечностью и может использоваться в суровых условиях окружающей среды. Клеевой слой обеспечивает высокий уровень изоляции.

Данная модель концевой термоусадочной (термоусаживаемой) муфты подходит для зашиты изоляции внешнего кабеля с уровнем напряжения от 6 до 15 кВ.

Образец

Концевая термоусадочная (термоусаживаемая) муфта для 1 жильного внутреннего кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
NSY-10 /1.1	25-50
NSY -10 /1.2	70-120
NSY -10 /1.3	150-240
NSY -10 /1.4	300-500

Концевая термоусадочная (термоусаживаемая) муфта для 1 жильного внешнего кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
WSY -10 /1.1	25-50
WSY -10 /1.2	70-120
WSY -10/1.3	150-240
WSY -10/1.4	300-500

Концевая термоусадочная (термоусаживаемая) муфта для 3-х жильного внутреннего кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
NSY-10/3.1	25-50
NSY -10/3.2	70-120
NSY -10/3.3	150-240
NSY -10/3.4	300-500

Концевая термоусадочная (термоусаживаемая) муфта для 3-х жильного внешнего кабеля

Модель и параметры	Площадь поперечного сечения (мм2)
WSY -10/3.1	25-50
WSY -10/3.2	70-120
WSY -10/3.3	150-240
WSY -10/3.4	150-240

Технические характеристики

Характеристика испытания	Значение
Испытание на выдерживаемое напряжение промышленной частоты в условиях повышенной влажности (снаружи)	35 кВ, 1мин
Испытание на выдерживаемое напряжение промышленной частоты в сухом состоянии (внутри)	39 кВ, 5мин
Испытание для определения выдерживаемого напряжения	95 кВ 1.2/50 мкс, 10 раз
Измерение частичных разрядов	≤10pc(1.73u)
