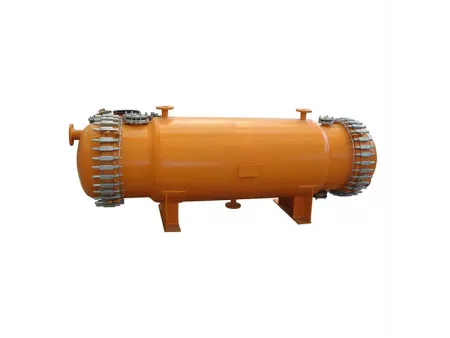

Кожухотрубный теплообменник эмалированный имеет высокую тепловую эффективность, небольшой объем и широкий диапазон применения. Теплообменник данного типа может использоваться для нагрева и охлаждения агрессивных сред.

Основные характеристики

Эмалированный кожухотрубный (кожухотрубчатый) теплообменник предназначен для передачи части тепла от горячего теплоносителя к холодному. Скорость теплообмена в наших теплообменниках на 30% выше по сравнению со стандартными типами.
Имеет широкий спектр применения в химической промышленности, выступая в качестве нагревателя, охладителя, конденсатора, испарителя и ребойлера.
Кожухотрубный теплообменник с эмалированным покрытием отлично подходит для испарения, нагрева, конденсации и охлаждения коррозионно-активных материалов. Он отличается высокой эффективностью, компактностью и долговечностью.
В зависимости от требований заказчика корпус теплообменника может быть изготовлен из нержавеющей стали.

Технические характеристики

	Сторона оболочки	Сторона колонны	Рубашка
Расчетное давление (Мпа)	-0.1/0.4	-0.1/0.4	-0.1/0.4
Расчетная температура (℃)	-19/200	-19/200	-19/200

Спецификации	Длина теплообменных трубок (мм)	Количество теплообменных трубок	Площадь теплообмена трубки (м²)	Площадь теплообмена рубашки (м²)	Общая площадь теплообмена (м²)	Общая длина (мм)
Φ219	900	7	0.75	0.48	1.23	-1650
Φ273	900	13	1.4	0.6	2.0	-1660
Φ325	900	19	2.04	0.61	2.65	-1700
Φ325	1100	19	2.5	0.82	3.32	-1900
Φ400	1100	31	4.07	1.16	5.23	-2125
Φ400	1300	31	4.81	1.42	6.23	-2325
Φ450	1100	42	5.52	1.32	6.84	-2140
Φ450	1300	42	6.52	1.61	8.13	-2340
Φ500	1300	55	8.54	1.64	10.18	-2360
Φ500	2000	55	13.13	2.77	15.9	-3060
Φ600	2000	73	17.42	3.44	20.86	-3170
Φ700	2000	109	25.94	4.16	30.1	-3245
Φ800	2000	151	35.93	4.79	40.72	-3270

Применение

Применение в ребойлере
Применение в реакторе
