Линия для производства спиральношовных сварных труб большого диаметра

Запрос цены

О нас: http://pipemakingmachines.ru/2019/1-12-erw-api-tube-mill-273mm-508mm.html

Краткое описание
Данная трубосварочная линия предназначена для производства спиральношовных труб из низкоуглеродистой и низколегированной стали методом дуговой сварки под флюсом. Оборудование позволяет изготавливать трубы большого диаметра из узкого стального штрипса.

Применение спиральношовных сварных труб
1. Транспортировка жидкостей (воды, канализационных стоков)
2. Транспортировка газов (угольного газа, природного газа, пара)
3. Сооружение металлоконструкций (при строительстве мостов, доков, автомобильных дорог и т.д.)

Технологический процесс
Погрузка рулона→размотка рулона→правка→поперечная резка и сварка концов штрипса→резка дисковым ножом→обжатие боковой кромки→главный привод→предварительная гибка→формование валками→внутренняя сварка→наружная сварка→поперечная резка→вытягивание→торцевание и снятие фаски→гидростатическое испытание→сбор готовой продукции

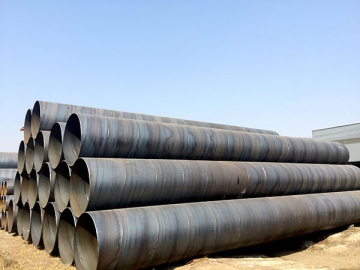

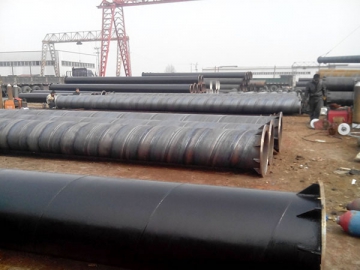

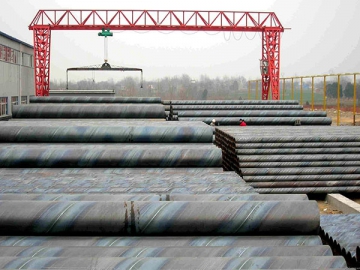

Готовые трубы

Технические параметры

Модель	Диаметр трубы (мм)	Ширина рулона (мм)	Толщина штрипса (мм)	Масса рулона (т)	Потребляемая мощность (кВт)	Ориентировочная занимаемая площадь (м)
RFT-400	Φ219~Φ426	400~750	5~8	10	150	20×96
RFT-500	Φ219~Φ529	400~800	5~10	15	180	20×96
RFT-600	Φ219~Φ630	450~1050	5~12.7	15	190	20×96
RFT-700	Φ219~Φ720	500~1250	5~12.7	15	210	24×108
RFT-800	Φ219~Φ820	500~1300	6~12.7	20	220	24×108
RFT-1000	Φ219~Φ1020	500~1300	6~12.7	20	220	24×108
RFT-1400	Φ325~Φ1420	500~1560	6~18	30	410	26×126
RFT-1600	Φ426~Φ1620	500~1560	6~20	30	410	26×126
RFT-1800	Φ508~Φ1820	1100~1600	8~25.4	30	510	30×180
RFT-2000	Φ508~Φ2020	1200~2000	8~25.4	40	530	30×180
LH-2400	Φ508~Φ2400	1200~2000	8~25.4	40	530	30×180
LH-3000	Φ508~Φ3000	1200~2000	8~25.4	40	530	30×180

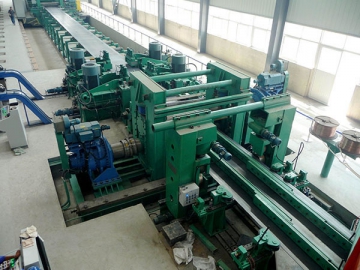

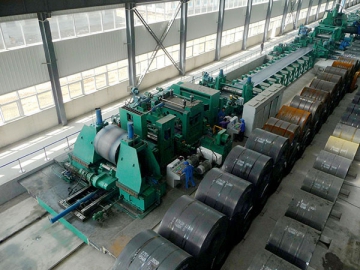

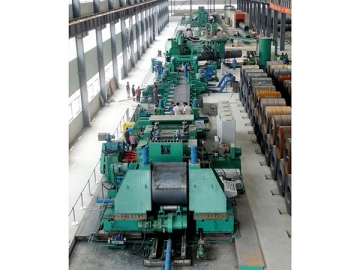

Основные компоненты производственной линии
1. Разматыватель
2. Правильный стан
3. Транспортировочный узел
4. Система поперечной резки и сварки концов штрипса
5. Дисковые ножницы
6. Транспортёр
7. Направляющее устройство
8. Прокатный стан
9. Передний мостик
10. Аппарат внутренней/наружной сварки
11. Задний мостик
12. Летучая пила
13. Подземные компоненты
14. Гидравлическая система
15. Электрическая система
16. Аппарат внутренней/наружной сварки
17. Аппарат стыковой сварки
18. Система плазменной резки
19. Система переработки флюса
20. Аппарат для торцевания и снятия фаски
21. Установка для гидростатического испытания
22. Вспомогательное оборудование

Дополнительные данные
Состояние оборудования: новое, качество класса "А"
Размер: по запросу заказчика
Питание: 220В/380В/415В/460В, 50/60 Гц, 3 фазы (по требованию заказчика)
Необходимое количество операторов: 5-9 человек
Масса оборудования: 80-800 т
Габариты (Д*Ш*В): приблиз. 150-600 x 6-15 x 2-3 м
Транспортировка: от четырёх до шестидесяти 40-футовых контейнеров
Цвет исполнения: синий/белый/зеленый (или по требованию заказчика)
Место производства: Чжэцзян, КНР
Упаковка: стандартная экспортная упаковка
