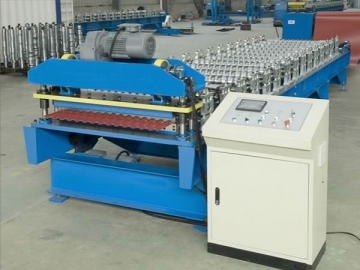

Характеристики и преимущества
1. Полностью автоматическая линия для серийного производства гофрированного профнастила, имеющего широкий спектр применений (в качестве панелей облицовки и кровли, настила для пола и т.д.)
2. Производительность: 20/30/40-45/60 м/мин (опционально). Благодаря отрезному устройству непрерывного действия и автоматическому листоукладчику производственная линия способна работать со скоростью до 60 м/мин.
3. Платформа кассетного типа для быстрой замены прокатных валков.
4. Запатентованная конструкция, маркировка CE, соответствие европейским стандартам качества.
5. Оборудование для производства стандартных типов гофролиста всегда доступно в наличии и может быть незамедлительно отправлено заказчику.

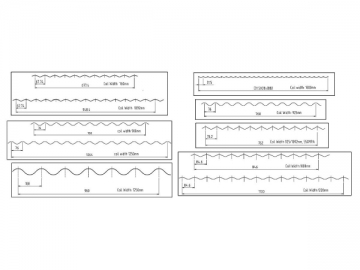

Чертёжи наиболее распространённых типов гофролиста

Чертёжи наиболее распространённых типов гофролиста

Последовательность производственного процесса
Погрузка рулона (опционально) → разматывание рулона (пассивное/автоматическое) → предварительная резка (опционально) → подача и выравнивание листа → нанесение защитного покрытия (опционально) → профилирование → поперечная резка (гидравлический/электрический привод) → выход готового изделия на рольганг/автоматическая укладка листов в стопы (опционально)

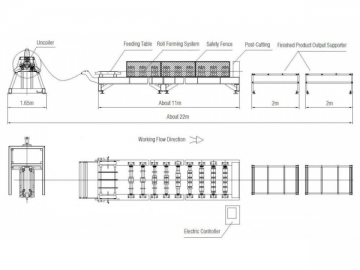

Схема оборудования

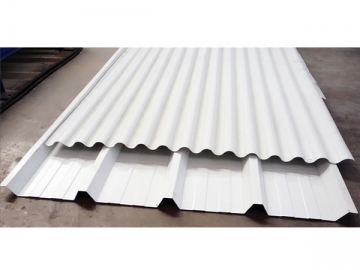

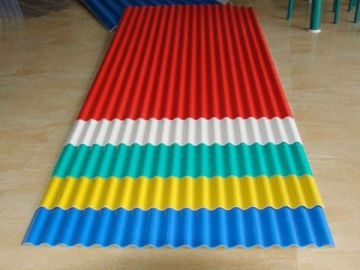

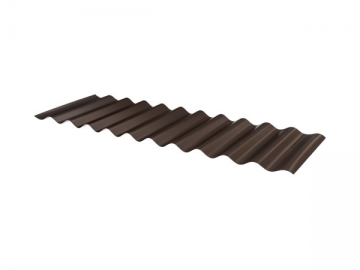

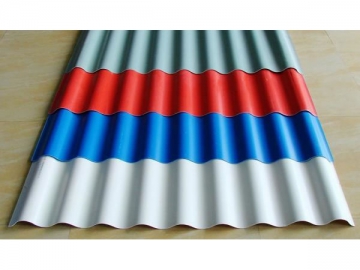

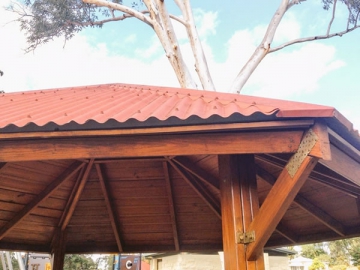

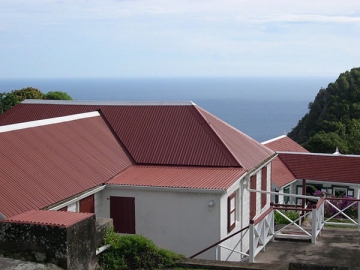

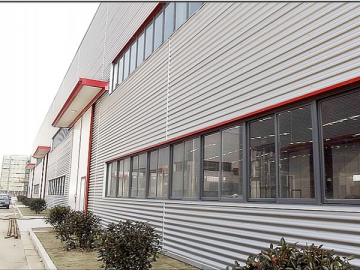

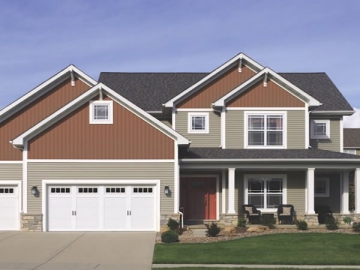

Применение готовых изделий

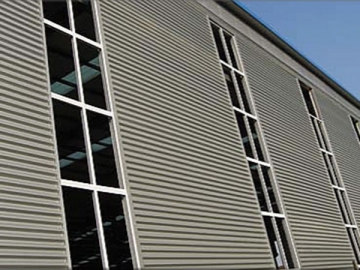

Гофрированные металлические листы идеально подходят для облицовки крыш и наружных стен, поскольку обладают привлекательным внешним видом и превосходными физико-механическими свойствами.

Требования к сырью
Тип сырья: окрашенная/нержавеющая/оцинкованная листовая сталь, листовой алюминий
Толщина листа: 0.3-0.6 мм
Предел текучести материала: 230-300/350/550-675 МПа (опционально)
Ширина листа: 1200/1220/1250 мм

Компоненты линии профилирования металла и их параметры
1. Разматыватель: 5 т/10 т/15 т, электрический привод/гидравлический привод/пассивная размотка (опционально)
2. Система нанесения защитного покрытия: опционально
3. Станция предварительной резки: опционально
4. Система смазки: не требуется

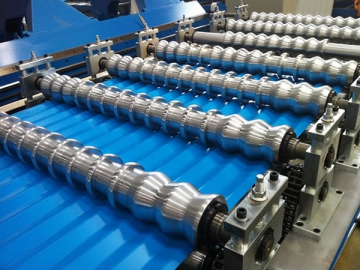

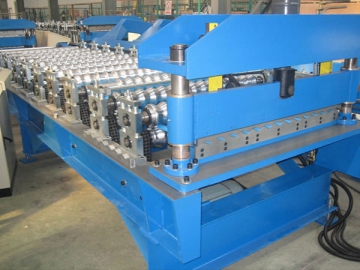

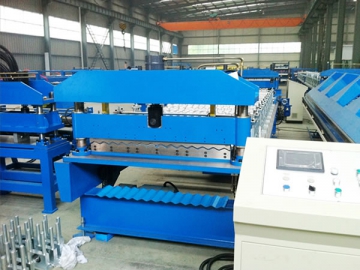

5. Профилегибочная машина: 20/30/45/60 м/мин (опционально)
6. Защитная решетка: опционально
7. Отрезная станция: электрический привод/гидравлический привод (опционально)
8. Приёмный механизм: выходной рольганг/автоматический укладчик листов (опционально)
Автоматический укладчик листов: продольный/поперечный (опционально)
9. Гидравлическая система: привод разматывателя/привод отрезной станции
10. Электрическая система управления: MITSUBISHI/SIEMENS/AMS (опционально или под заказ)

Основные параметры
Состояние оборудования: новое, качество класса "А"
Форма готового изделия: по требованию заказчика
Необходимое количество операторов: 1-2 человека
Питание: 220В/380В/415В/460В, 50/60 Гц, 3 фазы (по требованию заказчика)
Масса оборудования: около 15 т
Габариты (Д*Ш*В): около 25*3*2 м
Транспортировка: один 40-футовый контейнер ( один 20-футовый контейнер)
Цвет исполнения: синий/белый (или по требованию заказчика)
Место производства: Чжэцзян, КНР
Упаковка: стандартная экспортная упаковка
