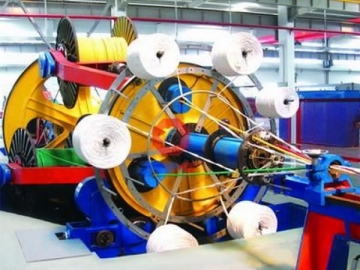

Машина для скрутки кабеля
Применение
Машина для скрутки кабеля предназначена для изготовления средне- и низковольтных кабелей и проводов, телефонных, сигнальных кабелей и т.д.
Основные характеристики
1. Данное кабельное оборудование отличается высокой экономической эффективностью.
2. Крутильная машина может осуществлять скрутку с откруткой и предварительную скрутку.
3. Оборудование оснащено системой управления ПЛК, которая позволяет регулировать шаг скрутки и синхронизировать скорость крутильной машины и приёмного барабана.
4. Тяговое устройство гусеничного типа приводится в действие отдельным двигателем.
5. Машину можно укомплектовать лентообмоточным устройством или станком для наложения кабельной брони.
| 1. Крутильная клеть | 1 комплект |
| 2. Держатель калибра | 1 комплект |
| 3. Лентообмоточное устройство | 1 комплект |
| 4. Станок для наложения кабельной брони | 1 комплект |
| 5.Устройство для измерения длины | 1 комплект |
| 6. Тяговый барабан | 1 комплект |
| 7. Безвальный приёмный барабан | 1 комплект |
| 8. Система трансмиссии | 1 комплект |
| 9. Электрическая система управления | 1 комплект |
| 10.Защитное ограждение | 1 комплект |
| Размер барабана(мм) | Макс. скорость вращения (об/мин) | Диаметр жилы кабеля (мм) | Нагрузочнаяспособность (кг) | |||||
| 6B | 12B | 18B | ||||||
| Ø400 | 150 | 131 | 115 | Ø1.0~Ø2.5 | 100 | |||
| Ø500 | 123 | 109 | 96 | Ø1.5~Ø6.0 | 200 | |||
| Ø630 | 100 | 87 | 77 | Ø2.0~Ø10.0 | 300 | |||
| Размер барабана(мм) | Макс. скорость вращения (об/мин) | Диаметр жилы кабеля (мм) | Нагрузочнаяспособность (кг) | |||||
| 3B | 6B | (1 3)B | (1 1 3)B | |||||
| Ø1000 | 40 | 40 | | | Ø5.0~Ø20.0 | 2000 | ||
| Ø1250 | 32 | 32 | 32 | 32 | Ø6.0~Ø25.0 | 3000 | ||
| Ø1600 | 21 | 21 | 21 | 21 | Ø10.0~Ø35.0 | 4000 | ||

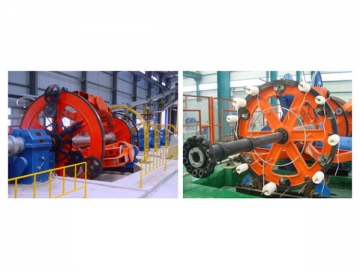

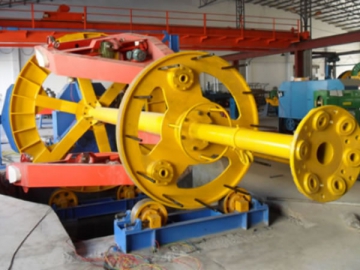

Вас может также заинтересовать: крутильная машина планетарного типа, крутильная машина сигарного типа
