MICRO-T400
Сверхточный токарный станок с ЧПУ с биением шпинделя ≤0.2 мкм для создания деталей с округлостью ≤0.5 мкм и шероховатостью поверхности Ra≤0.02 мкм
Токарный станок с ЧПУ MICRO-T400 построен по схеме с одним шпинделем и минералополимерной станиной наклонного типа с компактной компоновкой. В конструкции применены технологии встроенного шпинделя со статическим давлением, гидростатические направляющие, гидростатическая задняя бабка и высокоточные приводные системы (сверхточные шарико-винтовые пары или линейные двигатели). Все узлы установлены на станине с повышенной вибро- и деформационной устойчивостью. Высокоточный токарный станок с ЧПУ способен обрабатывать закаленные материалы твердостью 58-68 HRC и предназначен для аэрокосмической отрасли, производства оптики, подшипников, шарико-винтовых пар, гидравлики, автомобилестроения и для производства пресс-форм.
Особенности
- Внутри токарного станка используется высокоточная итальянская серворевольверная головка с ускоренной индексацией инструмента. Точность позиционирования головки достигается за счет торцевого зубчатого соединения с гидравлическим зажимом, обеспечивающим нулевой люфт, отсутствие износа и низкий уровень шума.
- Гидростатический шпиндель имеет биение <0.2 мкм и высокую статическую жесткость, значительно превосходя точность обычных шпинделей на подшипниках качения. Высокоточный токарный станок с ЧПУ модели MICRO-T400 достигает округлости ≤0.5 мкм и шероховатости поверхности Ra ≤0.02 мкм заготовки, предлагая широкие возможности для точения твердых компонентов, высокоточного точения и выполнения задач по шлифовке точением.

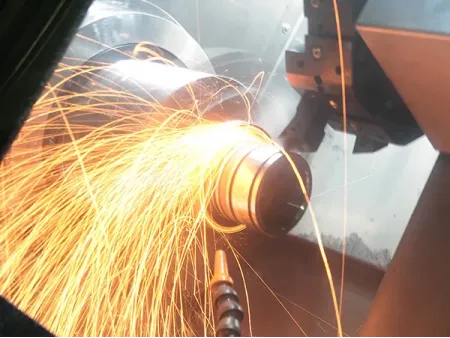

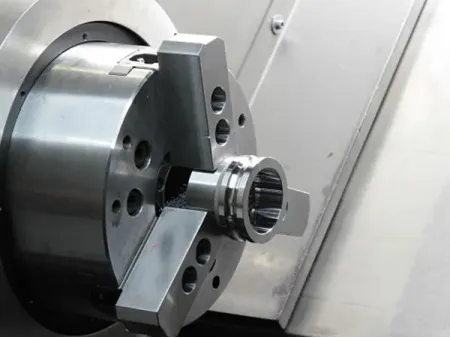

Примеры обрабатываемых изделий
Технические характеристики
| Макс. диаметр обрабатываемой заготовки над станиной, мм | 400 |
| Макс. диаметр обработки (дисковые детали), мм | 300 |
| Макс. диаметр обработки (валы), мм | 150 |
| Макс. длина обрабатываемой заготовки | 320 |
| Макс. масса обрабатываемой детали (включая оснастку), кг | 80 |
| Диаметр патрона, мм | 200 (8 дюймов) |
| Мощность шпинделя, кВт | 18.4 |
| Частота вращения шпинделя, об/мин | 100–4000 |
| Биение шпинделя, мкм | < 0.2(0.1) |
| Номинальный крутящий момент, Н·м | 42–47 |
| Ход по оси X, мм | 200 |
| Ход по оси Z, мм | 350 |
| Точность позиционирования по осям X/Z, мкм | 3 (дополнительно 1) |
| Повторяемость по осям X/Z, мкм | 1.5 (дополнительно 0.2) |
| Система ЧПУ | FANUC Oi-TF Plus (дополнительно GSK) |
