Электродвигатели с полым валом для гидравлических насосов
Запрос цены
Посмотреть видео
Электродвигатель с полым валом был специально разработан для привода гидравлических насосов и играет решающую роль в гидравлических системах, требующих точного управления и высокой производительности.
Особенности
- Конструкция внутреннего вала: Двигатель с полым валом имеет удобную конструкцию внутреннего вала, позволяющую напрямую подключать его к гидравлическому насосу без необходимости в дополнительных соединениях. Это упрощает монтаж, экономит пространство и снижает уровень шума и выделяемого тепла.
- Высокоточная посадка: Сопрягаемые поверхности двигателя и насоса обрабатываются на высокоточных станках с ЧПУ, что дает им большую соосность. Это не только повышает эффективность, но и снижает требования к техническому обслуживанию.
- Простая и эффективная конструкция: Оптимизированная специально для гидравлических насосов конструкция предлагает пользователям высокую эффективность, низкий уровень шума и пригодность для длительной работы.
Да, крутящий момент можно регулировать, изменяя давление в системе или используя двигатели с регулируемым рабочим объемом. Мы можем предоставить двигатели с регулируемым рабочим объемом и порекомендовать клапаны или регуляторы давления для достижения желаемой производительности.

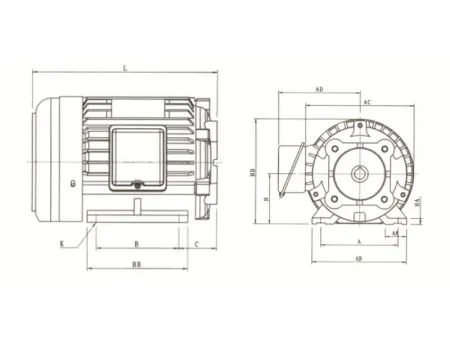

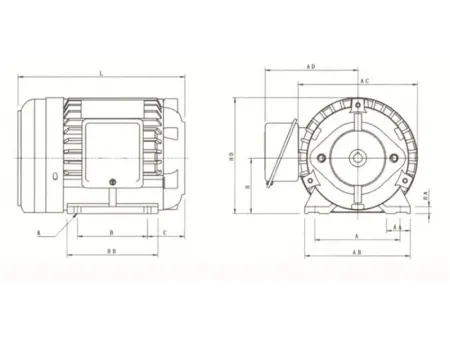

- Схема двигателя 1
- Схема двигателя 2
- Схема двигателя 3
Единицы измерения: мм
4P | 6P | Рама | Кол-во фаз | Номер схемы | A | AA | AB | AC | AD | B | BB | C | H | HA | HD | K | L | Масса нетто (кг) | |
1/2 | 1/4 | 80 | Трехфазный | Схема 1 | 125 | 35 | 155 | 175 | 138 | 100 | 130 | 51 | 80 | 10 | 170 | 10 | 230 | 13 | |
1 | 1/2 | 80 | Трехфазный | 125 | 35 | 155 | 175 | 138 | 100 | 130 | 53.5 | 80 | 10 | 170 | 10 | 235 | 15,5 | ||
2 | 1 | 90L | Трехфазный | 140 | 40 | 175 | 196 | 147 | 125 | 156 | 52 | 90 | 11 | 190 | 12 | 270 | 23,5 | ||
3 | 2 | 100L | Трехфазный | Схема 2 | 160 | 40 | 196 | 219 | 162 | 140 | 177 | 65 | 100 | 12 | 210 | 12 | 303 | 31,5 | |
5 | 3 | 112M | Трехфазный | 190 | 40 | 228 | 235 | 164 | 140 | 172 | 57.5 | 112 | 13 | 230 | 12 | 290 | 38,5 | ||
71/2 | 5 | 132S | Трехфазный | 216 | 45 | 250 | 268 | 191 | 140 | 175 | 77 | 132 | 16 | 266 | 12 | 345 | 60 | ||
10 | 71/2 | 132M | Трехфазный | 216 | 45 | 250 | 268 | 191 | 178 | 213 | 75 | 132 | 16 | 266 | 12 | 378 | 70 | ||
15 | 10 | 160M | Трехфазный | Схема 3 | 254 | 50 | 300 | 318 | 253 | 210 | 250 | 87 | 160 | 18 | 320 | 14 | 479 | 115 | |
20 | 15 | 160L | Трехфазный | 254 | 50 | 300 | 318 | 253 | 254 | 300 | 87 | 160 | 18 | 320 | 14 | 523 | 140 | ||
25 | 30 | 20 | 180MC | Трехфазный | 279 | 85 | 356 | 354 | 303 | 241 | 300 | 105 | 180 | 24 | 360 | 15 | 547 | 180/220 | |
40 | 2530 | 180LC | Трехфазный | 279 | 85 | 356 | 354 | 303 | 279 | 330 | 105 | 180 | 24 | 360 | 15 | 585 | 240 | ||
1/2 | 80 | Однофазный | Схема 1 | 125 | 35 | 155 | 175 | 138 | 100 | 130 | 53,5 | 80 | 10 | 170 | 10 | 265 | 15 | ||
1 | 90L | Однофазный | 140 | 40 | 175 | 196 | 155 | 125 | 157 | 52 | 90 | 12 | 190 | 10 | 290 | 24 | |||
2 | 90L | Однофазный | 140 | 40 | 175 | 196 | 155 | 125 | 157 | 64 | 100 | 12 | 190 | 10 | 300 | 28 | |||
3 | 112M | Однофазный | Схема 1 | 190 | 45 | 228 | 228 | 174 | 140 | 175 | 73.5 | 112 | 12 | 230 | 12 | 385 | 425 | ||
5 | 112M | Однофазный | 190 | 45 | 224 | 245 | 185 | 140 | 175 | 95 | 112 | 14 | 230 | 12 | 420 | 48 |
(Единицы измерения: мм)
4P | 6P | Рама | Кол-во фаз | AC | AD | L | LA | M | N | P | S | T | Масса нетто (кг) |
1 | 1/2 | 80 | Трехфазный | 177 | 139 | 248 | 10 | 180 | 130 | 205 | 12 | 12 | 16.5 |
1 | - | 90 | Однофазный | 195 | 154 | 280 | 10 | 200 | 130 | 230 | 12 | 10 | 24 |
2 | 1 | 90 | Трехфазный | 195 | 148 | 258 | 10 | 200 | 130 | 230 | 12 | 10 | 24 |
2 | - | 90 | Однофазный | 196 | 155 | 306 | 10 | 200 | 130 | 230 | 12 | 10 | 30 |
3 | 2 | 112 | Трехфазный | 230 | 166 | 285 | 11 | 215 | 180 | 250 | 14 | 9 | 32 |
7.5 | 5 | 132 | Трехфазный | 268 | 195 | 345 | 13.5 | 265 | 230 | 300 | 15 | 5 | 61 |
10 | 7.5 | 132 | Трехфазный | 268 | 195 | 380 | 13.5 | 265 | 230 | 300 | 15 | 5 | 71 |
(Единицы измерения: мм)
4P | 6P | Рама | Кол-во фаз | AC | AD | L | LA | M | N | P | S | T | Масса нетто (кг) |
1/2 | 1/4 | 71 | Трехфазный | 157 | 130 | 257 | 11 | 130 | 110 | 160 | 11 | - | 12,5 |
1 | 1/2 | 80 | Трехфазный | 177 | 135 | 282 | 12 | 165 | 130 | 200 | 12 | 13 | 17 |
3 | - | 112 | Однофазный | 230 | 163 | 335 | 12 | 215 | 180 | 250 | 15 | 4 | 42,5 |
5 | 3 | 112 | Трехфазный | 230 | 163 | 318 | 10 | 215 | 180 | 250 | 15 | 4 | 40 |
15 | 10 | 160 | Трехфазный | 318 | 250 | 509 | 20 | 300 | 250 | 350 | 19 | 5 | 106 |
20 | 15 | 160 | Трехфазный | 318 | 250 | 553 | 20 | 300 | 250 | 350 | 19 | 5 | 130 |
Применение
- Стандартное использование: Широко используется в качестве источника питания в гидравлических системах в различных областях, включая автомобилестроение, строительную технику, станкостроение, горнодобывающую промышленность, деревообработку, холодные прессы, штамповочные станки и сельскохозяйственную технику.
- Привод гидравлической системы: Электродвигатели с полым валом играют ключевую роль в шарнирах стрелы строительной техники, такой как экскаваторы и погрузчики, приводя в действие гидравлический насос, управляющий гидравлическими цилиндрами.
- Применение в прецизионном управлении: Электродвигателя часто применяются для управления гидравлическими прессами с ЧПУ при производстве двигателей, автомобильных деталей, бытовой техники и электроники, а также в системах постоянного давления и тестирования.
- Прессование и формовка: Электродвигатель с полым валом обеспечивает стабильную мощность для прессования, формовки, неглубокой вытяжки, придания формы и запрессовки металлических или неметаллических деталей в процессе производства.
- Интеграция с гидравлическими системами: Сочетание электродвигателя с полым валом и гидравлического насоса является важнейшим компонентом современной промышленной автоматизации. Они преобразуют электрическую энергию в гидравлическую для управления и привода различного механического оборудования. Такое сочетание обеспечивает широкий контроль усилия и скорости, адаптируясь к сложным рабочим условиям и технологическим требованиям, что делает электродвигатель незаменимым в тяжелой промышленности и прецизионном производстве.
