Измеритель электростатического разряда антистатического браслета ESD, Измеритель электростатического разряда пяточного браслета ESD
| Пределы измерений | 10² ~10³Ω на кв.метр |
| Электропитание | 9В алкалайновая батарейка |
| Напряжение | Норм.: 9В |
| Диапазон рабочих температур | 5°C-49°C |
| Влажность эксплуатационной среды | 0%-90% (без конденсации) |
| Разрешающая способность | порядок возрастания(10) |
| Точка включения | ±1/2 порядок возрастания |
| Точность | ±10% |
| Габариты | 130мм*70мм*25мм |
| Масса Вес | 160г |
Данный портативный измеритель устойчивости главным образом применяется для измерения сопротивления заземления и поверхностного сопротивления. Спецификации: 10 Ом/M -10 Ом/M, точность ±10%.
Разместите измеритель устойчивости на поверхность испытуемого объекта и нажмите красную кнопку. После чего загорится соответствующий светододный свет, указывающий на проводимость, антистичность или изолированность.
Электропитание: 9В алкалайновая батарейка
Применение: антистатический цех и испытательное помещение

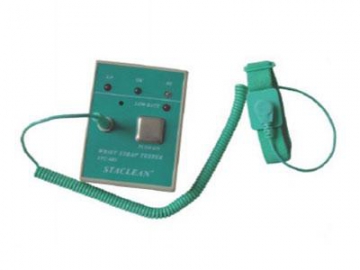

| Габариты | 170 * 85 * 35мм | ||
| Масса Вес | 260г | ||
| Материал | полистирол | ||
| Соединитель антистатического браслета | 10мм и 4мм вилка | ||
| Соединение к испытательной панели для подножки | 4мм вилка | ||
| Сенсорная панель из нержавеющей стали | Сенсорная панель: 26 * 28мм | ||
| Яркость | 3 светродиода для обоих, антисатический браслет & обувь | ||
| Результаты испытания | Низкие (красный) | ＜750 кОм | |
| Средние (green) зеленый | 750кОм~10/35MОм | ||
| Высокие (красный) | 10/35MОм | ||
| Напряжение | Постоянное напряжение |
| Температура внутри/снаружи помещения | 10°C до 40°C |
| -15°C до+60°C | |
| Влажность | 0% до 90% (без конденсата) |
| Точность | + 5% |
| Масса | 145g |
| Напряжение | >6.5 В < 9 В |
| [низкое напряжение настроено на 6.5В] | |
| Функция | Оповещение о низком напряжении |
Описание:

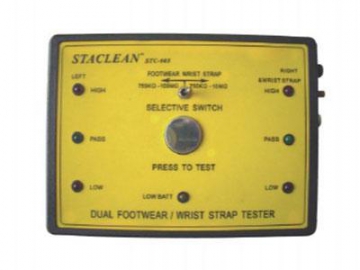

1. Данный антистатический измеритель особенно полезен для антистатических ручных и пяточных браслетов для измерения их качества.
2. Отличается стабильным функционированием, подходит для использования при различных эксплуатационных условиях с рациональной компоновкой схемы для обеспечения ее стабильности. Оказывает минимальное внешнее воздействие на объекты, легко регулируется.
3. Имеет индикатор низкого напряжения, автоматический сигнализирующий о слишком низком уровне напряжения.
4. Оснащен внешней DC 9В батарейкой, что позволяет предел измерений 800K≤R≤10MK±5%.
5. Широко применяется для соединения ко всем подключенным антистатическим браслетам ESD. Имеет интерфейс -банановый штекер
| Пределы измерений | 103 ~102 Ом на кв.м |
| Электропитание | 9В алкалайновая батарейка |
| Напряжение | Норм.: 9В |
| Диапазон рабочих температур | 5°C-49°C |
| Влажность эксплуатационной среды | 0%-90% (без конденсации) |
| Разрешающая способность | порядок возрастания |
| Точка включения | ±1/2 десятичный |
| Точность | ±10% |
| Габариты | 130мм*70мм*25мм |
| Масса | 160г |
| Напряжение | 10В и 100В |
| Пределы измерений | 103-1012 Ом |
| Точность | ±5% |
| Электропитание | 9В сухая батарея(редко), 12В стабильный адаптор |
| Габариты | 98*186*28 (мм) |
| Масса | 300г |

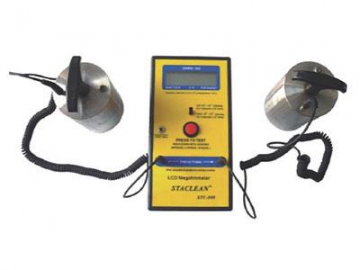

Диапазон изменения удельного сопротивления испытания 103-1012 Ом.
Удельное сопротивление и RTG/RTT измеряются для соответствия требования измерителей ANSI/ESD S20.20 с целью лучшего определения поверхностного сопротивления и объёмного сопротивления. Используются 2 стандартных 5-фунтовые электроды, следуются стандарты ESD S4.1, ANSI ESD7.1 и ANSI EOS/ESD S113.1112. Осуществив 2 испытания с напряжением 10 и 100В мы определили, что данный прибор является идеальным портативным инструментом для приобъектных технологов.
Диапазон ниже напряжения 10В: 103-1011Ом
Диапазон ниже напряжения 100В: 106-1012Ом
| Модель | STC-602 |
| Входное напряжение | 6В DC |
| Материал | ABS |
| Габариты | 110*60*29 (мм) |
| Масса | 110 г (не включая адаптер источника питания) |

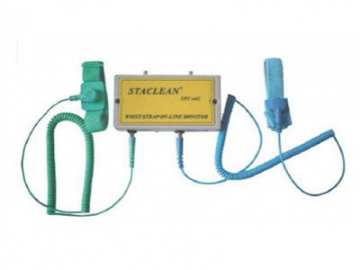

Характеристики:
1. Может осуществлять мониторинг в реальном времени рабочего статуса антисатического браслета, используемого 2 операторами.
2. Звуковая и визуальная сигнализация внедрены для указания на низкое или высокое сопротивление.
3. Диапазон сопротивления мониторинга оператора следующий:
НИЗКИЙ: R<800K, горит желтый свет и срабатывает звуковая сигнализация;
ПРОХОДНОЙ: 800<r<9m, горит зеленый свет;< span=""><9m, горит зеленый свет; <>
ВЫСОКИЙ: R>9M, горит красный свет и срабатывает звуковая сигнализация.
4. Диапазон сопротилвения может быть настроен в соответствии с требованиями клиента.
5. Дополнительный источник питания: на входе 220В AC/50Гц и 9-12В DC/500MA на выходе.
