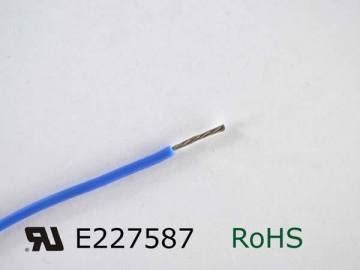

Электрический провод с изоляцией из силиконовой резины UL 3512
Электрические провода с изоляцией из силиконовой резины серии UL 3512 доступны в белом, синем, красном, черном, коричневом, желтом, зеленом и желто-зеленом цвете, а также с прозрачной оболочкой. Провод способен выдерживать температуру в диапазоне от -60°С до 200°C. Номинальное напряжение электропровода составляет 600В, а испытательное - 2500В. В качестве проводника использована высококачественная никелированная, посеребренная или луженая медная проволока. Электрические провода с изоляцией из силиконовой резины используются как выводные в различных бытовой технике, осветительных приборах, электронных устройствах, датчиках температуры и т.д.
Технические параметрыЖила | Изоляция | Электрические характеристики | ||||
Номинальная площадь сечениямм2 | Количество жил×диаметр жилы(мм) | Диаметр(мм) | Номинальная толщина(мм) | Номинальный диаметр(мм) | Макс. внешний диаметр(мм) | Макс. сопротивление проводника при темп. 20°C(Ом/км) |
0.5 | 28/0.15 20/0.18 | 0.93 | 0.78 | 2.5 | 2.7 | 40.1 |
0.75 | 24/0.20 42/0.15 30/0.18 | 1.13 | 0.78 | 2.8 | 3 | 26.7 |
1 | 32/0.20 | 1.31 | 0.78 | 2.9 | 3.1 | 20 |
1.5 | 30/0.25 | 1.58 | 0.78 | 3.2 | 3.4 | 13.7 |
2 | 41/0.25 | 1.85 | 0.78 | 3.5 | 3.8 | 9.9 |
2.5 | 49/0.25 | 2.06 | 0.78 | 3.7 | 4 | 8.21 |
4 | 56/0.30 | 2.6 | 0.78 | 4.5 | 4.8 | 5.09 |
6 | 84/0.30 | 3.6 | 1.14 | 6 | 6.4 | 3.39 |
10 | 84/0.40 | 4.6 | 1.52 | 7.8 | 8.2 | 1.95 |
16 | 136/0.40 | 6.7 | 1.52 | 8.9 | 9.3 | 1.24 |
25 | 196/0.40 | 7.1 | 1.52 | 10.3 | 10.8 | 0.795 |
35 | 276/0.40 | 8.5 | 1.52 | 11.7 | 12.2 | 0.565 |
50 | 396/0.40 | 10.3 | 2.03 | 14.3 | 14.8 | 0.393 |
70 | 360/0.50 | 12.4 | 2.03 | 16.4 | 16.9 | 0.277 |
95 | 475/0.50 | 14.5 | 2.03 | 18.5 | 19.1 | 0.21 |
120 | 608/0.50 | 16.5 | 2.03 | 20.8 | 21.5 | 0.164 |
150 | 756/0.50 | 18 | 2.03 | 22.8 | 23.5 | 0.132 |
185 | 925/0.50 | 19.8 | 2.03 | 24.8 | 25.6 | 0.108 |
240 | 1221/0.50 | 24 | 2.03 | 28 | 29 | 0.0817 |
Будучи китайским производителем электрических проводов с изоляцией из силиконовой резины, HAOCHENG WIRE & CABLE предлагает провода с силиконовой изоляцией стандарта VDE, подводящие провода обмотки электродвигателя, провода со фторполимерной изоляцией стандарта UL и многое другое.
