Описание

Пневматический ткацкий станок для махровых полотенец RFJA33 характеризуется удобным и легким управлением. Удобство оператора улучшено путем сокращения высоты положения основной нити (во время выравнивания ткацкого станка, уточная пряжа проходит через галево и рабочий мосток от глазка к опушке ткани с внешней поверхности скало). Благодаря использованию цветного сенсорного HD-экрана с человеко-машинным интерфейсом обеспечивается легкое управление.

Технические параметры

Ширина берда (см)
Номинальная ширина берда: 190см, 210 см, 230 см, 260 см, 280 см, 340 см
Рабочая ширина берда: 0~60см вычитая из номинальной ширины берда (190-230см)
0~60см вычитая из номинальной ширины берда (более 190-260см)

Уточная пряжа
Выбор уточной пряжи: 4,6 цветов

Характеристики

1. Двигатель непосредственной передачи вращения
Пневматический ткацкий станок для махровых полотенец RFJA33 имеет двигатель непосредственной передачи вращения, способный создавать высокий выход торсионных движений при пуске станка. Это улучшает силу прибоя первого веретена. Ткацкий станок также отличается электромагнитным тормозом с большим крутящим моментом, значительно улучшившим торможение станка, таким образом предотвращая образование дефектов ткани при остановке станка. Также улучшается общее качество ткани.

2. Петлеобразующий механизм:
Серводвигатель способен точно контролировать петлеобразование, позволяя простое регулирование и повышение качества махровой ткани. Данный ткацкий станок способен производить махровую ткань различных видов и длины, включая пике, извитое волокно и др. Операторы могут свободно контролировать длину махровой ткани и время производственного цикла через экран, позволяющий легкое переключение от одного узора к другому.

3. Система управления с вычислительной машиной
Пневматический ткацкий станок RFJA33 оснащен человекомашинным интерфейсом для отображения различной информации – статус работы, причина ошибки, параметры работы и настройки ткацкого станка. Ввод различной информации осуществляется легко путем использования функциональных кодов, различные настройки параметров могут быть сохранены в станке, благодаря карте памяти. Пользователи могут выбрать работу на интерфейсе на английском или китайском языках.



4. Двухзондовое уточное щупло
Для уточного щупло используется двухзондовая конструция для определения нормальной короткой уточной пряжи и кручения уточной пряжи, также может определять обрыв уточной пряжи и сверхдлинную пряжу – все для того, чтобы предотвратить какие-либо ошибки. Зондовая установка также характеризуется превосходной устойчивостью к загрязнениям, делая таким образом функционирование стабильным и надежным.

5. Верхняя шпарутка
Поскольку для данного ткацкого станка использует шпатурка с наклонением вверх, регулировка и покрытие шпатурки осуществляется легче.

6. Интегрированная система воздушных каналов
Все компоненты воздушных каналов всей машины интегрированы в одну операционную панель, занимающую небольшое пространство, что делает управление легким и сохраняет пространство, занятое ткацким станком.

7. Петлеобразующий механизм:
1) Настройка параметров натяжения для прецизионной системы петлеобразования осуществляется через терминалы. Натяжение шерстяной уточной пряжи отслеживается электронным датчиком с линейной характеристикой, а все параметры обратной связи управляются и отслеживаются первоклассным микропроцессором с ЦП. Данные параметры обратной связи, а также параметры подачи основы и намотки, позволяют осуществлять синхронное ткачество.
2) Ткацкий станок оснащен системой мониторинга для осуществления определения длины полотенца и плотности различных уточных нитей в режиме реального времени.
3) Имея конструкцию с высокочувствительным механизмом контроля натяжения полотенца с балансиром и опорой для легкого веса, данный ткацкий станок способен производить махровые ткани как стандартных, так и не стандартных форм, даже при использовании самых деликатных видов пряжи.

8. Энергосбережение
Поскольку данный ткацкий станок оснащен воздушным клапаном между 2 вспомогательными насадками и расстояние движения воздуха короче, потребление воздуха сократилось на 10%, по сравнению с традиционным оборудованием.

Конфигурации
Наименование Спецификация
Механизм питания Метод пуска и мощность двигателя Приводится в движение пусковым двигателем
Пусковой двигатель: 3.7кВт (принудительный механизм зевообразования кареткой)
Пусковой двигатель: 5.5кВт (жаккардовый механизм зевообразования)
Управление Прямой контроль остановки электромагнитным тормозом
Кнопочный переключатель, двуручное управление
Механизм прибоя уточной нити к опушке ткани Четырёхзвенный прибой (узкое бердо), шестизвенный прибой (широкое бердо)
Механизм прокладки уточной нити Комбинация главных и дополнительных насадок (расширительная насадка – опиционально)
Контурное бердо (оционально – тормоз для уточной нити ABS)
Дополнительная главная насадка
Механизм зевообразования Принудительныйзевообразовательный механизм: макс. 20 ремизных рамок
жаккардовый механизм зевообразования
Механизм подачи основы Электронный контроль продолжительной принудительной подачи основы
Диаметр фланца грунтовой основы: φ800, диаметр верхнего фланца утка: φ1000 (Диаметр фланца грунтовой основы: φ914, φ1000, диаметр верхнего фланца утка: φ1250)
Механизм товароотвода Электронный товароотвод
Диапазон плотной уточной пряжи: 25~300 уток/дюйм
Макс.диаметр валика: φ600мм (встроенный валик)
Конструкция подачи нити 8 напольных конусных бобин для пряжи (4 спрея), 12 напольных конусных бобин для пряжи (6 спрея)
Петлеобразующий механизм Серво-петлеобразующий механизм: образование вытяжного ворса движениями ткани. Автоматический механизм образования 3-7 уточных пряжей и функция переключения.
Длина махровой ткани: свободная настройка от 0 до 28мм. Точность расположения до 0.1мм.
Кромкообразующий механизм Механическое образование перевивочной кромки
Конечная обработка пряжи Кручение кромки уточной пряжи барабанного типа
Ножик для уточной пряжи Механический ножик слева и электронный ножик справа
Аккумулятор Вибраторный аккумулятор
Смазка Масляная ванна для главного привода и автоматическая централизированная подача масла
Тормозное устройство Остановка утка: двухзондное фотоэлеткрическое уточное щупло
Остановка вследствие обрыва основы: электроконтактное остановочное устройство
Другие: автоматическая остановка ткани перевивочного переплётения и кромочной пряжи
Отображение остановки: панель управления отображает причину остановки, мультифункциональный 4-х цветный дисплей.
Автоматические функции Многофункциональная процессорная система управления для отслеживания, автоматической диагностики и отображения информации.
Медленное мало перемещение осуществляется частотным преобразователем (нормальный и обратный поворот)
Другие: внешний терминал монитора
Автоматический контроль распыления

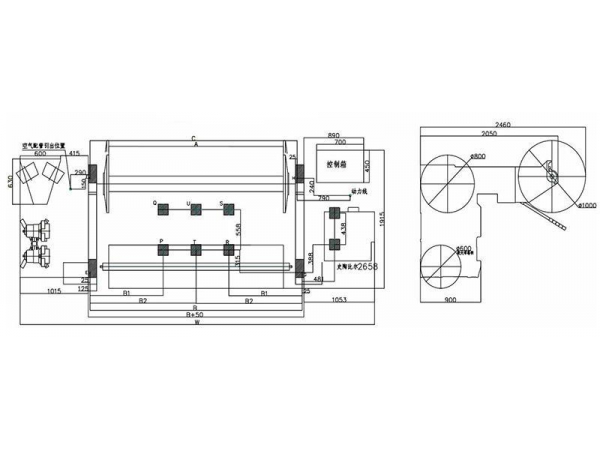

Внешние габариты
Ширина бёрда (дюйм) A B C W B1 B2
190 1900 2460 2385 4578 - -
210 2100 2660 2585 4778 - 1330
230 2300 2860 2785 4978 - 1430
260 2600 3160 3085 5278 1090 -
280 2800 3360 3285 5478 1090 -
340 3400 3960 3885 6078 1090 -
Детали

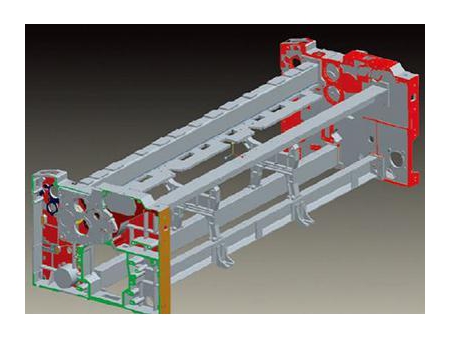

  • Станина станка
  • Поддерживающее устройство в центре качающегося вала
  • Вибраторный элеткрический аккумулятор с постоянными магнитами
