Штифты установочные
Описание продукции

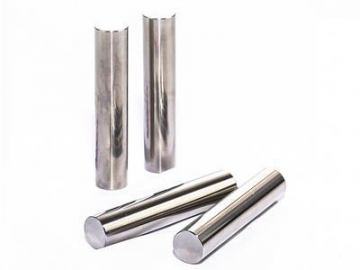

Установочные штифты служат для точной установки с определённым допуском до 0.001мм соединяемых деталей к инструментальной стали. Особый дизайн кромок позволяет легче производить установку.
Мы производим широкий спектр монтажных штифтов. Так же возможно производство особых штифтов по требованию клиента без добавочной стоимости. Обычно данный процесс занимает до 8 рабочих дней.
Характеристики- Высокая точность.
Штифты нашей фирмы отвечают стандарту MISUMI. Минимальные размеры 0.1мм и минимальный допуск 0.001мм. Мы можем произвести штифты необходимых вам размеров по запросу. - Высокая жёсткость.
Жёсткость материала нашей продукции достигает 58-60 HRC. По требованию мы можем произвести валы с любой необходимой вам жёсткостью и из любого из перечисленных материалов: керамика, нержавеющая сталь, вольфрамовая сталь,

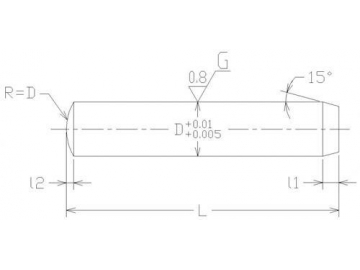

| Модель | Длина1 | Длина | |
| Тип | Диаметр | ||
| MS | 1.5 | 0.4 | 6 8 10 |
| 1.5 | 0.6 | 6 8 10 | |
| 2 | 1.0 | 6 8 10 15 20 | |
| 2.5 | 6 8 10 15 20 25 30 | ||
| 3 | 6 8 10 15 20 25 30 35 40 | ||
| 4 | 1.5 | 8 10 15 20 25 30 35 40 45 50 | |
| 5 | 8 10 15 20 25 30 35 40 45 50 | ||
| 6 | 2.0 | 8 10 15 20 25 30 35 40 45 50 55 60 | |
| 8 | 2.5 | 10 15 20 25 30 35 40 45 50 55 60 65 70 80 | |
| 10 | 3.0 | 15 20 25 30 35 40 45 50 55 60 65 70 80 | |
| 12 | 3.5 | 20 25 30 35 40 45 50 55 60 70 80 | |
| 13 | 30 40 50 60 70 80 |

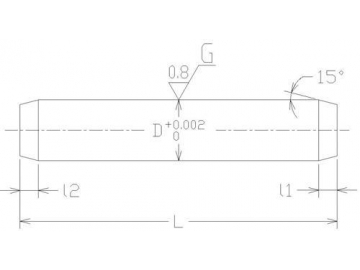

| Модель | Длина1 | Длина 2 | Длина | |
| Тип | Диаметр | |||
| MSV | 2 | 1.0 | 0.2 | 6 8 10 |
| 3 | 0.5 | 8 10 15 20 25 30 | ||
| 4 | 1.5 | 10 15 20 25 30 | ||
| 5 | 10 15 20 25 30 | |||
| 6 | 2.0 | 10 15 20 25 30 | ||
| 8 | 2.5 | 20 30 40 | ||
| 10 | 3.0 | 30 40 50 60 | ||

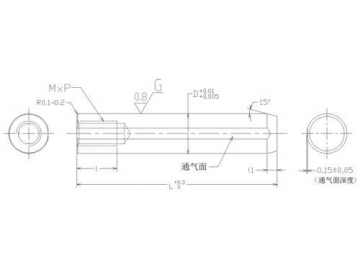

| Модель | Длина1 | MxP | Длина | Диаметр | Длина | |
| Тип | Диаметр | |||||
| MSTP | 5 | 1.5 | 3x0.5 | 6 | +0.010 +0-005 | 10 15 20 25 30 |
| 6 | 2.0 | 4x0.7 | 8 | 10 15 20 25 30 35 40 50 | ||
| 8 | 5x0.8 | 15 20 25 30 35 40 45 50 60 70 80 | ||||
| 10 | 2.5 | 6X1.0 | 10 | 15 20 25 30 35 40 45 50 60 70 80 | ||
| 12 | 20 30 40 50 60 70 80 | |||||
| 13 | 8X1.25 | 15 | 40 50 60 70 80 | |||
| 16 | 3.0 | 40 50 60 70 | ||||

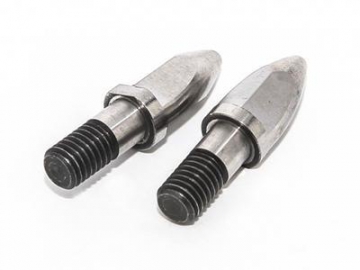

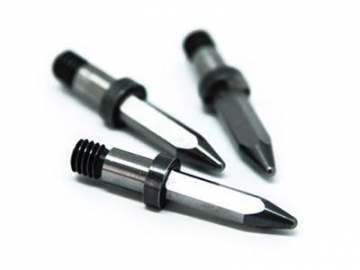

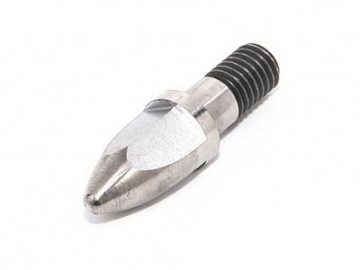

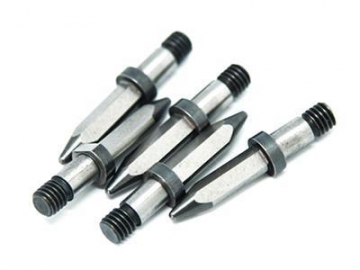

Штифты автокламп

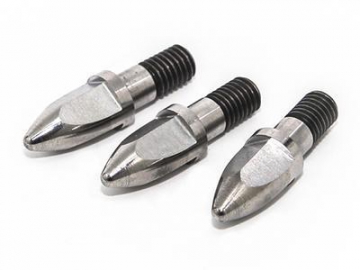

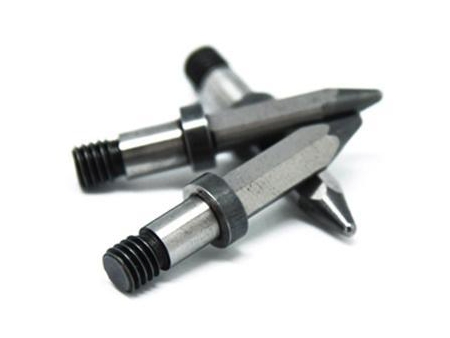

Данный вид штифтов используется для соединения арматуры при сварке. Мы производим штифты автокламп двух видов – с призматическим пальцем и округлым пальцем. Для более точной информации обратитесь к изображениям 6-12.
Мы так же производим установочные штифты в ромбической или круглой форм. Жёсткость такой продукции 55HRC и возможно производство любых размеров. Вы можете обратиться к нам с любыми интересующими вас вопросами по ценам или нашей продукции.
